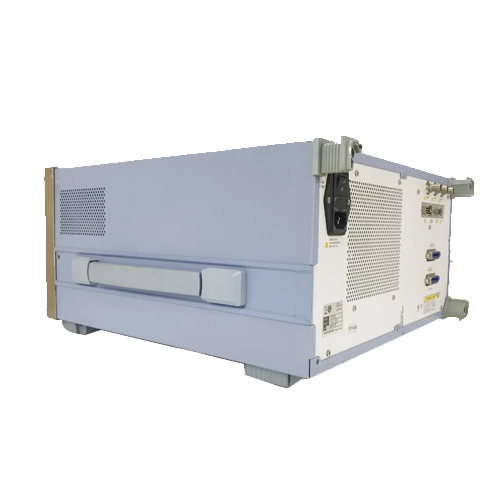

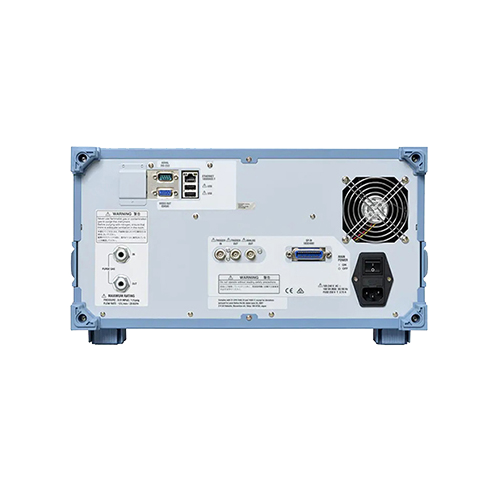

AQ6370 YOKOGAWA 橫河光譜分析儀

主要特性：

? 波長范圍：600~1700nm
? 高波長精度：±0.01nm
? 高波長分辨率：0.02nm
? 大動態范圍：78dB(典型值)
? 寬功率量程：+20~-90dBm
? 快速測量：0.2秒(100nm跨度)
? 適用于單模和多模光纖

產品視頻

獲取報價

你的位置：首頁

產品中心

AQ6370 YOKOGAWA 橫河光譜分析儀

概述

視頻

手冊下載

主要特點

型號	性能特點	應用

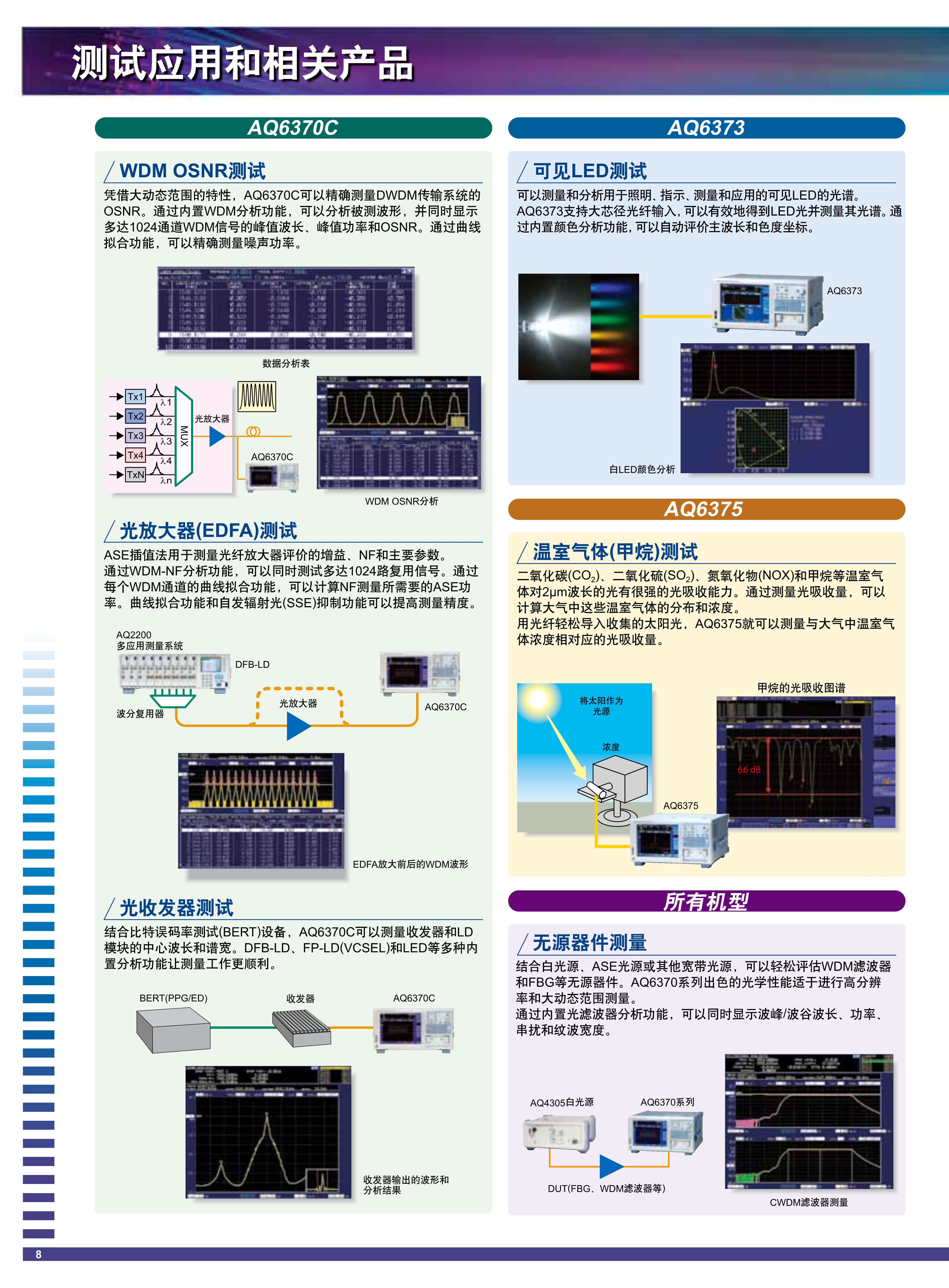

AQ6370D	? 波長范圍: 600 ~ 1700nm ? 波長精度: ±0.01nm (高性能機型) ? 波長分辨率設置: 0.02 ~ 2nm ? 功率范圍: +20 ~ -90dBm ? 動態范圍: 典型值78dB(峰值±1.0nm，高性能機型)	光收發器和 LD模塊的發射譜評估 WDM傳輸信號的OSNR測量光放大器(E DFA)測量
AQ6373B	? 波長范圍: 350 ~ 1200nm ? 波長精度: ±0.05nm ? 波長分辨率設置: 0.01 ~ 10nm ? 功率范圍: +20 ~ -80dBm ? 動態范圍: 60dB (峰值±0.5nm)	? 生物和消費品所用光源的特性分析 ? 可見LED顏色分析
AQ6374	? 波長范圍: 350 ~ 1750nm ? 波長精度: ±0.05nm ? 波長分辨率設置: 0.05 ~ 10nm ? 功率范圍: +20 ~ -80dBm ? 動態范圍: 60dB (峰值±1.0nm)	? 光纖的波長損失特性分析 ? 寬帶光源的特性分析 ? 可見光到光通信波長的特性分析
AQ6375B	? 波長范圍: 1200 ~ 2400nm ? 波長精度: ±0.05nm ? 波長分辨率設置: 0.05 ~ 2nm ? 功率范圍: +20 ~ -70dBm ? 動態范圍: 55dB (峰值±0.8nm)	? 激光吸收譜使用光源的特性分析 ? 寬帶光源(例如超連續譜光源)的特性分析 ? 氣體吸收光譜測量
AQ6376	? 波長范圍: 1500 ~ 3400nm ? 波長精度: ±0.50nm ? 波長分辨率設置: 0.1 ~ 2nm ? 功率范圍: +13 ~ -65dBm ? 動態范圍: 55dB (峰值±2.0nm)	? 激光吸收譜使用光源的特性分析 ? 寬帶光源(例如超連續譜光源)的特性分析 ? 氣體吸收光譜測量

技術參數

型號		AQ6370D	AQ6373B	AQ6374	AQ6375B	AQ6376
頻段光通信VIS		VIS	&光通信exNIR	MWIR	頻段光通信VIS	VIS
波長范圍		600~1700	350~1200	350~1750	1200~2400	1500~3400
波長精度		±0.1 (全波長范圍) ±0.04 (1450 ~ 1520nm) ±0.01 (1520 ~ 1580nm)* ±0.02 (1580 ~ 1620nm)	±0.2 (全波長范圍) ±0.05 (633nm)	±0.2 (全波長范圍) ±0.05 (633nm) ±0.05 (1523nm)	±0.5 (全波長范圍) ±0.05 (1520 ~ 1580nm) ±0.1 (1580 ~ 1620nm)	±0.5 (全波長范圍)
波長線性度 (nm)		±0.01 ~ 0.02	—	—	—	—
波長重復性		±0.005（1分鐘）	±0.015（1分鐘）	±0.015（1分鐘）	±0.015（1分鐘）	±0.015（1分鐘）
波長分辨率設置 (nm)		0.02~2	0.01~10	0.05~10	0.05~2	0.1~2
最小采樣分辨率		0.001nm	0.001nm	0.002nm	0.002nm	0.003nm
最多采樣點數量		50001	50001	100001	50001	50001
測量功率范圍(dBm)	最大	+20	+10 (400 ~ 550nm) +20 (550 ~ 1100nm)	+10 (400 ~ 550nm) +20 (550 ~ 1700nm)	+20	+13
測量功率范圍(dBm)	最小	-60 (600 ~ 1000nm) -80 (1000 ~ 1300nm) -90 (1300 ~ 1620nm)	-60 (400 ~ 500nm) -80 (500 ~ 1000nm) -60 (1000 ~ 1100nm)	-70 (400 ~ 900nm) -80 (900 ~ 1600nm)	-62 (1300 ~ 1500nm) -67 (1500 ~ 1800nm) -70 (1800 ~ 2200nm) -67 (2200 ~ 2400nm)	-65 (1500 ~ 2200nm) -55 (2200 ~ 3200nm)
功率精度(dB)		±0.4	±1.0	±1.0	±1.0	±1.0
功率線性度(dB)		±0.05	±0.2	±0.2	±0.05	±0.2
功率平坦度(dB)		±0.1 ~ ±0.2	—	—	—	—
偏振相關性(dB)		±0.05 ~ ±0.08	—	—	—	—
動態范圍(dB)		50 (±0.1nm，RES: 0.02nm typ.)* 78 (±1.0nm，RES: 0.05nm typ.)*	60 (±0.5nm，RES: 0.02nm)	60 (±1.0nm，RES: 0.05nm)	45 (±0.4nm，RES: 0.05nm) 55 (±0.8nm，RES: 0.05nm)	40 (±1.0nm，RES: 0.1nm) 55 (±2.0nm，RES: 0.1nm)
適用光纖	SMF	是	是	是	是	是
	GI	是	是	是	是	是
	大芯徑	—	是	是	—	—
凈化功能		—	—	是	是	是
適用于高階衍射光的內置截止濾波器		—	是	是	是	是
光軸對準光源		是	是	是	是	是
波長校準光源		是	是	是	是	是
預熱時間		至少1小時	至少1小時	至少1小時	至少1小時	至少1小時
