主要性能技術指標

• 1 μs 最小平均時間

• 4 個傳感器端口

• 掃描和記錄應用軟件（無測距功能）具有高達 65dB 的動態范圍

• 功率不確定度 ±2.5 %

• 偏振相關性低于 ±0.01 dB

• 高帶寬，高達 240 kHz 3dB-截止

• 1250 至 1650 nm 波長范圍

• 完全符合 LXI C 類規范

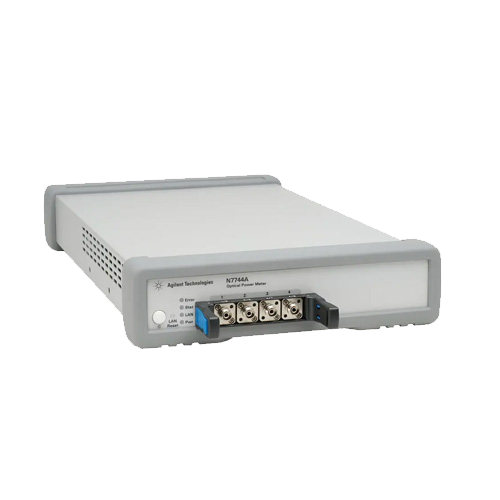

暢銷的 Keysight N7744A 光功率計具有 4 個功率探頭通道，提供更高的吞吐量和工作效率，以應對當今的制造挑戰。 這些光功率計專為表征多端口光器件而設計，可為器件連通性、高速測量數據采集和后期處理的快速數據傳輸提供業界領先的解決方案。 多端口功率計針對所有多端口器件（例如多路復用器、PON 分路器、波長選擇開關（WSS）和 ROADM，以及用于同時測試多個單端口器件的緊湊型測試裝置）提供了快速測量解決方案。

N7744A 功率計可以節省通道空間，這在業界尚屬首創。 通過對 LAN 或 USB 連接進行并行編程，可將多種設備集成到單一設置，這一特性得到了進一步的完善。

該多端口功率計采用 LXI 技術開發而成，符合 LXI C 類標準。 LXI 是 LAN eXtension for Instrumentation（局域網擴展儀表）的縮寫，它針對使用以太網（LAN）為主要通信接口的器件提供一種儀器標準。 因此，它是一款易于連接、帶有集成網絡瀏覽器的儀器，可提供方便的儀器功能配置。

新型功率計采用了前所未有的 N7740 光纖連通性概念，即具有彈性卡入式快速鎖定機制的四芯電纜適配器。 即使儀器正在測量其它設備，被測器件也可以輕松地連接到四芯電纜適配器。 四芯電纜適配器隨后可以快速鎖定，提供可重復連接和斷開的高精密連接。 借助四芯電纜適配器，您可以更簡單地對準連接器鑰匙，尤其適用于機架安裝儀器，并且更加輕松地按照希望的順序連接端口，避免連接出錯或造成連接器損壞。

特性：

• 1 μs 最小平均時間

• 掃描和記錄應用軟件（無測距功能）具有高達 65dB 的動態范圍

• 功率不確定度 ±2.5 %

• 偏振相關性低于 ±0.01 dB

• 1250 至 1650 nm 波長范圍

• 已獲專利的 4 端口光連接器接口適用于 FC、SC、LC、MU 和裸光纖

• 支持每端口 1 M 個采樣的存儲器和緩沖器可進行連續記錄

• 完全符合 LXI C 類規范

• LAN、USB 和 GPIB 編程接口

• 與是德光波測量系統平臺保持代碼兼容

優勢：

比先前的測量解決方案快 10 倍

• 高速測量數據采集，高達每秒 100 萬個采樣

瞬態分析的 25 倍高速時間分辨率

• 短暫的 1 μs 最小平均時間

前所未有的器件連通性（已獲專利）：

• 業界領先的解決方案，可從測量任務中區分出連接任務

• 可以使用光纖輕松地將功率計與四芯電纜適配器相連接

• 四芯電纜適配器支持 MU、FC、SC 和 LC 和裸光纖連接器

靈活性：

• 可通過 LAN、USB 和 GPIB 控制儀器，從而與已有設備兼容

• 功率計具有綜合的硬件和觸發概念以及大容量存儲器，可以靈活地適應多種測試需求。

• 設備編程代碼與光波解決方案平臺兼容
