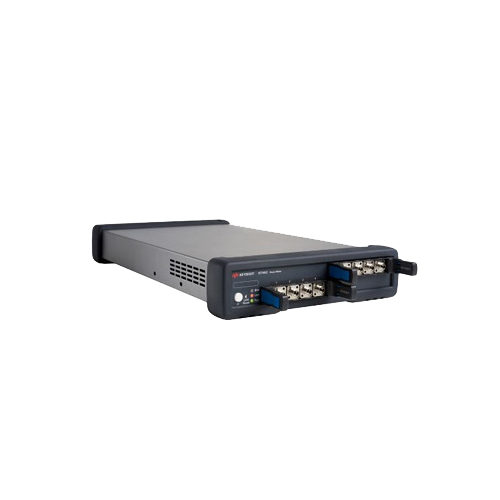

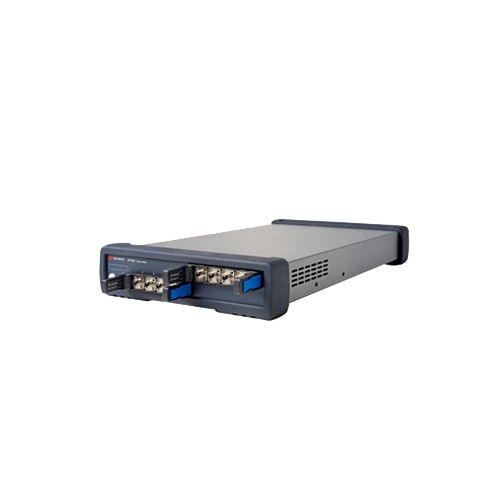

N7745C Keysight 是德多端口光功率計

主要特性：

? 最短平均時間為 1 μs ，帶寬高達 250 kHz
? 8 個 InGaAs 傳感器端口，波長范圍為 1250 至 1650 nm
? ±2.5% 功率不確定度
? 偏振相關性低，典型值 <±0.01 dB

獲取報價

你的位置：首頁

產品中心

N7745C Keysight 是德多端口光功率計

概述

手冊下載

最短平均時間為 1 μs ，帶寬高達 250 kHz
每端口 1M 樣本存儲器和每端口 1M 樣本緩存器支持您以相比原來 3 倍的數據傳輸速度連續進行記錄
8 個 InGaAs 傳感器端口，波長范圍為 1250 至 1650 nm
掃頻和記錄應用中的動態范圍高達 65 dB，無需切換量程
快速切換功率量程，可將 2 次掃描測量的結果拼接在一起形成 > 80 dB 的動態范圍
±2.5% 功率不確定度
偏振相關性低，典型值 <±0.01 dB
新的輸入功率閾值觸發功能

N7745C 是是德科技暢銷市場的 N7745A 光功率計的替代產品，它通過深入優化實現了高測量吞吐量，可用于表征多端口光器件（例如多路復用器、PON 分路器、波長選擇開關（WSS）和 ROADM）。這款儀器具有高速測量數據采集能力和傳輸速率更快的數據接口，并且使用了雙端口 RAM，可以同時進行測量和讀取結果而不必中斷任一操作。另外，可以更快切換功率量程的新功能有助于避免測量過程和后期處理過程中出現不必要的時延。這款儀器的功率閾值觸發功能現在還支持瞬態測量。

N7744C 同樣也采用了深受信賴的 N7740 光纖連通性概念，通過配有快速鎖定卡扣的四路光纖適配器進行連接。即使儀器正在測量其他器件，您也可以輕松地將被測器件連接到四路光纖適配器。一旦連接，四路光纖適配器即可立即鎖定，提供可重復連接與斷開的精密連接。使用這個四路光纖適配器，您只需對準光纖即可，尤其適用于機架安裝儀器，并可以更輕松地按照希望的順序連接端口，避免連接出錯或造成連接器損壞。四路適配器支持 MU、FC、SC 和 LC 連接器以及裸光纖連接器。

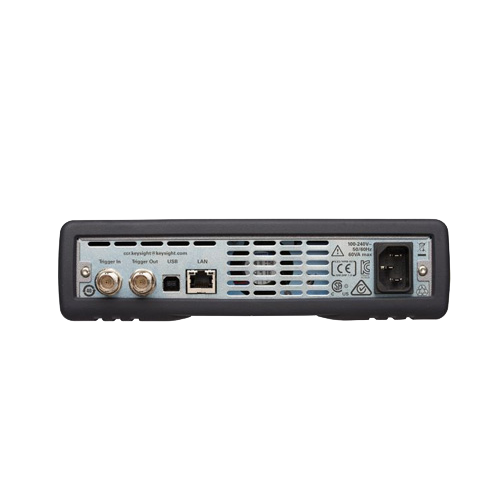

高通道密度有助于節省空間；多臺儀器可以輕松整合到單個系統中，并通過 LAN 或 USB 連接進行并行編程控制；觸發功能在整個系列內通用；可通過瀏覽器訪問的現代化用戶界面――所有這一切都讓用戶可以便捷地配置儀器功能。

N7745C Keysight 是德多端口光功率計產品手冊

2022-10-10

/file/upload/spae276/2022-10/10/202210101803449281.pdf
