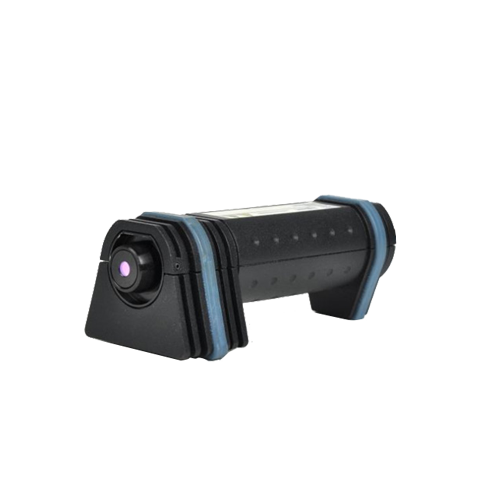

81624B Keysight 是德通用光功率探頭

主要特性：

? 低偏振相關性：±0.002 dB
? 低頻譜紋波不確定度：±0.002dB
? 5 mm 大面積探測器

獲取報價

你的位置：首頁

產品中心

81624B Keysight 是德通用光功率探頭

概述

手冊下載

關鍵性能技術指標

低偏振相關性：±0.002 dB
低頻譜紋波不確定度：±0.002dB
5 mm 大面積探測器
功率傳感器模塊、光探頭、回波損耗模塊技術資料

特殊校準選項

±1.5% 不確定度，經過特殊校準
±0.8% 不確定度，經過 PTB 校準

Keysight 81624B 光功率探頭不僅測量準確度更高，而且經過專門設計，可確保低偏振相關性、低頻譜紋波和高回波損耗。

8162xB 系列光功率探頭在遠程探頭中配有大面積探測器，可以靈活定位，執行準確的功率測量。功能包括平均時間設置（100 μs 至 10 s）、自動功率量程、最小值和最大值監測，以及高達 20k 個樣本的記錄功能。提供適用于常見類型連接器（包括 MT 帶狀光纖連接器和裸光纖鉗）的光纖適配器。（參見 www.keysight.com/find/octaccessories）D 型適配器通過磁性固定，便于快速更換。這些探頭還包括可拆卸的 81624DD 適配器環，以便與螺紋型適配器結合使用。這些探頭使用 81618A 單通道或 81619A 雙通道接口模塊連接到 816x 主機。

優勢

低相對不確定度可以減少因?yàn)槭褂眠B接器連接、對光纖進行處理和使用引線而帶來的影響，實現穩定的測試配置
大面積探測器可以降低連接器未對準帶來的影響，確保獲得可重復性更高的測量結果。每平方毫米上的功率更小，使光探頭在大功率測量中更加經久耐用并保證更出色的線性度

8162xB 產品比較
	81620B	81623B	81624B	81626B	81628B
傳感器元件	硅，直徑 5 mm	鍺，直徑 5 mm	InGaAs，直徑 5 mm	InGaAs，直徑 5 mm	InGaAs
波長范圍	450 nm 至 1020 nm	750 nm 至 1800 nm	800 nm 至 1700 nm	850 nm 至 1650 nm	800 nm 至 1700 nm
功率范圍	+10 dBm 至 –90 dBm	+10 dBm 至 –80 dBm	+10 dBm 至 –90 dBm	+27 dBm 至 –70 dBm（1250nm – 1650nm） +23 dBm 至 –70 dBm（850nm – 1650nm）	+40 dBm 至 –60 dBm（800nm – 1700nm）
相對不確定度 -受偏振影響 -頻譜紋波（受干擾影響）		< ± 0.01 dB （典型值 < ± 0.005 dB） < ± 0.006 dB （典型值 < ± 0.003 dB）	≤ ± 0.005 dB （典型值 ± 0.002 dB） ≤ ± 0.005 dB （典型值 < ± 0.002 dB）	≤ ± 0.005 dB （典型值 ± 0.002 dB） ≤ ± 0.005 dB （典型值 < ± 0.002 dB）	典型值 ≤ ± 0.006 dB
