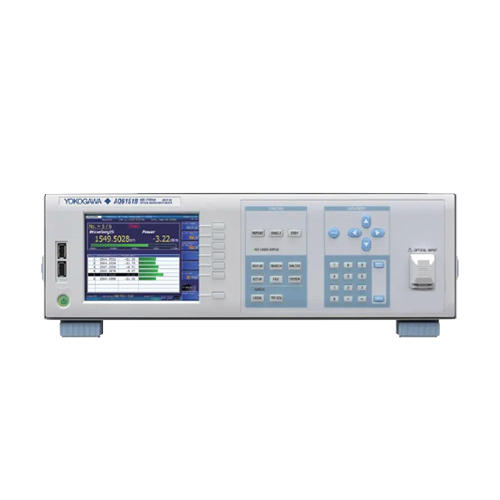

AQ6151B Yokogawa 橫河光波長計

主要特性：

? 波長精度：±0.2ppm
? 波長量程（3種）：900-1700nm, 1200-1700nm, 1270-1650nm
? 測量、分析并將結果傳至PC均僅需0.2秒
? 最大波長數：1024(多波長)， 1(單波長)
? 支持CW、調制收發器和光濾波器測量

獲取報價

你的位置：首頁

產品中心

AQ6151B Yokogawa 橫河光波長計

概述

手冊下載

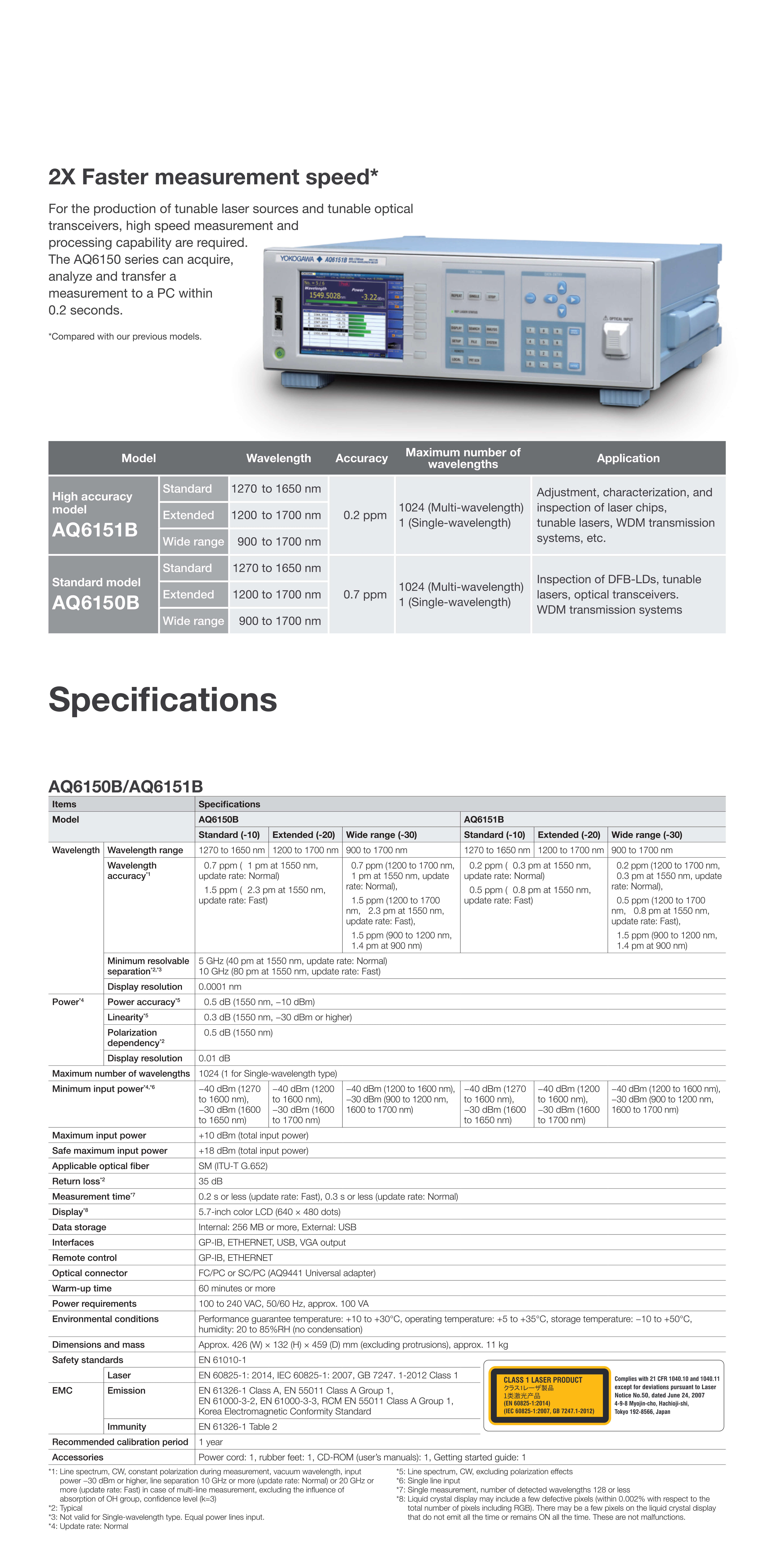

更快的測量速度(2倍速快速測量)*

可調光源和可調光收發器的生產需要高速測量和快速處理能力。 AQ6150系列可以在0.2秒內采集、分析并將測量數據傳輸?shù)絇C。
*與橫河舊機型相比較。

型號		波長量程	精度	最大波長數	應用
高精度型 AQ6151B	標準	1270 ~ 1650nm	±0.2ppm	1024(多波長) 1（單波長）	激光芯片、可調激光器、WDM傳輸系統的調整、界定和檢查。
	擴展	1200 ~ 1700nm
	寬量程	900 ~ 1700nm

波長精度高達±0.2ppm

AQ6150系列一共有兩個機型。其中， AQ6151B是高精度型光波長計，波長精度高達±0.2ppm，可以滿足最高級別的精度測量要求。
AQ6150系列具有實時校準功能，通過來自內置波長參考光源的高穩定性參考信號，確保了測量的長期穩定性。

支持CW、調制收發器和光濾波器測量

光收發器和光傳輸系統的光輸出是通過10G和25Gbps的傳輸頻率進行調制的。內置的光譜分析功能采用了FFT技術，可以測量被調制后的展寬信號。
除了常規CW光模式外， AQ6150系列還有調制光模式。調制光模式通過分析光譜從而獲得被調制光的中心波長，可以用于測量帶通濾波器、 AWG和WSS等光濾波器的中心波長。

同時測量多達1024個波長

AQ6150系列可同時、快速、準確測量單一輸入信號多達1024個不同的波長，最小間隔僅為5GHz。這就意味著無論現在還是將來， AQ6150系列光波長計都可以滿足WDM傳輸系統開發和生產領域的測試需求。
利用光耦合器匯合多個激光模塊或光收發器并一次性測量所有信號，多波長測量功能還有助于在單一波長激光器件的生產中提高效率并降低成本。

低功率輸入的同時保持高性能

通過自動增益控制(AGC)功能， AQ6150系列可以在據輸入信號功率的基礎上自動調整電子放大器的增益。這有助于最大限度提高波長精度和測量速度，即使輸入信號功率低至-40dBm。

高速測量提高生產吞吐量

可調光源和可調光收發器的調整和界定需要對每個器件進行幾百次波長測量。能否提高生產吞吐量，高速測量和快速處理能力是至關重要的。

無論是AQ6150B還是AQ6151B，測量、分析并將結果傳至PC 均僅需0.2秒。這一速度比橫河之前的AQ6150和AQ6151快2 倍，極大地提高了生產吞吐量。在重復測量模式下， AQ6150 系列每秒可以完成10個測量，非常適合實時監視波長的同時對光器件進行調整。
