Keysight公司的N1076B、N1077A、N1077B和N1078A四款時鐘恢復解決方案，這些方案針對不同的數據速率提供電氣和光學信號的精確時鐘恢復功能。N1076B支持高達64 GBd的電氣信號，而N1077A和N1077B則分別支持至32 GBd和64 GBd的光學/電氣混合信號，N1078A專注于64 GBd的單模光纖應用。所有產品均具有靈活的用戶界面和操作系統，可通過簡單的USB連接進行控制，并且能與Keysight的其他測試設備無縫集成。本文列出了各產品的規格參數，包括輸入輸出范圍、隨機抖動性能、接口類型以及環境工作條件等，旨在幫助用戶選擇適合特定測試需求的產品，此外，時鐘恢復在確保通信標準符合性及測量高速電子設備方面的重要性。

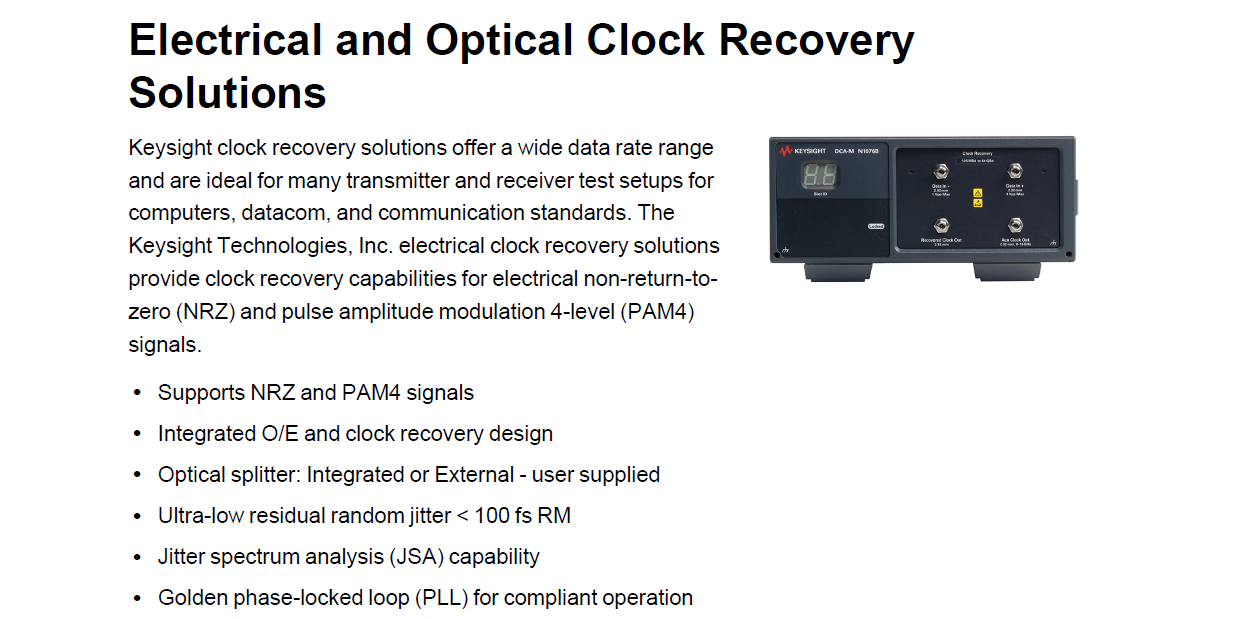

Keysight公司提供光學和電氣時鐘恢復解決方案，適用于計算機、數據通信和通信標準等許多發射器和接收器測試設置。
光學/電氣時鐘恢復集成電氣時鐘恢復與光電信號轉換器，可用于電氣和光學應用。
可選的光譜分析功能可幫助用戶了解低頻抖動的幅度和分布，有助于解決過度抖動的根本原因。
N107x系列使用現代FlexDCA界面，可通過簡單的USB 2.0或3.0連接控制。
Keysight公司的時鐘恢復解決方案具有廣泛的速率范圍，并且符合行業標準。
Keysight公司提供的數據恢復解決方案，包括N1076B、N1077A/B和N1078A等型號的光學和電氣時鐘恢復設備。這些設備適用于計算機、數據通信和通信標準等各種發射器和接收器測試設置，并提供了廣泛的速率范圍。其中，N1076B、N1077B和N1078A型號還具有集成可變均衡器，可以打開關閉的眼圖。使用FlexPLL分析軟件進行快速、準確和重復測量相位鎖定環（PLL）帶寬/抖動轉移的方法。PCI Express?批準的PLL帶寬合規性測試預配置，以及自動報告生成的功能。

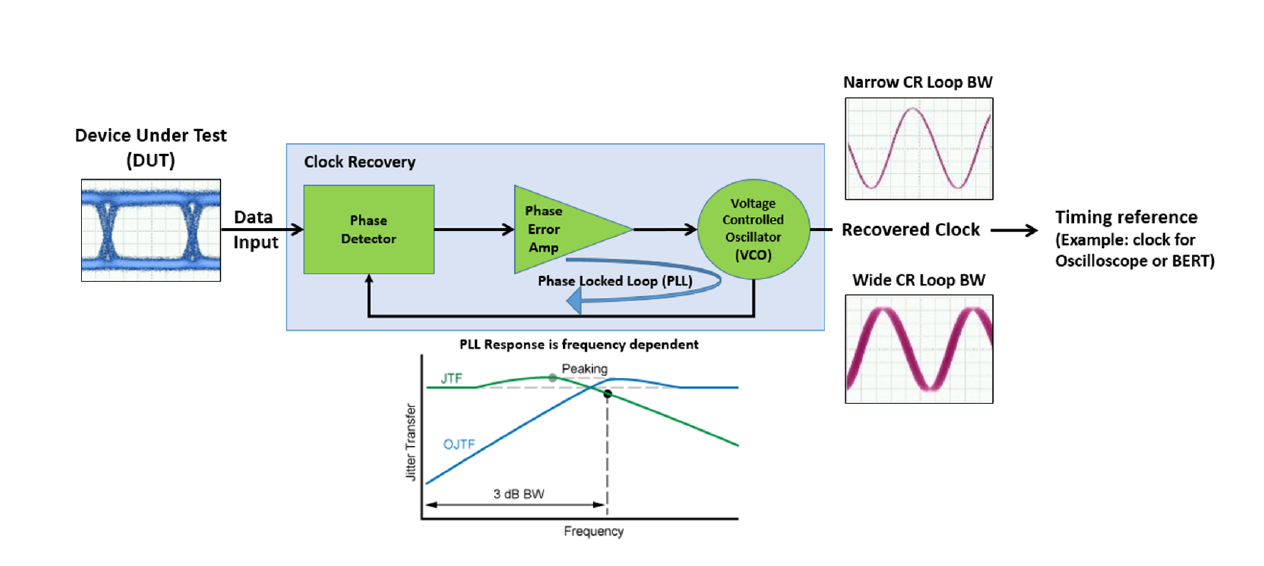

時鐘恢復的作用和原理（CDR）。時鐘恢復是通過鎖相環電路將輸入的數據或時鐘信號鎖定，并輸出一個已恢復的時鐘信號。這個已恢復的時鐘信號可以作為示波器或BERT的定時參考。時鐘恢復的性能由鎖相環電路的帶寬、峰值等參數決定，這些參數決定了從輸入信號中出現多少抖動在已恢復的時鐘信號上（也稱為抖動傳遞函數）。使用時鐘恢復的原因包括滿足標準要求、測試無時鐘設備以及提供觸發信號給示波器或BERT等。N1076B是一種用于電氣信號的儀器級時鐘恢復器，可支持高達64GBd的速度，并具有可調節的帶寬和峰值，確保符合標準的時鐘恢復能力。該設備可通過USB連接到N1000A或86100D DCA-X主機或獨立PC運行N1010A FlexDCA軟件。

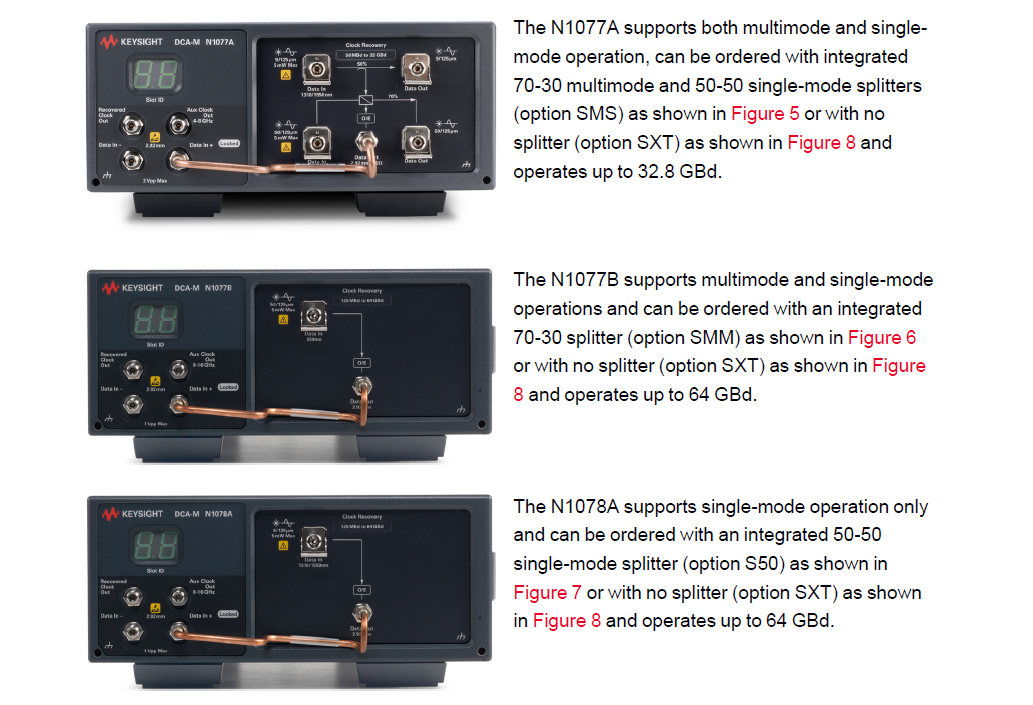

N1077A、N1077B和N1078A，并且它們都可以通過USB連接到DCA-X主機或PC上運行FlexDCA軟件進行控制。其中，N1077A支持多模和單模操作，可以與集成的70-30多模和50-50單模分路器一起使用，也可以不帶分路器使用；N1077B同樣支持多模和單模操作，可選配70-30分路器或不帶分路器；而N1078A只支持單模操作，可選配50-50單模分路器或不帶分路器。這三款儀器均能從高速光通信信號中準確地恢復時鐘信號，適用于各種數據速率高達64GBd的信號類型。
Keysight公司的時鐘恢復解決方案，包括其廣泛的比特率范圍和對各種標準的支持能力。同時，該方案還可以用于測試無時鐘設備的性能，并提供低噪聲、高精度的輔助時鐘輸出。此外，該方案還具有優化隨機抖動測量準確性的功能，可以分析時鐘和數據信號的抖動譜，并幫助用戶識別抖動的根本原因。最后，該方案還提供了帶寬可調、峰值選擇性好、靈敏度高的發射器測量功能，可以幫助用戶更準確地評估發射器的性能。
N107x系列時鐘恢復儀控制及應用示例

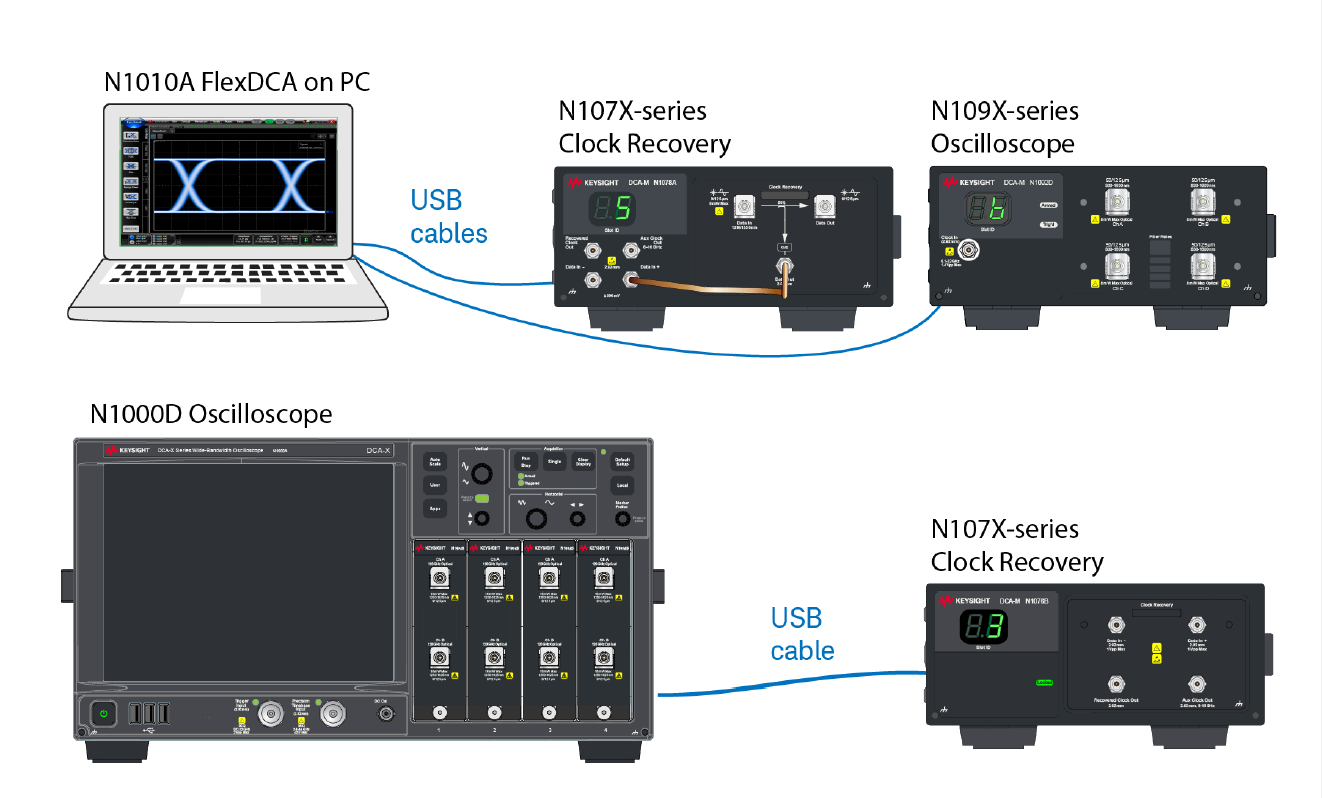

N107x系列時鐘恢復儀器的控制方式和配置方法。該儀器可以通過USB連接到N1000A DCA-X主控臺或單獨的PC上運行FlexDCA軟件進行控制。用戶可以使用FlexDCA界面輕松地配置數據速率、環帶寬度和峰值等參數。此外，該儀器還具有超低抖動的輔助時鐘輸出，可用于精確時間基模塊或集成精確時間基實現最準確的測量。
