AQ6370D光譜儀：DWDM系統精準測量
隨著5G網絡的快速推進，光通信技術迎來了前所未有的變革。密集波分復用（DWDM）系統因其高效的數據傳輸能力和頻譜利用率，成為現代光纖通信網絡的核心。然而，DWDM系統中密集的信道分布和高速的數據傳輸，對光譜分析儀（OSA）提出了更高要求。本文將探討AQ6370D光譜儀如何在DWDM系統測量中發揮關鍵作用，特別是在光信噪比（OSNR）這一核心指標的精確測量上。
OSNR測量的重要性與挑戰
OSNR是衡量DWDM系統性能的重要參數，直接影響著系統的傳輸質量和可靠性。在測量OSNR時，光譜儀的分辨率成為決定因素。分辨率的選擇既要確保能夠準確捕獲信號調制帶的功率，避免相鄰信道信號的干擾，又要能夠精細地區分噪聲，這對光譜儀提出了雙重挑戰。
OSNR的計算方法
在測試WDM (包括CWDM和DWDM) 系統的過程中，OSNR (光信噪比) 是反映系統性能的重要指標。光譜儀的分辨率如何影響OSNR結果？如何正確選擇合適的分辨率？
根據IEC規范，可以由以下公式獲得：
準確計算OSNR的關鍵取決于OSA獲得的每個通道的Pi (信號功率) 和Ni (噪聲功率) 的精度。Bm是測量過程中光譜儀的分辨率，Br是歸一化噪聲帶寬，通常為0.1nm。精確測量Pi與Ni，決勝于光譜分析儀 (以下簡稱OSA) 的分辨率!
AQ6370D光譜儀：DWDM系統精準測量

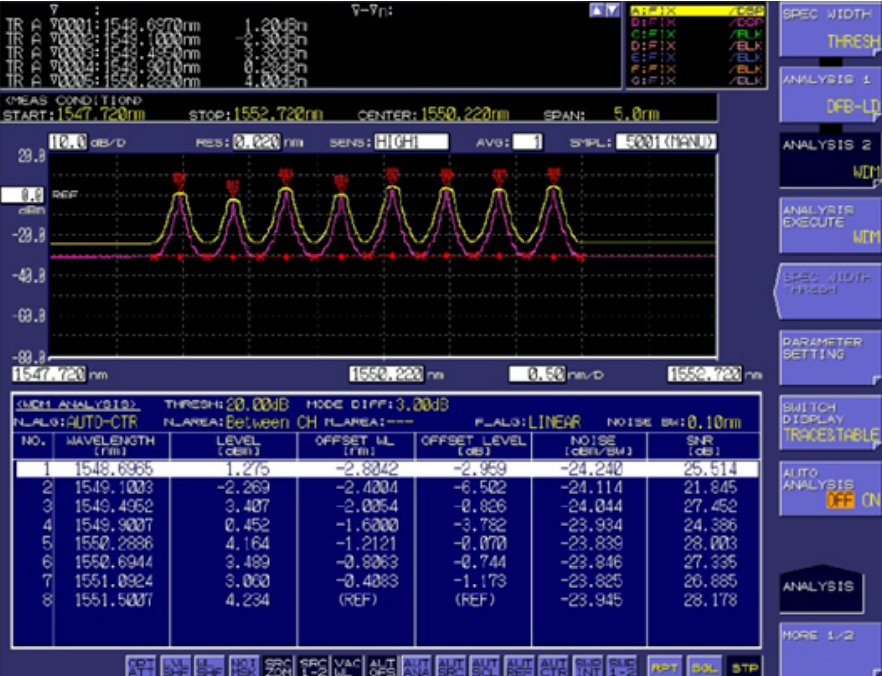

橫河AQ6370D有一個為該測試設計的功能，“雙曲掃描功能Dual Trace Function”，它使AQ6370D能夠分別計算不同分辨率的信號功率和噪聲功率，為了獲得OSNR的準確結果，我們只需要掃描兩條曲線。如圖所示，黃色曲線Trace A讀取信號功率，紅色曲線Trace B讀取噪聲功率。

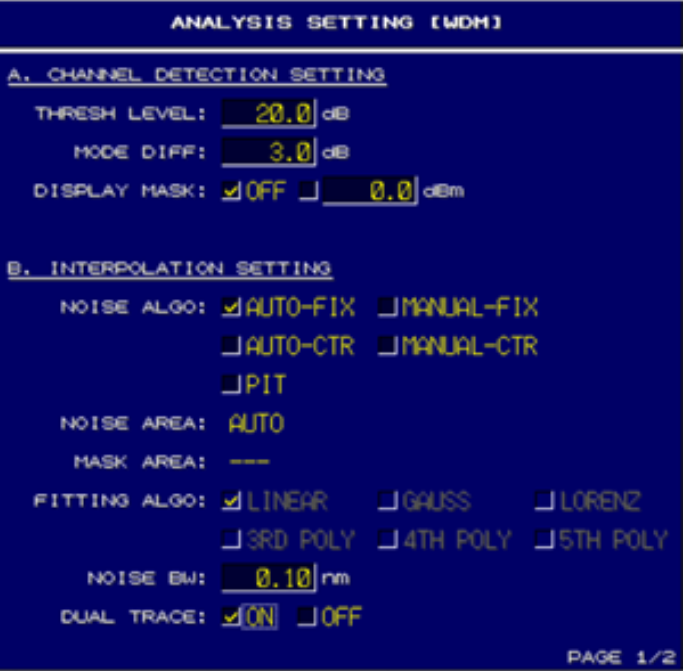

Dual Trace功能可以在ANALYSIS2-WDM-Parameter setting設置，如下圖：
選擇高分辨率、大動態范圍的光譜儀對精確分析DWDM的OSNR至關重要。AQ6370D的最高分辨率為0.02nm，動態范圍大于78dB，可有效準確測量信號燈和噪聲燈的功率，并結合正確的設置，確保OSNR的分析結果，是DWDM系統測量的理想選擇。
溫馨提示：
本文所述基于實驗系統進行測量，測量條件或測試能力會根據實際情況有所不同。
當使用以上設置進行實際測量時，根據系統的動態啁啾、色度色散、調制格式等情況，測量結果會有差異，需要重新設置測試條件。
