如果您是從事光通信或高速數字電路設計的工程師，您一定知道光電波形分析是驗證光發射機和電路性能的重要手段。光電波形分析可以幫助您測量眼圖、抖動、消光比、交叉干擾、信噪比等關鍵參數，以確保您的產品符合行業標準和客戶要求。

但是，傳統的光電波形分析儀器往往價格昂貴、體積龐大、操作復雜，不適合在制造和研發環境中使用。而且，隨著數據速率和波特率的不斷提高，傳統的儀器可能無法滿足新的測試需求，例如PAM-4信號的分析。

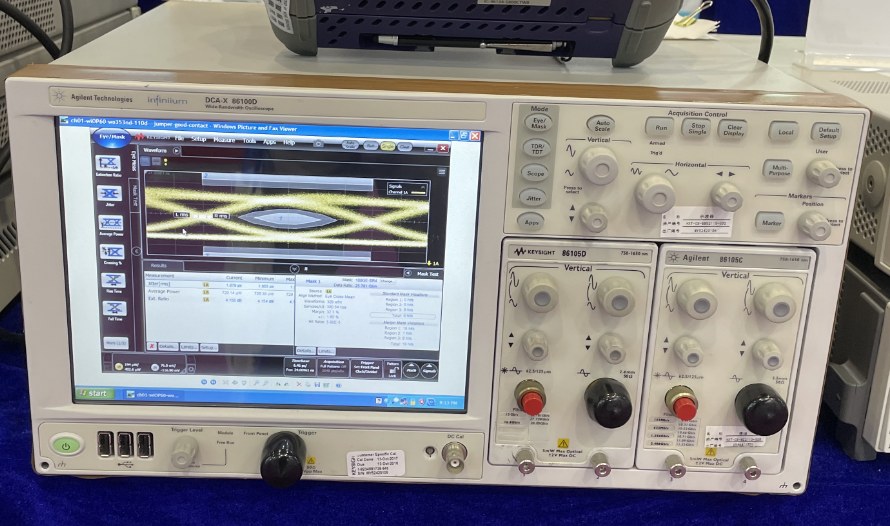

為了解決這些問題，是德N1090A和N1092/4采樣示波器系列，這是一款高精度、低成本的光電波形分析解決方案，支持從1 Gb/s到53 GBaud的數據速率和波特率。N1090A和N1092/4采樣示波器繼承了是德科技86100數字通信分析儀（DCA）的優良品質，同時采用了小型化的設計，方便用戶在不同的場合使用。

N1090A和N1092/4采樣示波器的特點

N1090A和N1092/4采樣示波器具有以下幾個主要特點：

?  非常低的噪聲和抖動：N1090A和N1092/4采樣示波器配有低噪聲、高靈敏度且經過校準的參考接收機，可對750 nm到1630 nm波長的多模和單模信號進行測試。N1090A的噪聲低至1 μW，而N1092/4的噪聲則低至4 μW，可以確保測試系統能夠支持極高的動態測量范圍。N1092/4的靈敏度明顯優于86100系統，因此在PAM-4波形分析方面是更為出色的解決方案。

?  快速采樣率，可實現高吞吐量：N1090A和N1092/4采樣示波器具有快速的采樣率，可以提高測試效率和吞吐量。與86100相比，使用N1090A時，測試速度可提升50%，而使用N1092/4時，由于采樣率顯著提升，測量速度可能會提升至300%。

?  功能強大的FlexDCA用戶界面：N1090A和N1092/4采樣示波器的用戶界面和操作系統與86100D現代化的FlexDCA界面完全相同。用戶可在自己的PC上運行N1010A FlexDCA軟件，并通過簡單的USB 2.0或3.0連接輕松控制N1090A和N1092/4。FlexDCA界面提供了豐富的測量功能和分析工具，例如眼圖模板、消光比、抖動分析、幅度分析、RIN測量、Infinisim波形轉換等，可以幫助用戶全面分析光電波形。

?  靈活的配置和升級選項：N1090A和N1092/4采樣示波器提供了多種配置和升級選項，以滿足不同的測試需求。例如，N1090A提供了五種不同的參考接收機濾波器選項，用戶可以根據需要選擇其中一個。N1092/4提供了多種光通道和電通道的組合，用戶可以根據需要選擇單通道或雙通道的配置。此外，用戶還可以選擇碼型鎖定觸發硬件、脈沖響應校正、擴展光通道的工作范圍等選項，以增強N1090A和N1092/4的性能和功能。

N1090A和N1092/4采樣示波器的應用

N1090A和N1092/4采樣示波器適用于以下幾種應用場景：

?  光發射機合規性測試：N1090A和N1092/4采樣示波器可以在1.244 Gb/s到53 GBaud的各種標準數據速率下執行全面的光發射機合規性測試，包括眼圖、抖動、消光比、交叉干擾等參數。N1090A和N1092/4采樣示波器的參考接收機符合行業規范，適用于驗證與標準的合規性。

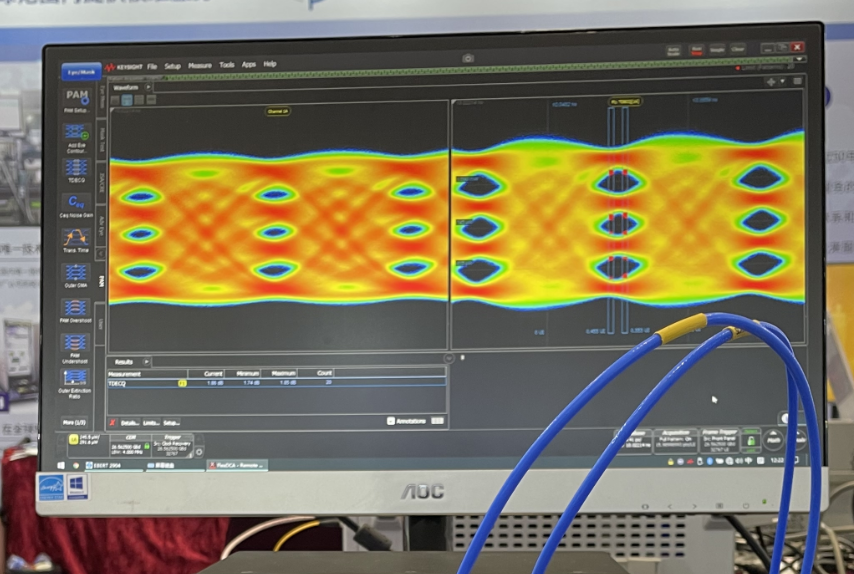

?  PAM-4信號分析：PAM-4是一種新興的信號調制方式，可以提高數據傳輸速率，但也帶來了更高的測試難度。N1092/4采樣示波器可以支持對26 GBaud和53 GBaud PAM-4信號進行測量，具有高靈敏度、低噪聲、高動態范圍等優點。用戶可以使用FlexDCA界面提供的PAM-N分析工具，對PAM-4信號進行眼圖、誤碼率、線性失真、非線性失真等參數的測量和分析。

?  高速數字電路設計：N1090A和N1092/4采樣示波器不僅可以用于光電波形分析，還可以用于高速數字電路設計。用戶可以使用N1090A和N1092/4采樣示波器的電通道，對高速數字信號進行測量和分析。電通道涵蓋了20 GHz（N1090A）、30 GHz和50 GHz（N1092/4）的帶寬范圍。用戶還可以使用FlexDCA界面提供的Infinisim波形轉換軟件，對電路中的信號完整性進行仿真和優化。

N1090A和N1092/4采樣示波器是一款高精度、低成本的光電波形分析解決方案，支持從1 Gb/s到53 GBaud的數據速率和波特率。N1090A和N1092/4采樣示波器具有非常低的噪聲和抖動、快速采樣率、功能強大的FlexDCA用戶界面、靈活的配置和升級選項等特點，適用于光發射機合規性測試、PAM-4信號分析、高速數字電路設計等應用場景。
