如何用 安立 Anritsu MS9740B 光譜分析儀測量 VCSEL、LD、DF-LD、FP-LD 和 LED 的光譜性能
下一代5G移動通信和云服務的普及正在增加數據流量和網絡速度，預計使用更快的10G、100G和400G比特率將增加容量。基礎設施運營商正在加強光纖電路，并提高數據中心TRx設備的速度。預計這些趨勢將導致對高速通信設備使用的光學設備的需求迅速增加。為了滿足這一需求，光學設備制造商需要精確的儀器來測量生產線上的許多不同類型的光學設備。
憑借其卓越的性能、高速和支持許多不同類型的光學設備，Anritsu MS9740B 光譜分析儀需要安全、穩定和高效的光學設備光譜測試的客戶的理想測量解決方案。
安立 Anritsu MS9740B 是一款臺式光譜分析儀，它具有寬動態范圍、高分辨率和快速掃描速度，適用于制造和評估光有源器件，如 VCSEL 模塊、LD-模塊、DF-LD、FP-LD、LED 等。它的波長測量范圍是 600 nm 到 1750 nm，支持多模光纖輸入。它還具有多種測量功能和菜單屏幕，可以一次性測量光學中心波長、電平、OSNR、頻譜寬度等評估項目，并在一個屏幕上顯示結果。
安立 Anritsu MS9740B 的主要特點：
? 寬動態范圍：MS9740B 的動態范圍達到了 80 dB（1 nm 帶寬），可以清晰地觀察到信號噪聲比（SNR）高的光譜。這對于評估高性能的光有源器件，如 VCSEL 模塊、LD-模塊等，是非常重要的。
? 高分辨率：MS9740B 的分辨率可以達到 0.01 nm（600 nm 到 950 nm），可以精確地測量光譜的細節。這對于評估頻譜寬度窄的光有源器件，如 FP-LD、DF-LD 等，是非常必要的。
? 快速掃描速度：MS9740B 的掃描速度可以達到 0.2 秒/掃描（100 nm 范圍），可以快速地獲取光譜數據。這對于提高生產效率和降低成本，是非常有利的。

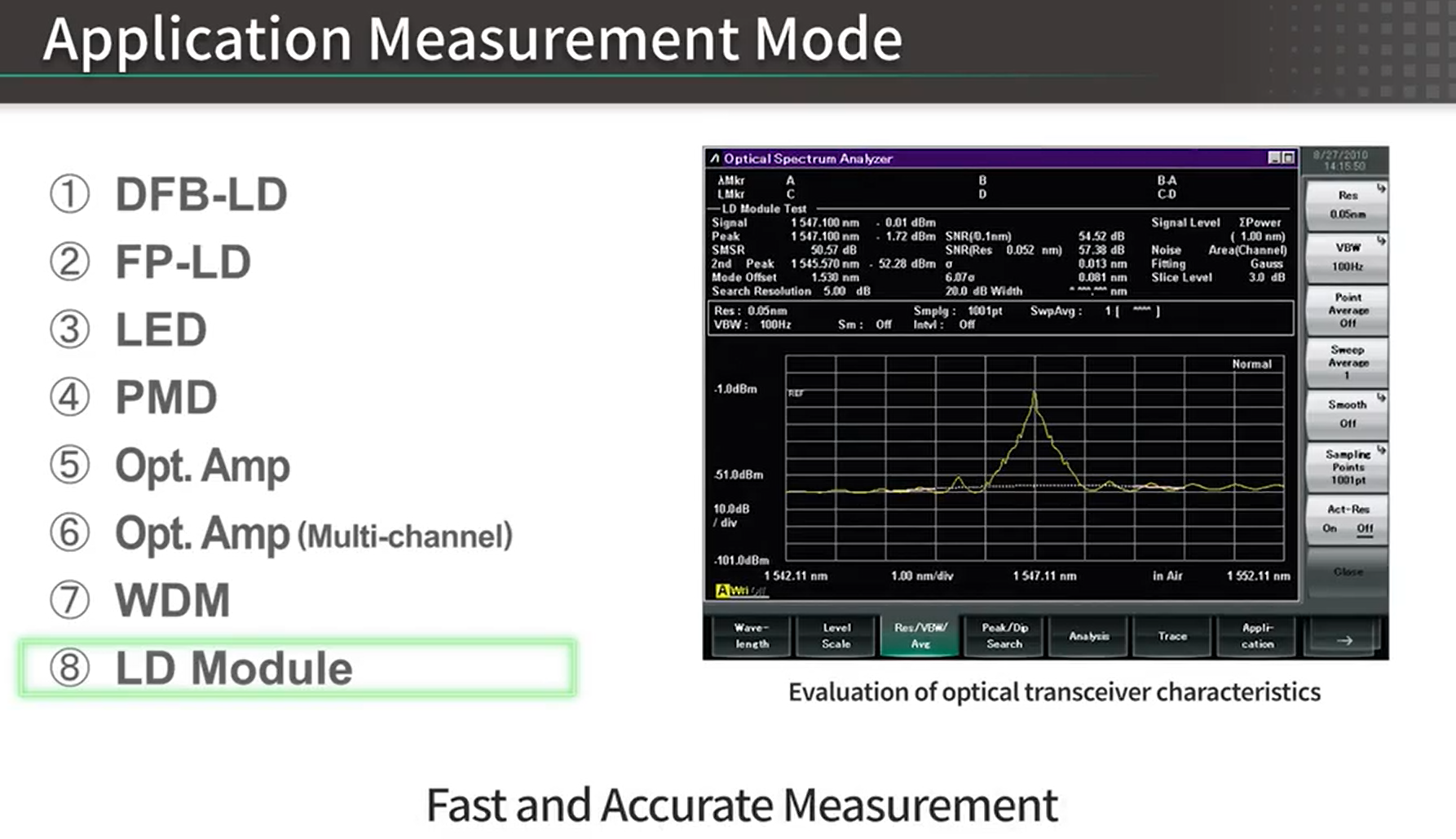

? 多種測量功能：MS9740B 具有多種測量功能，可以一次性測量光學中心波長、電平、OSNR、頻譜寬度等評估項目，并在一個屏幕上顯示結果。這對于簡化操作和提高可讀性，是非常方便的。
? 多模光纖輸入：MS9740B 支持多模光纖輸入，可以直接連接到多模光纖輸出的光有源器件，如 LED 等。這對于避免使用耦合器或轉換器等額外的設備，是非常節省時間和空間的。
安立 Anritsu MS9740B 的主要應用領域：
? VCSEL 模塊：VCSEL 模塊是一種垂直腔面發射激光器（Vertical Cavity Surface Emitting Laser）模塊，具有低功耗、高效率、高速率等優點，廣泛應用于數據通信、3D 感應、生物識別等領域。MS9740B 可以用于評估 VCSEL 模塊的波長穩定性、輸出功率、信噪比等性能指標。
? LD-模塊：LD-模塊是一種激光二極管（Laser Diode）模塊，具有高輸出功率、高效率、窄線寬等優點，廣泛應用于工業激光加工、醫療激光治療、激光雷達等領域。MS9740B 可以用于評估 LD-模塊的波長精度、輸出功率、頻譜寬度等性能指標。
? DF-LD：DF-LD 是一種分布反饋激光二極管（Distributed Feedback Laser Diode），具有高單模穩定性、高調制帶寬、低噪聲等優點，廣泛應用于光纖通信、光纖傳感、光纖放大器等領域。MS9740B 可以用于評估 DF-LD 的波長精度、輸出功率、信噪比等性能指標。
? FP-LD：FP-LD 是一種法布里-珀羅激光二極管（Fabry-Perot Laser Diode），具有低成本、高輸出功率、高效率等優點，廣泛應用于光纖通信、光纖傳感、光纖放大器等領域。MS9740B 可以用于評估 FP-LD 的波長精度、輸出功率、頻譜寬度等性能指標。
? LED：LED 是一種發光二極管（Light Emitting Diode），具有低功耗、長壽命、高可靠性等優點，廣泛應用于顯示屏、照明、背光源等領域。MS9740B 可以用于評估 LED 的波長分布、輸出功率、色坐標等性能指標。
下一代5G移動通信和云服務的普及正在增加數據流量和網絡速度，預計使用更快的10G、100G和400G比特率將增加容量。基礎設施運營商正在加強光纖電路，并提高數據中心TRx設備的速度。預計這些趨勢將導致對高速通信設備使用的光學設備的需求迅速增加。為了滿足這一需求，光學設備制造商需要精確的儀器來測量生產線上的許多不同類型的光學設備。
憑借其卓越的性能、高速和支持許多不同類型的光學設備，Anritsu MS9740B 光譜分析儀需要安全、穩定和高效的光學設備光譜測試的客戶的理想測量解決方案。
安立 Anritsu MS9740B 是一款臺式光譜分析儀，它具有寬動態范圍、高分辨率和快速掃描速度，適用于制造和評估光有源器件，如 VCSEL 模塊、LD-模塊、DF-LD、FP-LD、LED 等。它的波長測量范圍是 600 nm 到 1750 nm，支持多模光纖輸入。它還具有多種測量功能和菜單屏幕，可以一次性測量光學中心波長、電平、OSNR、頻譜寬度等評估項目，并在一個屏幕上顯示結果。
安立 Anritsu MS9740B 的主要特點：
? 寬動態范圍：MS9740B 的動態范圍達到了 80 dB（1 nm 帶寬），可以清晰地觀察到信號噪聲比（SNR）高的光譜。這對于評估高性能的光有源器件，如 VCSEL 模塊、LD-模塊等，是非常重要的。
? 高分辨率：MS9740B 的分辨率可以達到 0.01 nm（600 nm 到 950 nm），可以精確地測量光譜的細節。這對于評估頻譜寬度窄的光有源器件，如 FP-LD、DF-LD 等，是非常必要的。
? 快速掃描速度：MS9740B 的掃描速度可以達到 0.2 秒/掃描（100 nm 范圍），可以快速地獲取光譜數據。這對于提高生產效率和降低成本，是非常有利的。
? 多種測量功能：MS9740B 具有多種測量功能，可以一次性測量光學中心波長、電平、OSNR、頻譜寬度等評估項目，并在一個屏幕上顯示結果。這對于簡化操作和提高可讀性，是非常方便的。
? 多模光纖輸入：MS9740B 支持多模光纖輸入，可以直接連接到多模光纖輸出的光有源器件，如 LED 等。這對于避免使用耦合器或轉換器等額外的設備，是非常節省時間和空間的。
安立 Anritsu MS9740B 的主要應用領域：
? VCSEL 模塊：VCSEL 模塊是一種垂直腔面發射激光器（Vertical Cavity Surface Emitting Laser）模塊，具有低功耗、高效率、高速率等優點，廣泛應用于數據通信、3D 感應、生物識別等領域。MS9740B 可以用于評估 VCSEL 模塊的波長穩定性、輸出功率、信噪比等性能指標。
? LD-模塊：LD-模塊是一種激光二極管（Laser Diode）模塊，具有高輸出功率、高效率、窄線寬等優點，廣泛應用于工業激光加工、醫療激光治療、激光雷達等領域。MS9740B 可以用于評估 LD-模塊的波長精度、輸出功率、頻譜寬度等性能指標。
? DF-LD：DF-LD 是一種分布反饋激光二極管（Distributed Feedback Laser Diode），具有高單模穩定性、高調制帶寬、低噪聲等優點，廣泛應用于光纖通信、光纖傳感、光纖放大器等領域。MS9740B 可以用于評估 DF-LD 的波長精度、輸出功率、信噪比等性能指標。
? FP-LD：FP-LD 是一種法布里-珀羅激光二極管（Fabry-Perot Laser Diode），具有低成本、高輸出功率、高效率等優點，廣泛應用于光纖通信、光纖傳感、光纖放大器等領域。MS9740B 可以用于評估 FP-LD 的波長精度、輸出功率、頻譜寬度等性能指標。
? LED：LED 是一種發光二極管（Light Emitting Diode），具有低功耗、長壽命、高可靠性等優點，廣泛應用于顯示屏、照明、背光源等領域。MS9740B 可以用于評估 LED 的波長分布、輸出功率、色坐標等性能指標。
