數字采樣示波器是一種用于測量和分析高速數字信號的儀器，它可以對信號進行等效時間采樣，從而實現高于實時帶寬的采樣率。數字采樣示波器有多種型號和品牌，不同的儀器有不同的性能和功能，適用于不同的測試場景和需求。

常見數字采樣示波器有以下幾類

?  [DCA-X 采樣示波器]：由 Keysight 生產的等效時間采樣示波器，可以對 50 Mb/s 到 224 Gb/s 的高速數字設計執行精確的測量和分析。它具有保真度和帶寬，以及多種專業的應用軟件，可以完成復雜的測試任務，如抖動、噪聲、BER、SDLA 等。它還支持高性能真正差分TDR測量，可以對高頻電路進行阻抗檢定和網絡分析。

?  [DSA8300 數字串行分析儀]：由 Tektronix 生產的等效時間采樣示波器，為通信信號分析、串行數據網絡分析以及串行數據鏈路分析應用提供業內領先的保真測量和分析功能。它具有超低時基抖動、高垂直分辨率、高帶寬和多種光接口和電接口模塊，可以滿足各種光數據速率和電數據速率的測試需求。它還提供了多種先進的分析功能，如 PAM4 分析、TDECQ 分析、SNDR 分析、TDR 分析、S 參數測量等。

?  [PNA-X 網絡分析儀]：由 Keysight 生產的高度綜合、非常靈活的微波測試引擎，可用于測量放大器、混頻器、變頻器和其他有源器件。它的硬件包括兩個內部信號源、一個信號合路器、S 參數和噪聲接收機、脈沖調制器和發生器以及一組靈活的開關。它還提供了多種軟件選項，如非線性矢量網絡分析 、非線性脈沖 IV 和非線性差動/共模 等，可以對有源器件進行全面的表征。

簡單介紹DSA8300數字采樣示波器

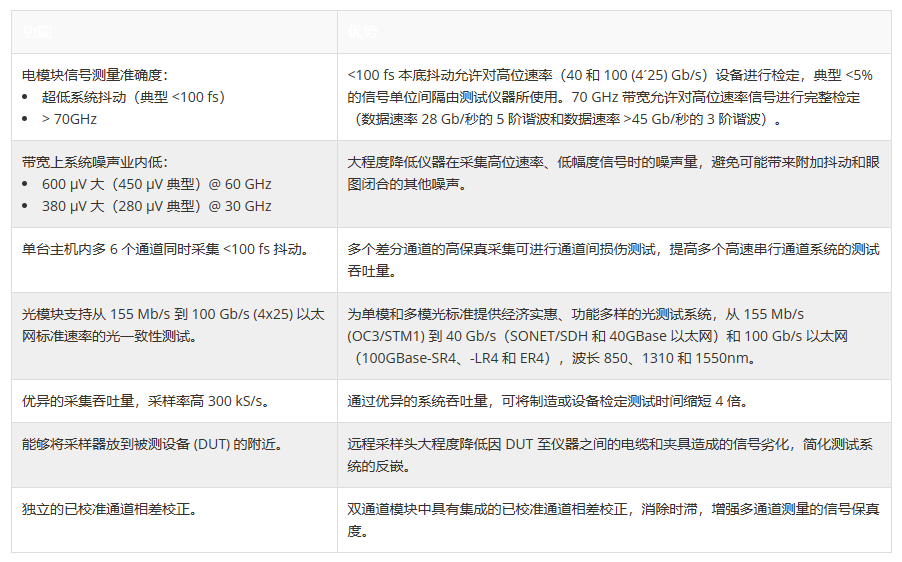

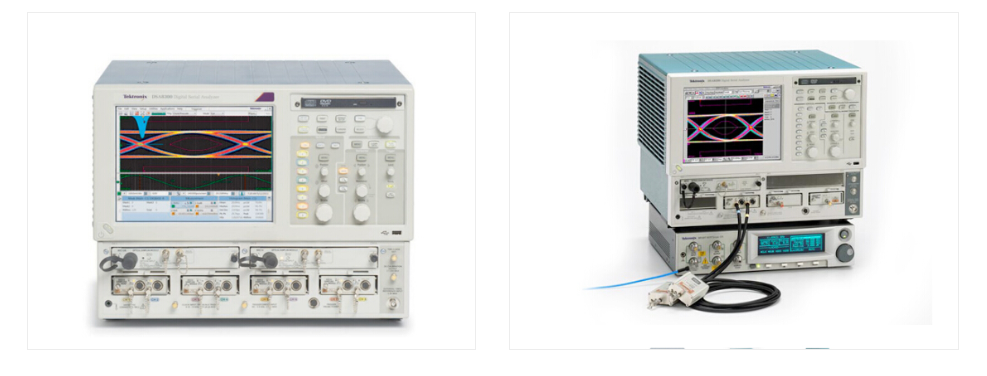

DSA8300 是一款由泰克 Tektronix 生產的先進的等效時間采樣示波器，它可以對高速數字信號進行測量和分析，支持從 155 Mb/s 到 100 Gb/s 的數據速率。它具有以下主要特點和優點h：

?  超低時基抖動：在同時采集的最多 8 條通道上，典型值為 425 fs；在配備 82A04B 相位參考模塊時，在最多 6 條通道上典型值為<100 fs。

?  業內最高的垂直分辨率：16 位模數轉換器，電接口分辨率<20 μV LSB (1 V 全量程)，光接口分辨率取決于光接口模塊的動態范圍。

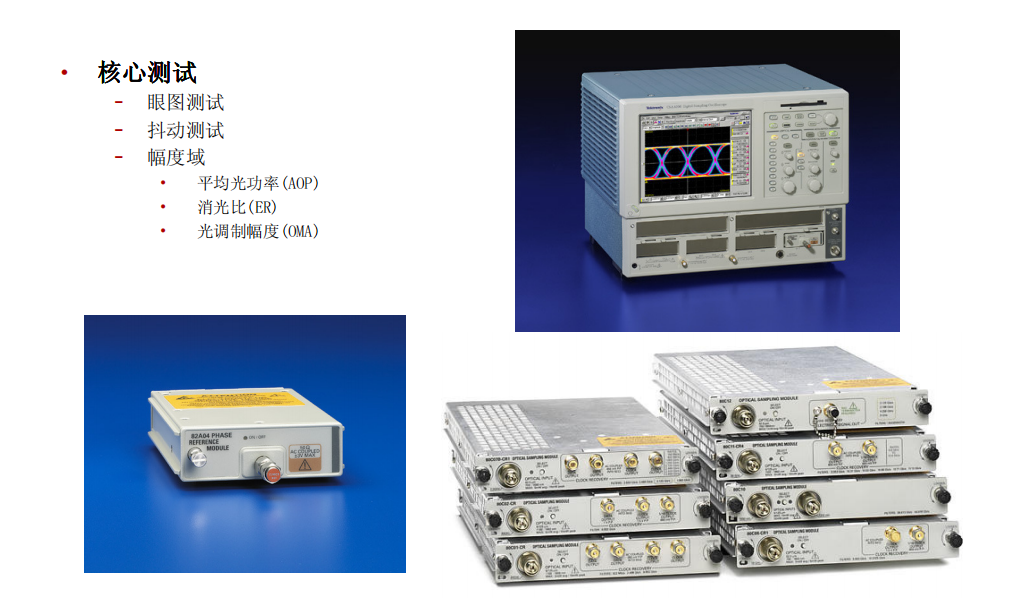

?  靈活的配置：通過當前采樣模塊系列，DSA8300 支持同時采集最多 8 個信號，多種光接口、電接口和附件模塊，滿足不同的測試要求。

?  標準分析功能：為 NRZ、RZ 和脈沖信號類型提供了一套完整的超過 120 種自動測量功能，80 多種行業標準模板，自動進行模板測試。

?  高測試吞吐量：每條通道高達 300 kS/s 的采樣采集速率，高效編程接口。

DSA8300 的常見故障有以下幾種：

• 不開機；開機進入系統后進不去測試固件；

• 自檢失??；通道無輸出無波形等。

DSA8300支持哪些接口類型？

DSA8300 支持多種接口類型，包括光接口和電接口。光接口模塊可以支持從 155 Mb/s 到 100 Gb/s 的光數據速率，包括 NRZ、RZ、PAM4 等信號格式。電接口模塊可以支持從 20 GHz 到 70 GHz 的電帶寬，包括單端和差分信號。具體的接口類型和規格可以參考 DSA8300 的數據表或產品介紹。

DSA8300有哪些應用場景？

DSA8300是一款數字串行分析儀，它可以用來測試和分析各種高速通信和數據傳輸?shù)墓饨涌诤碗娊涌?。它的?yīng)用場景包括：

?  設計和驗證電信和數據通信器件和系統，如ITU/ANSI/IEEE/SONET/SDH等標準。

?  制造和一致性測試光發射機和光接收機，如100G-SR4、400G-M4等規范。

?  高性能真正差分TDR測量，用于檢測電接口信號路徑的阻抗不連續性和S參數。

?  串行數據應用阻抗檢定和網絡分析，用于評估互連的信號完整性和仿真模型提取。

?  高級抖動、噪聲、BER和SDLA分析，用于診斷眼圖閉合的原因和評估PAM4信號的質量。

如何使用DSA8300進行測量？

DSA8300測量按照以下步驟操作：

? 選擇合適的采樣模塊，根據您要測量的信號類型和特性，選擇電接口模塊或光接口模塊，并將其插入 DSA8300 的模塊插槽中。您可以同時使用多個采樣模塊，最多可以同時測量 8 個信號。

? 連接被測信號到采樣模塊的輸入端口，并連接參考時鐘信號到采樣模塊或時鐘恢復模塊的時鐘輸入端口。如果您使用光接口模塊，您還需要選擇合適的光纖連接器和光濾波器。

? 設置 DSA8300 的參數，包括時基、觸發、垂直、水平、測量等。您可以使用 DSA8300 的觸摸屏或遠程控制接口進行設置。您還可以使用 DSA8300 的自動設置功能，讓儀器根據被測信號自動調整參數。

?  開始測量，并觀察 DSA8300 的顯示屏上的波形和測量結果。您可以使用 DSA8300 的各種分析功能，如抖動分析、噪聲分析、BER 分析、模板測試、S 參數分析等，對信號進行深入的評估和診斷。
