數字采樣示波器是一種用于測量高速電子信號的儀器，它可以捕獲信號的波形、幅度、頻率、相位等參數，并對其進行分析和處理。數字采樣示波器在光通信、微波、雷達、射頻、串行數據等領域有著廣泛的應用，是電子工程師和研究人員必不可少的工具。
泰克 Tektronix數字采樣示波器有兩款產品，它們分別是泰克 DSA8300 和 DSA8200。具有高性能、高精度、高可靠性等特點，能夠滿足各種復雜和苛刻的測試需求。那么，它們之間有什么區別和聯系呢？讓我們一起來看看。

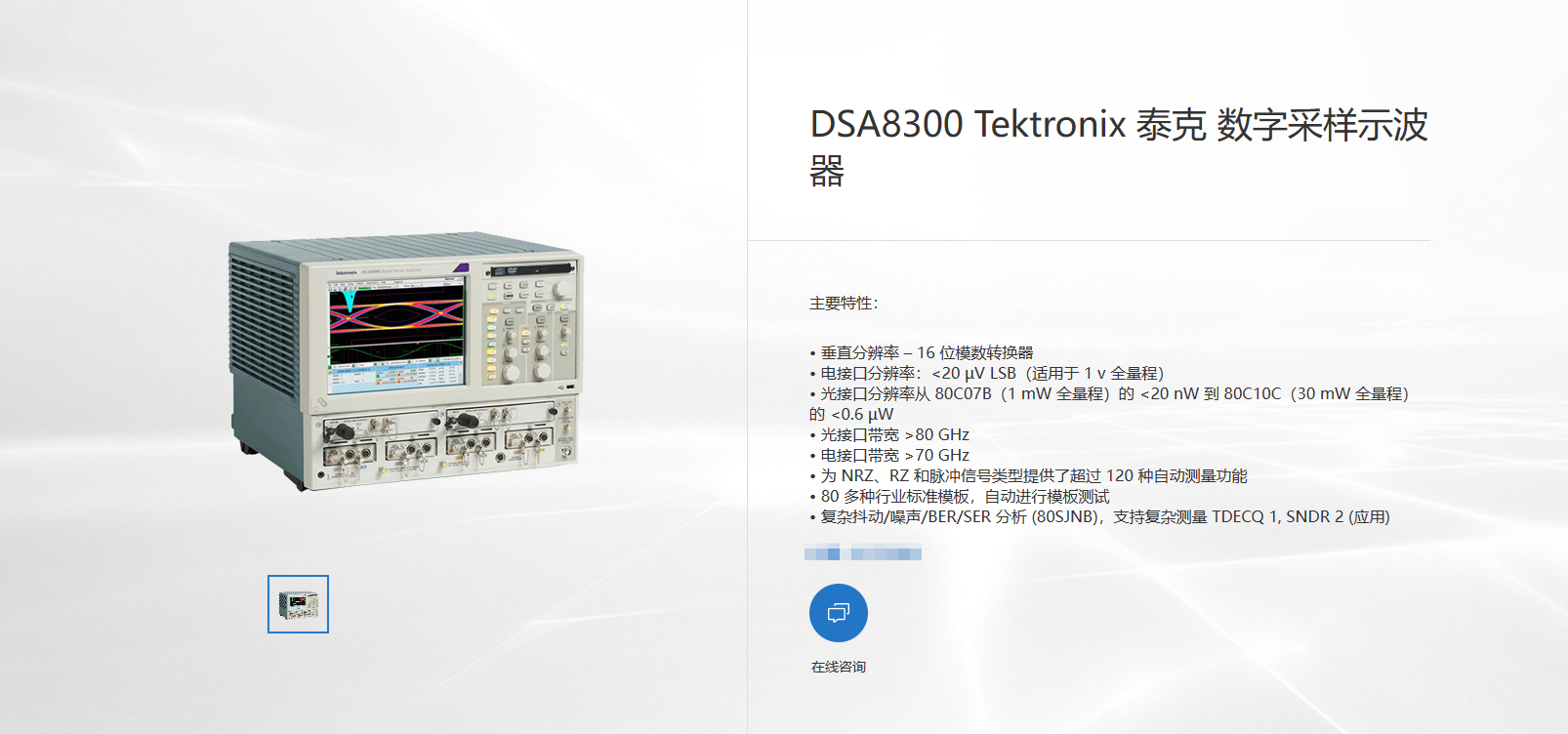

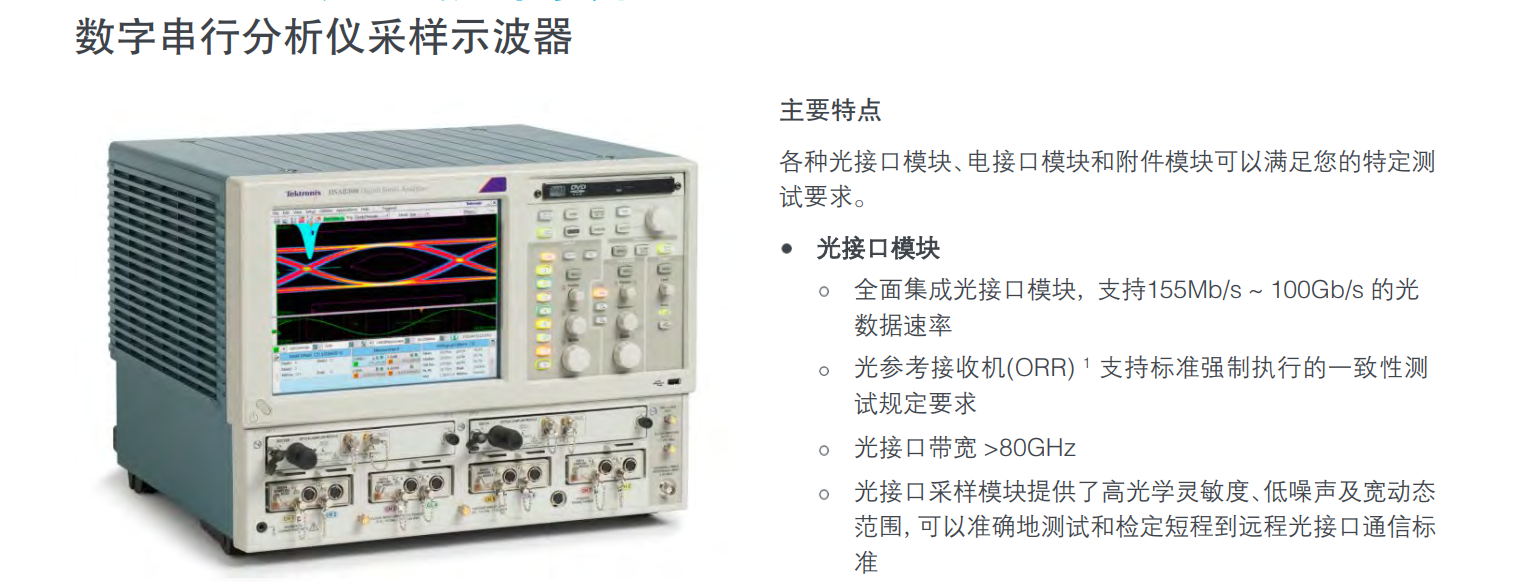

DSA8300 是數字采樣示波器，它是泰克 Tektronix DSA8200 的升級版，擁有更高的采樣率、更大的內存、更多的通道和更強的功能。泰克 Tektronix DSA8300 的最大采樣率可達 300 GHz，內存深度可達 32 M，通道數可達 16，能夠同時測量多個信號，并對其進行同步和比較。DSA8300 還具有多種測量和分析工具，如 TDR 分析、S 參數測量、串行數據鏈路分析、光纖測試等，能夠?qū)π盘?hào)進行全面和深入的評估。

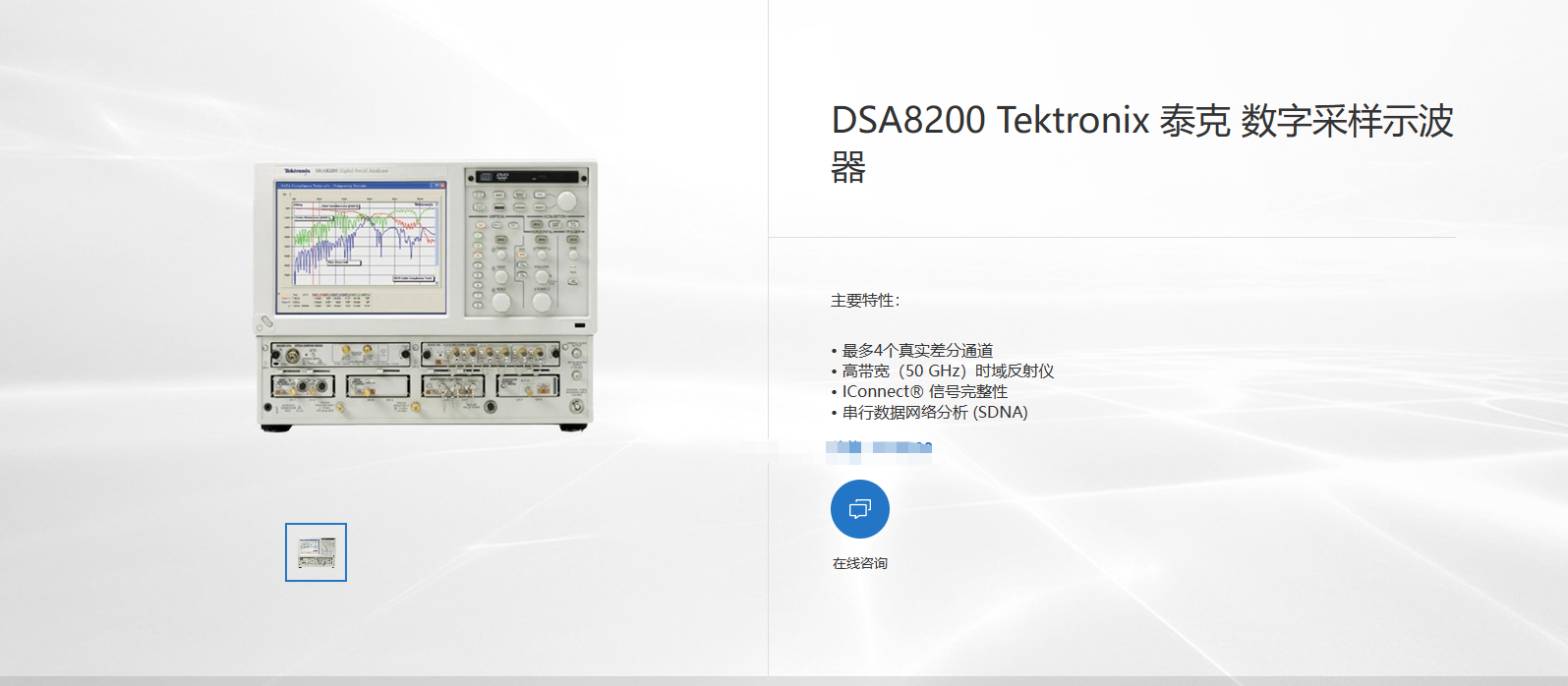

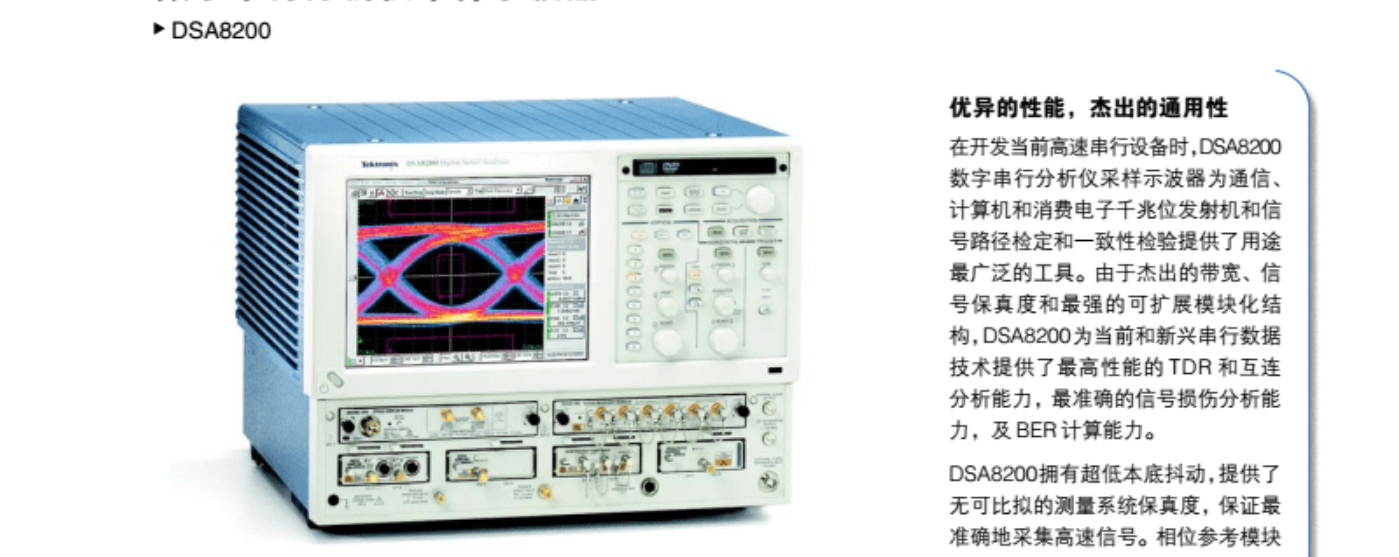

DSA8200 是一款經典的數字采樣示波器，它是 泰克 Tektronix DSA8300 的前身，也是目前市場上最廣泛使用的數字采樣示波器之一。DSA8200 的最大采樣率可達 200 GHz，內存深度可達 16 M，通道數可達 8，能夠測量高速電子信號，并對其進行基本的分析和處理。DSA8200 也具有一些高級功能，如 TDR 分析、S 參數測量、串行數據鏈路分析等，但不如 DSA8300 那么全面和強大。
泰克 Tektronix DSA8300 和 DSA8200 都是數字采樣示波器的兩大神器，它們都能夠提供高質量的測試結果，并幫助用戶解決各種技術難題。它們之間的主要區別在于性能和功能上的差異，泰克 Tektronix DSA8300 比 DSA8200 更先進和更強大，但也更昂貴和更復雜。用戶可以根據自己的需求和預算來選擇合適的產品。
具體的產品參數對比：
| 參數 | DSA8300 | DSA8200 |
| :---: | :---: | :---: |
| 最大采樣率 | 300 GHz | 200 GHz |
| 最大內存深度 | 32 M | 16 M |
| 最大通道數 | 16 | 8 |
| 最大電接口帶寬 | >70 GHz | >70 GHz |
| 最大光接口帶寬 | >80 GHz | >80 GHz |
| 垂直分辨率 | 16 位 | 16 位 |
| 垂直靈敏度 |<20 μV LSB（適用于 1 V 全量程）| <20 μV LSB（適用于 1 V 全量程）|
| 垂直噪聲 | 450 μV（典型值，60 GHz）| 450 μV（典型值，60 GHz）|
| 時基抖動 |<100 fs RMS（典型值，82A04B 相位基準模塊）| <425 fs RMS（典型值）|
| TDR 分析 | 支持 | 支持 |
| S 參數測量 | 支持 | 支持 |
| 串行數據鏈路分析 | 支持 | 支持 |
| 光纖測試 | 支持 | 支持 |
| PAM4 分析 | 支持 | 不支持 |
| TDECQ 分析 | 支持 | 不支持 |
| SNDR 分析 | 支持 | 不支持 |
從上表可以看出，DSA8300 在采樣率、內存深度、通道數、光接口帶寬、時基抖動等方面都優于 DSA8200，而且還支持一些 DSA8200 不支持的功能，如 PAM4 分析、TDECQ 分析和 SNDR 分析。這些功能對于測試和分析高速光通信信號非常重要，可以幫助用戶評估信號的質量和性能。DSA8200 在垂直分辨率、垂直靈敏度、垂直噪聲、電接口帶寬等方面與 DSA8300 相同，也能夠提供一些基本的功能，如 TDR 分析、S 參數測量和串行數據鏈路分析。這些功能對于測試和分析高速電子信號也很有用，可以幫助用戶檢測信號的完整性和穩定性。
