隨著社會發展，技術革新，目前最新的光纖接口有FC接口，ST接口，SC接口，那么如何驗證光接口性能，就是否滿足相關標準要求？

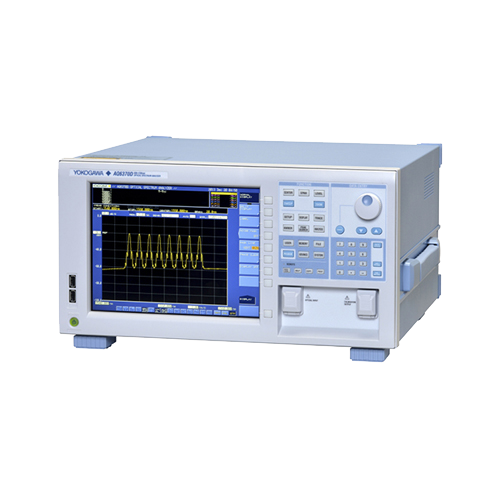

波長范圍：600~1700nm
高波長精度：±0.01nm
高波長分辨率：0.02nm
大動態范圍：78dB(典型值)
寬功率量程：+20~-90dBm
快速測量：0.2秒(100nm跨度)
適用于單模和多模光纖
驗證AQ6370D 光譜分析儀光接口性能，就是否滿足相關標準:
操作方法如下：
AQ6370D 開機校準，打開電源,FC-FC 接口得光纖將 AQ6370D 得光輸入連接器與光輸出連接器連接起來，如圖所示。
2.用內部參考光源執行對準調節
①按 SYSTEM OPTICAL ALIGNMENT
②按 EXECUTE 軟鍵,自動執行對準調節。 幾分鐘后,對準調節結束,儀器返回之前得畫面。
3.用內置參考光源進行波長校準

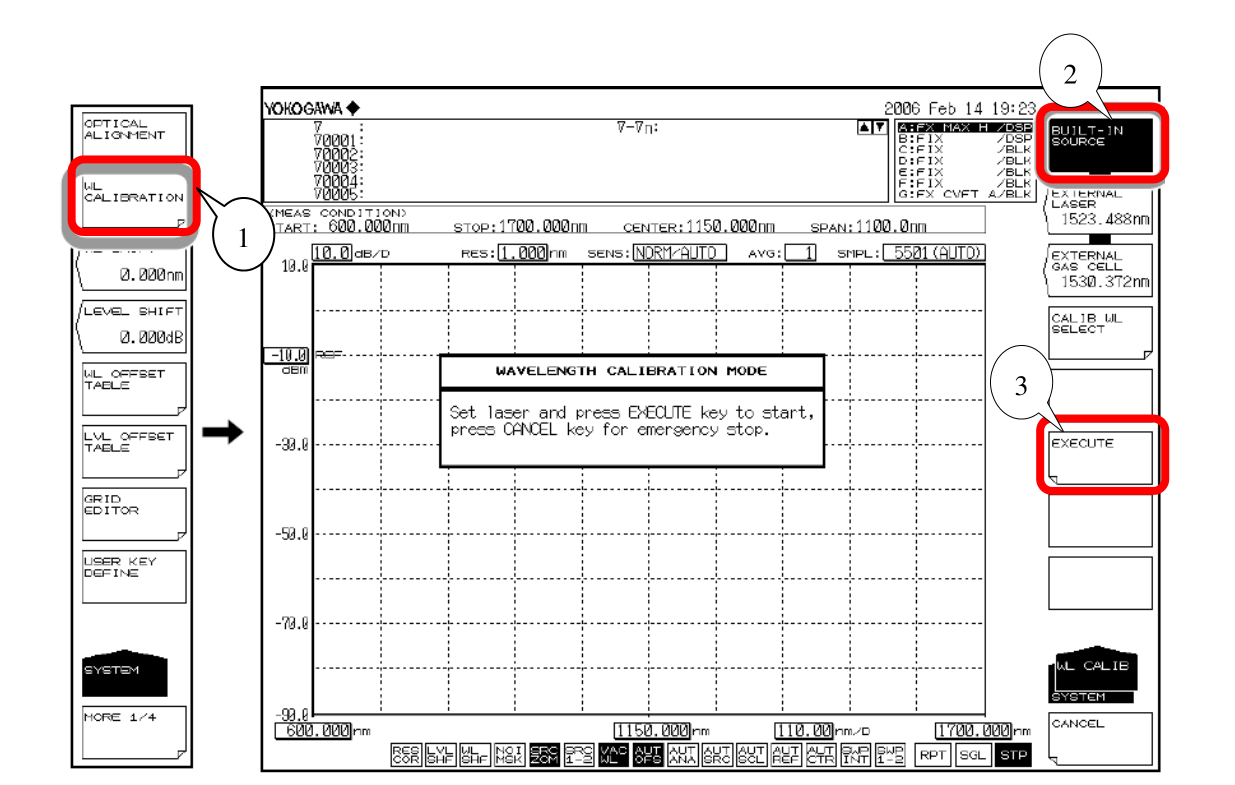

①按 SYSTEM WL CALIBRATION 軟鍵。
②按 BUILT-IN SOURCE 軟鍵。
③按 EXECUTE 軟鍵,執行波長校準。 校準結束后,返回之前得畫面。
測試條件設置
1、 校準完成后,自動掃描,自動調整分辨率,得到波長與功率得大致范圍。

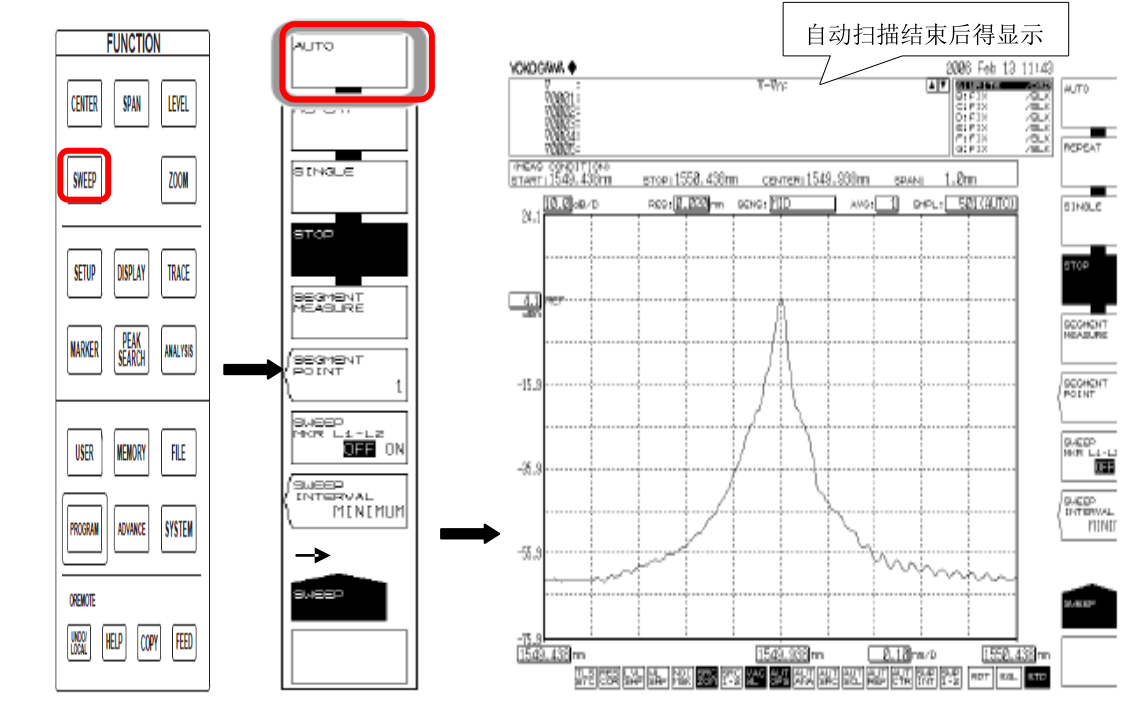

①按 SWEEP AUTO 軟鍵執行自動測量。

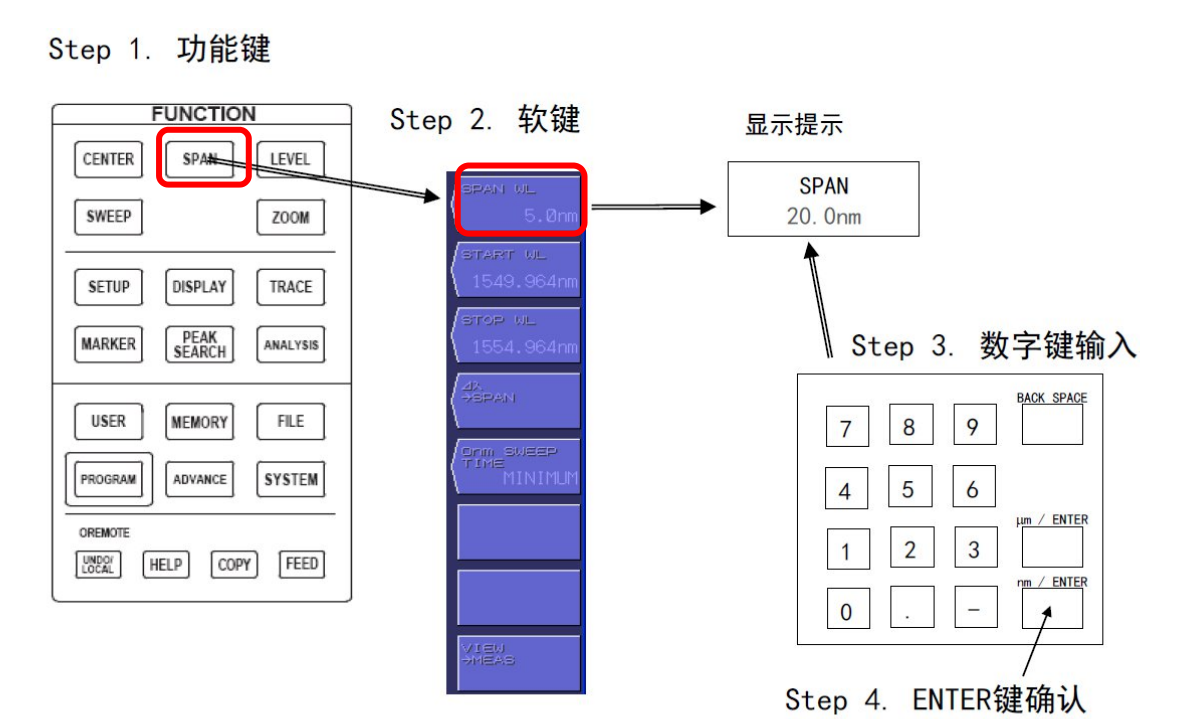

②設置掃描范圍,按 SPAN 鍵。

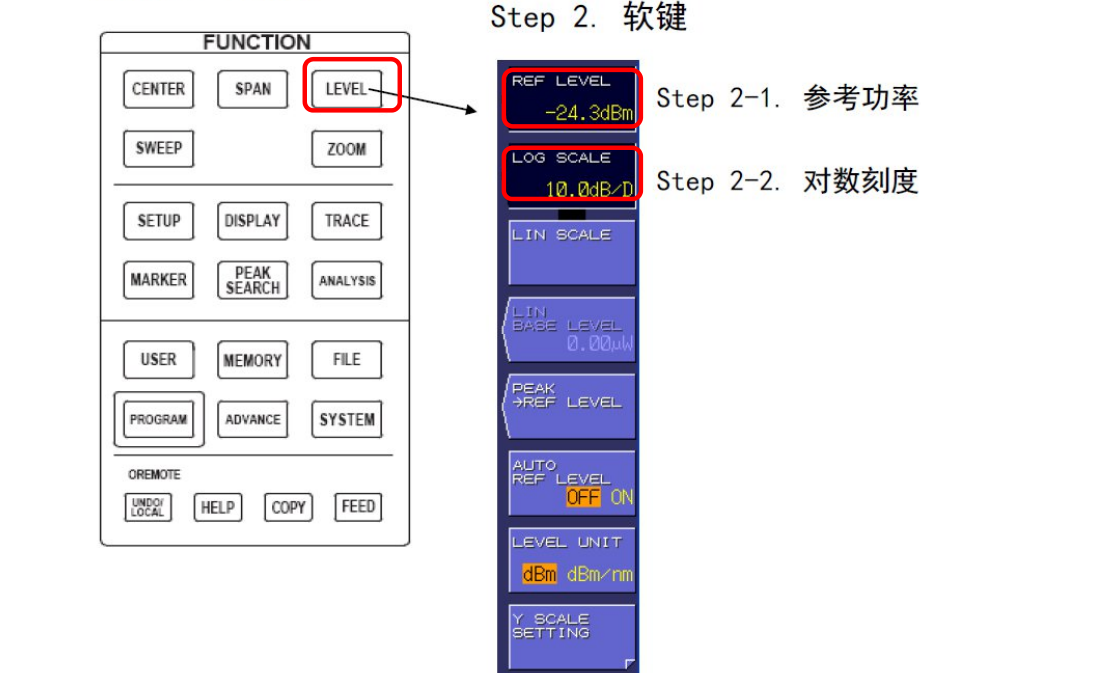

③設置參考功率與刻度,按 LEVEL 鍵,參考功率設為-3dBm,其她為默認值。

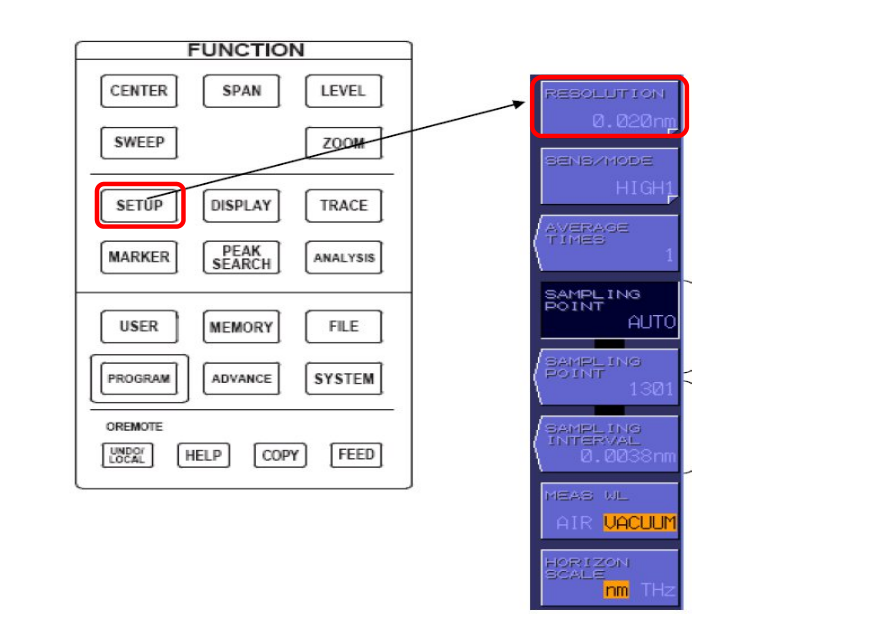

④按 SETUP 鍵,設置分辨率為最高精度 0、 02nm。

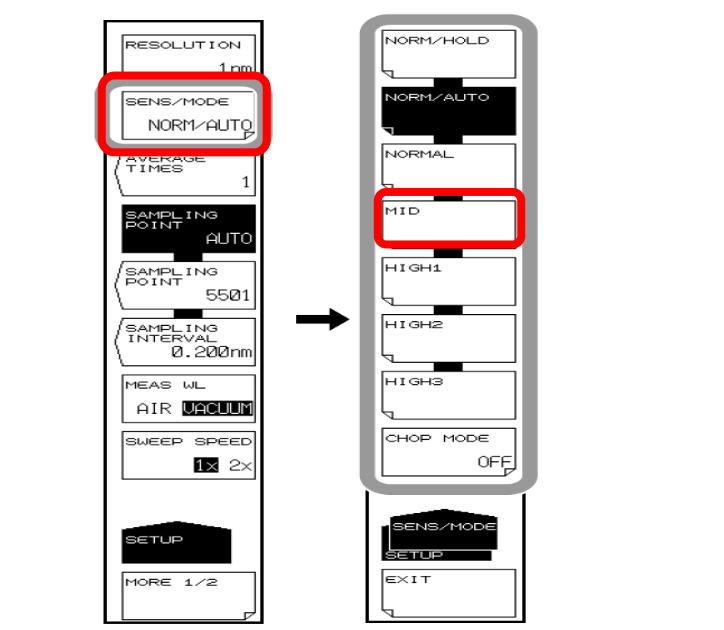

⑤設置靈敏度,模式為 MID,其她條件均為默認值。

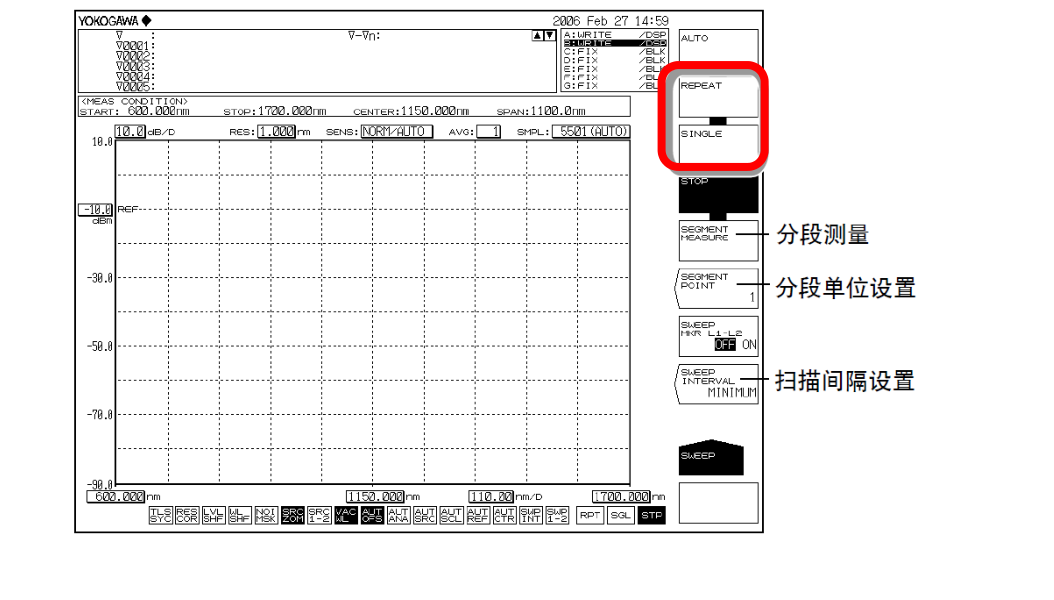

⑥設置完成開始測試,執行 REPEAT 重復掃描或者 SINGLE 單次掃 5~10 次后,按 STOP 鍵,分析并記錄數據。
分析：光貓上電后,用腳本長發光后直接接到測試拓?fù)渲小?/p>
1、 DFB-LD、 FP-LD 光源分析
①按 ANALYSIS,顯示與測量波形分析相關得軟鍵菜單
②按 ANALYSIS 1 軟鍵,顯示分析功能得選擇菜單。

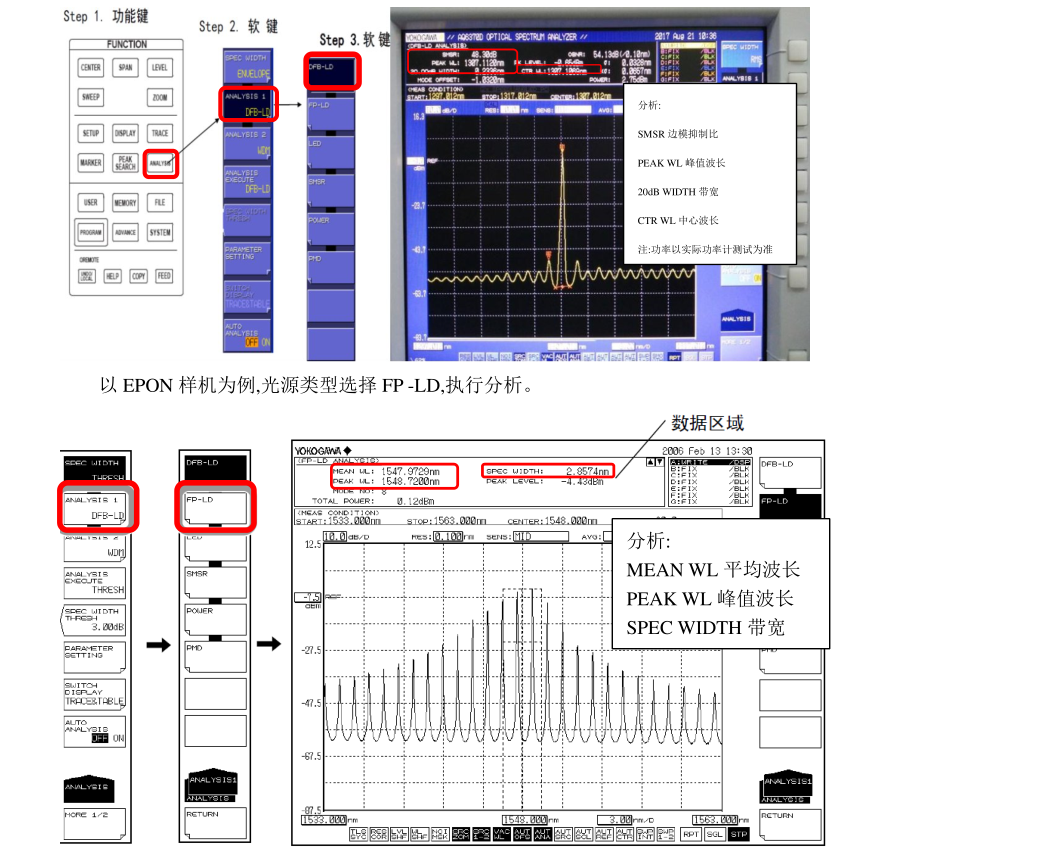

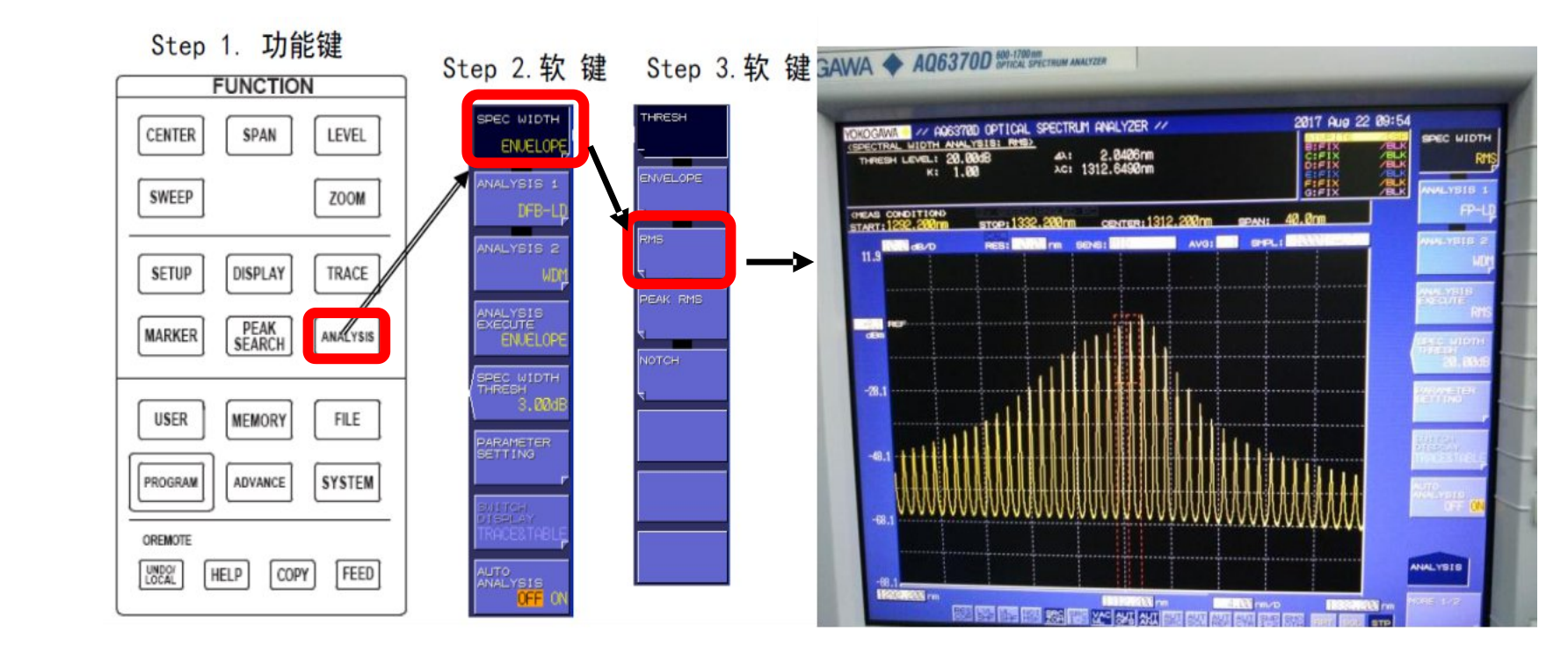

以 GPON 樣機為例,光源類型選擇 DFB-LD,執行分析,結果顯示在數據區域內
注意:在分析 FP-LD 光源時,數據區域內 SPEC WIDTH 測試得就是 3dB 帶寬,與 K 系數有關,當 K=1 時,SPEC
WIDTH 為原始帶寬;當 K=2 時,SPEC WIDTH 為修正過后得值,需根據實際需要進行更改。

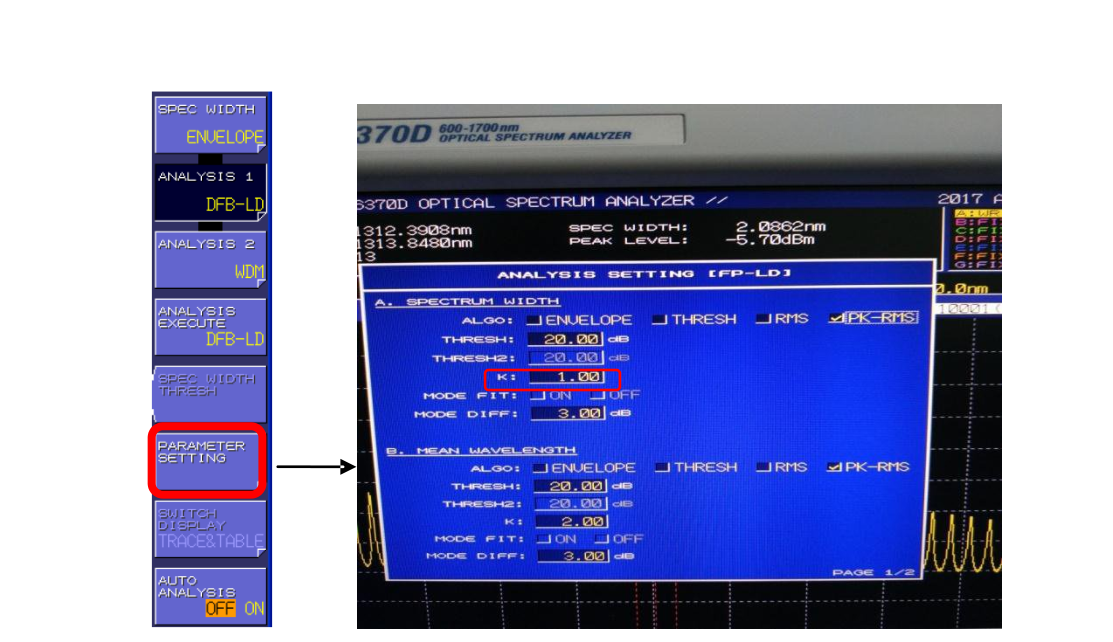

K 值更改進行以下操作:按 SYSTEM 鍵 ，PARAMETER SETTING 鍵 ，通過旋轉選擇 K 值鍵盤輸入進行
更改 ，按 CLOSE WINDOW 鍵開始重新測試

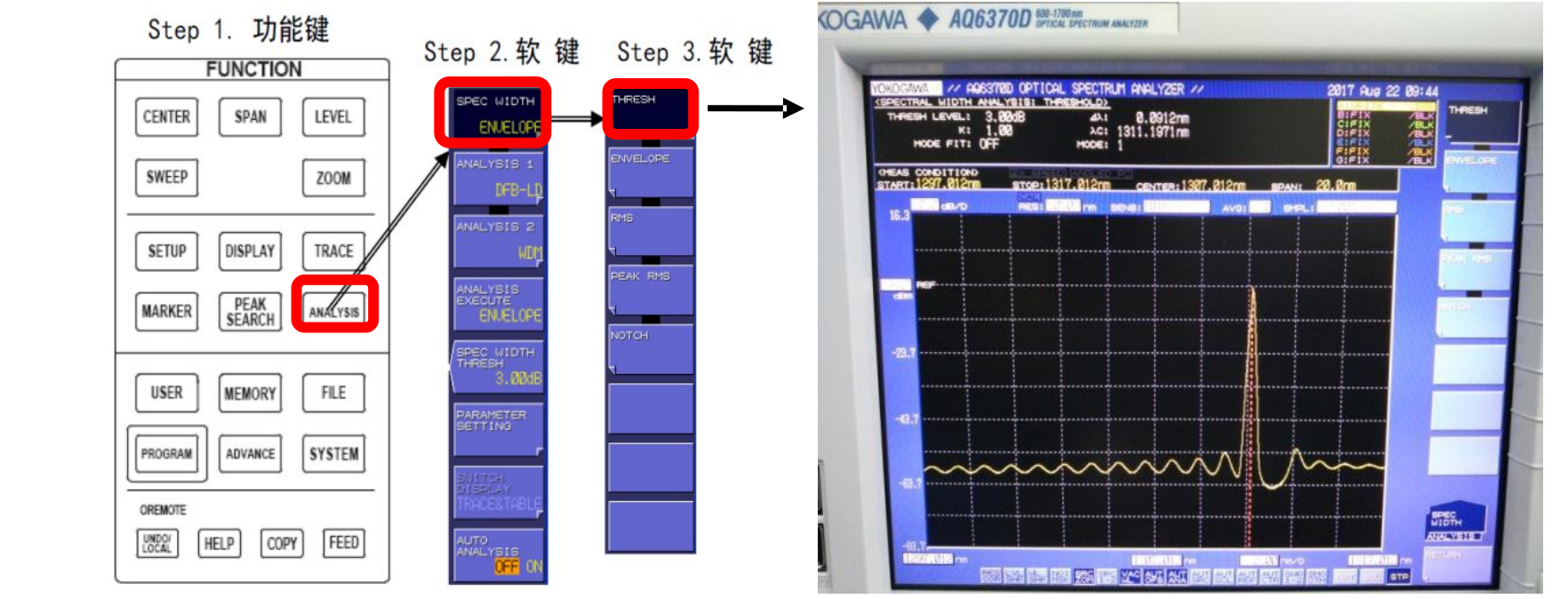

譜寬測量
1. 3dB 譜寬
2. RMS 譜寬(針對 FP-LD 光源)
保存數據：將測量數據保存到外部存儲器 U 盤中,文件類型為 GRAPHIC:
按 FILE 鍵 ITEM SELECT 軟鍵， GRAPHIC 軟鍵,GRAPHIC 被選并返回上層畫面， 按 WRITE 軟鍵顯示文
件列表 MEMORY ，選擇 EXT 輸入文件名 執行DONE,再執行 EXCUTE,保存完成
