（1 ） 光口設置

輸入信號的光功率不能過小， 不然測試效果不佳， 比較合適的入光功率在-5~-7dBm 左右。

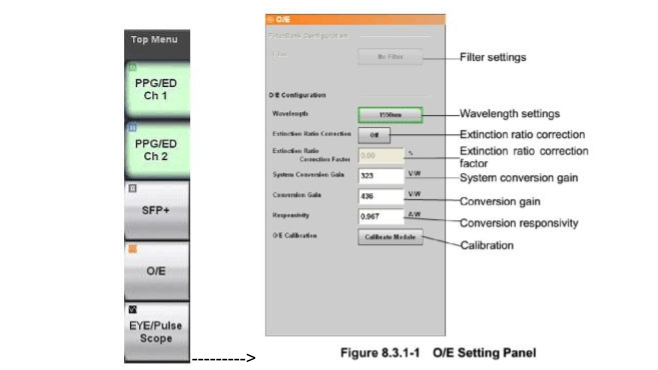

在儀表操作界面的頂端菜單上選擇 O/E, 可以打開光接口參數的相關設置， 如圖。選擇 Filter （濾波器）、

Wavelength（波長）， 其他值暫時不需要進行設置。

（ 2） 時鐘信號相關設置

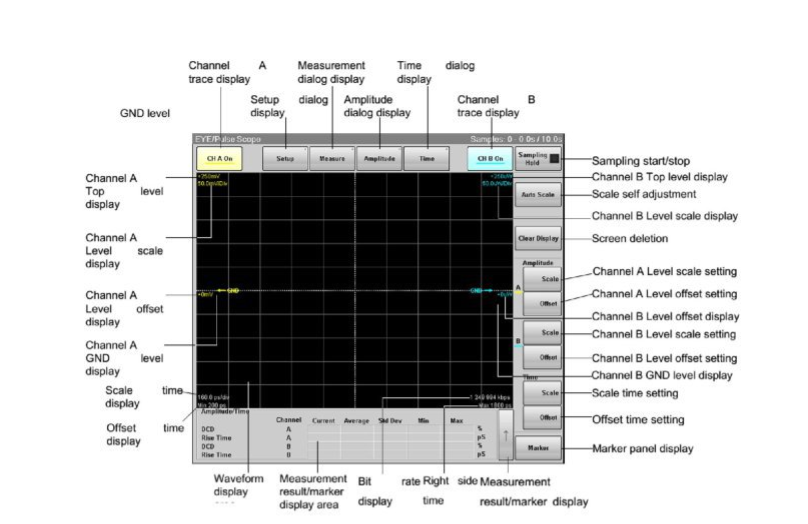

在儀表操作界面的頂端菜單上選擇 EYE/Pulse Scope, 可以打開眼圖界面， 如圖。

CHA 是用來測試電眼的， 而 CHB 是用來測試光眼的， 這里我們只測試光眼圖， 需要把 CHA 關閉，

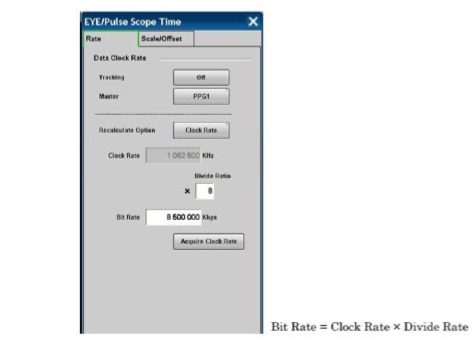

并確認打開 CHB。 在眼圖顯示窗口點擊 Time 打開時鐘方面的相關設置： 確定 Bitrate 和 Divide Ratio。

如 果 測 試 6G 信 號 的 眼 圖 ， Bitrate 輸 入6000000Kbps 即 6G， Divide Ratio 可按照誤碼儀的設定修改（20、 2 等）。

（ 3） 參數測試相關設置

在眼圖顯示窗口點擊 Setup 打開眼圖采樣點數及限制因素（ 時間、 波形數） 等相關設置。

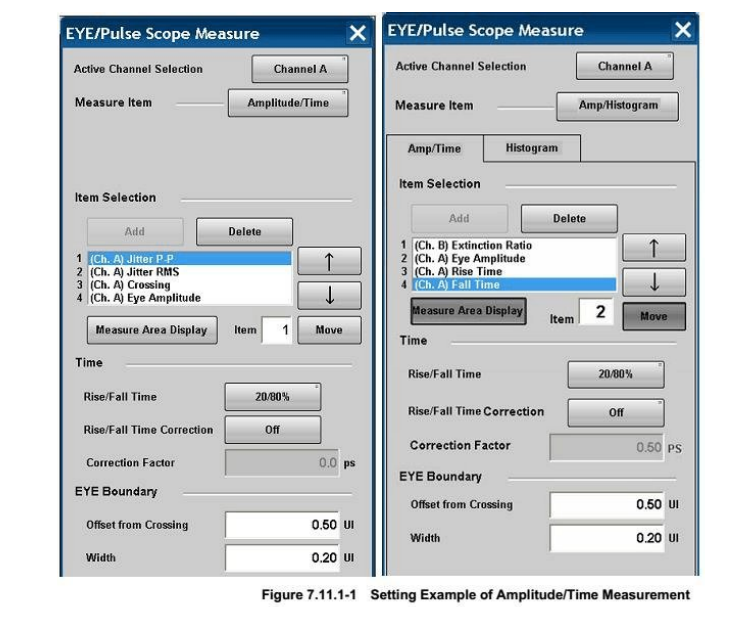

在眼圖顯示窗口 點擊 Measure 打開眼圖測試參數及眼圖模板余量等相關設置（ 注意要選擇相對于的

Channel B）。

校準說明

在開始測量之前最好進行校準操作， 分兩個部分， 如下：

O/E 校準：把 FC 蓋上（ 不能輸入光信號）， 然后執行校準 Calibration Module， 大概 5 秒后結束， 如圖：

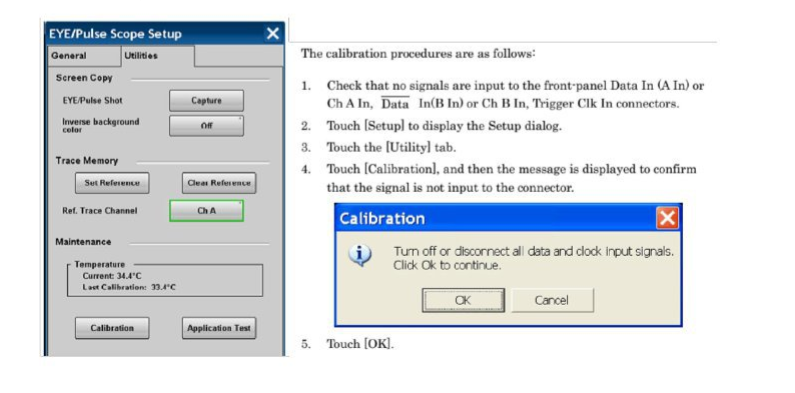

電平校準

在儀表接口 上不要接任何信號（ 包括時鐘觸發信號）， 然后在眼圖界面的菜單上選擇

Setup->Utility-> Calibration 完成校準。

BERTWave MP2100B Anritsu 安立是多合一的測試儀，帶有內置BERT和采樣示波器，用于支持光學模塊評估，包括BER測量，眼圖模板測試和眼圖分析等。

BERT和采樣示波器是評估光學通訊系統中使用的光學模塊時必要的測試儀。以前在評估QSFP+和SFP+等模塊時，需要分別配置BERT和采樣示波器?，F(xiàn)在有了 BERTWave MP2100B，其多合一設計將多達4通道的BERT和采樣示波器集成于一個小巧的18-cm深的單一機柜中，節省了作業空間。

此外，使用 BERTWave MP2100B Anritsu 安立時，無需變更連接線即可同步進行BER測量、眼圖模板測試和眼圖分析，從而縮短了測量時間。而且，BER測量通道可擴展至四個，4通道BER測量、眼圖模板測試和眼圖分析可同步進行。最后，內置的SFP+模塊插槽可無需使用外部光源。

BERTWave MP2100B Anritsu 安立的 BERT 能測量比特速率在 125 Mbit/s 到 12.5 Gbit/s 之間的誤碼率(BER)，其內置多達 4 通道的 BERT 選件使得 QSFP+ 和 AOC 等多通道光模塊測試系統的配置變得輕松簡單。差分信號不但支持誤碼率（BER）測量，且支持眼圖模板測試和眼圖分析。
