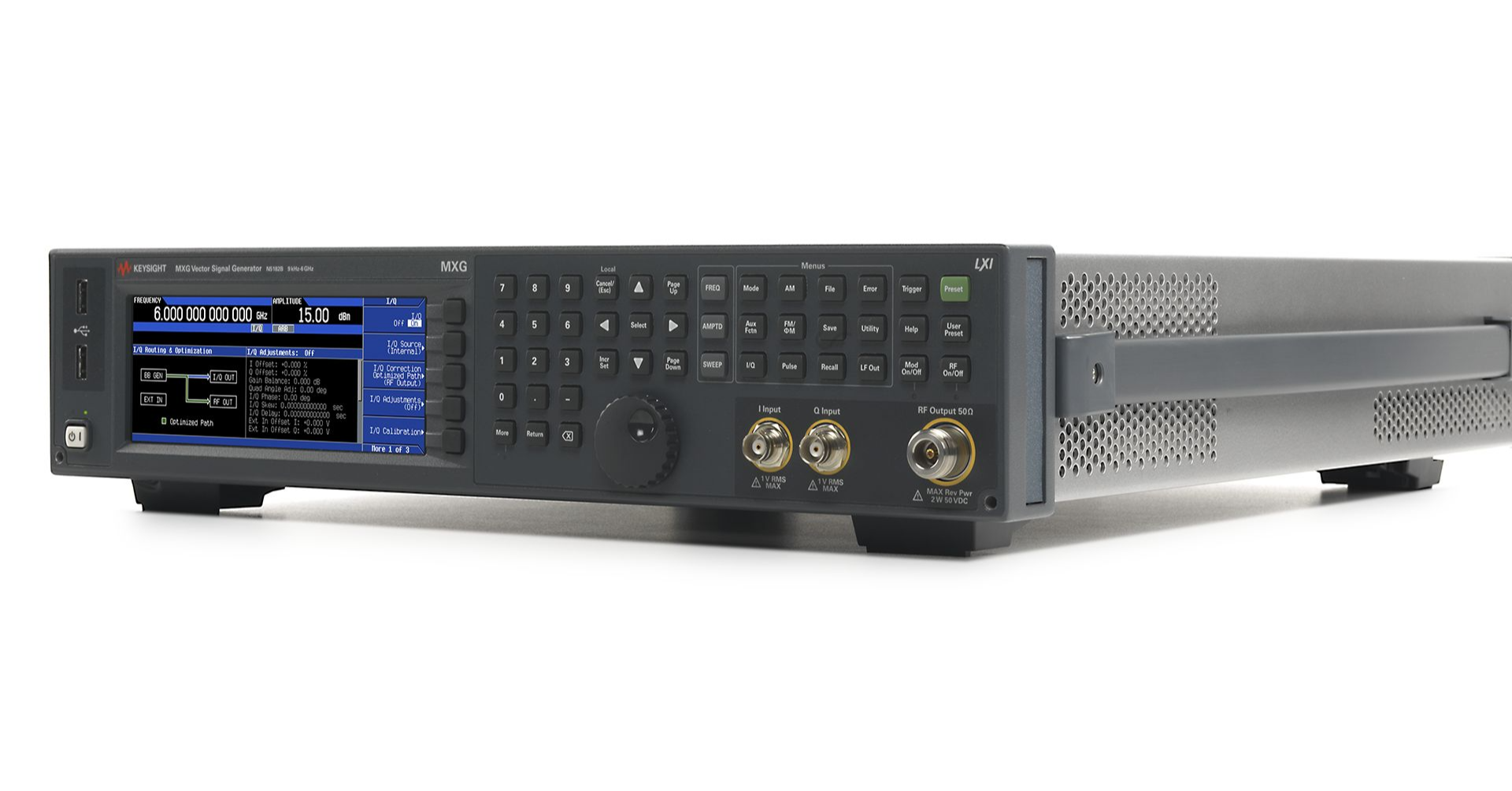

KEYSIGHT N5182B 9kHz–6GHz MXG 矢量信號發生器低相噪高功率寬調制帶寬無線通信測試優選

主要特性：

KEYSIGHT N5182B 是是德科技面向無線通信與射頻測試的中高端矢量信號發生器，以低相噪、高功率、寬調制帶寬為核心優勢。支持 9 kHz–3/6 GHz（可選 7.2 GHz）全頻段覆蓋，80 MHz 矢量調制帶寬滿足 5G NR、WiFi 6/6E 等新一代無線標準測試需求。標配 OCXO 高穩定時基，支持多種模擬與數字調制，可生成精準的標準與自定義信號。兼容 PathWave 軟件生態與自動化測試系統，廣泛應用于 5G/6G、物聯網、衛星通信、射頻器件等領域的研發與生產測試。

獲取報價

你的位置：首頁

產品中心

KEYSIGHT N5182B 9kHz–6GHz MXG 矢量信號發生器低相噪高功率寬調制帶寬無線通信測試優選

概述

一、產品差異化優點

寬頻 + 寬調制，覆蓋主流無線標準：9 kHz–3/6 GHz（可選 7.2 GHz），80 MHz 矢量調制帶寬，完美支持 5G NR、LTE、WLAN 6/6E、GNSS 等新一代無線通信測試。
超低相噪 + 高功率，信號純凈強勁：1 GHz/20 kHz 偏移相噪低至 - 146 dBc/Hz，1EA 選件下 10 MHz–3 GHz 輸出功率達 + 26 dBm，保障接收機與器件測試精度。
900 μs 快切換，提升測試吞吐量：列表 / 步進掃描模式下 < 900 μs 頻率切換速度，大幅縮短批量測試時間，適配產線高吞吐量需求。
大波形內存 + 軟件生態，信號生成靈活：內置 1024 MSa 任意波形內存，支持 PathWave Signal Studio 軟件，一鍵生成標準與自定義調制信號，降低測試開發成本。
多接口兼容，自動化便捷：LAN (1000BaseT)/GPIB/USB 2.0 接口，支持 LXI、SCPI、IVI-COM，無縫融入自動化測試系統。
高穩定時基，長期測試可靠：標配 OCXO 時基（老化率 5×10?1?/ 天），保障長期頻率穩定與信號一致性，適合長時間老化與一致性測試。
向后兼容，保護投資：兼容 E4438C、E8267D 等前代信號發生器，降低系統升級成本，保護現有測試資產。
緊湊設計，部署靈活：2U 機架式設計，節省測試臺空間，適配實驗室與產線多種部署場景。

二、產品詳細參數

參數類別	具體參數
頻率范圍	9 kHz–3 GHz（503 選件）/9 kHz–6 GHz（506 選件）/9 kHz–7.2 GHz（506+X07 選件）
頻率分辨率	0.001 Hz
輸出功率（標準 / 1EA 選件）	9 kHz–10 MHz：+13/+17 dBm；10 MHz–3 GHz：+18/+26 dBm；3–6 GHz：+16/+19 dBm
步進衰減器	0–130 dB（5 dB 步進，電子衰減）
相位噪聲	-146 dBc/Hz @1 GHz, 20 kHz offset（典型）
頻率切換速度	<900 μs（列表 / 步進掃描模式，典型）
頻率穩定度	OCXO：老化率 5×10?1?/ 天（標配）
矢量調制帶寬	80 MHz（標配）
任意波形內存	1024 MSa（標配）
調制方式	AM/FM/PM/ 脈沖（模擬）；QPSK/QAM/OFDM/5G NR/LTE/WiFi/GNSS（數字，需軟件支持）
射頻連接器	N 型（公頭，50 Ω）
控制接口	LAN (1000BaseT)、GPIB、USB 2.0（支持 LXI）
外形尺寸	2U 機架式（88 mm H × 426 mm W × 489 mm L）
供電	100/120/220/240 VAC，50/60 Hz，最大 300 W
重量	≤15.9 kg（凈重）

三、應用場景

5G/6G 通信測試：5G NR FR1、LTE-A Pro、NB-IoT 等基站與終端的發射機、接收機性能測試，驗證調制精度、EVM、ACPR 等關鍵指標。
WLAN 6/6E/7 測試：WiFi 6/6E/7、802.11ax/be 等無線局域網設備的調制特性、吞吐量、抗干擾能力測試，保障高速無線連接性能。
GNSS 衛星導航測試：GPS、GLONASS、Galileo、北斗等衛星導航信號生成，測試導航接收機的捕獲、跟蹤、定位精度與抗干擾能力。
射頻器件參數測試：濾波器、放大器、混頻器、衰減器、開關等無源 / 有源器件的增益、插損、回損、諧波、調制特性測試，精準表征器件性能。
物聯網（IoT）設備測試：NB-IoT、LoRa、Sigfox 等低功耗廣域網設備的發射功率、接收靈敏度、調制質量測試，保障物聯網設備可靠通信。
產線批量測試與校準：無線終端、射頻模塊的出廠功率、頻率、調制特性篩查與校準，通過自動化測試系統實現批量一致性測試，提升生產效率。
科研與實驗室研發：高校、科研院所無線通信、射頻電路、新型通信技術研究中的信號生成與測試，為前沿技術研發提供可靠信號源支撐。
