一、產品差異化優點
多模式集成一體化:集成偏振控制器、偏振分析儀雙重核心功能,支持穩定、開關、擾碼、分析四大工作模式,無需額外搭配設備,滿足多場景偏振測試需求,簡化測試流程。
高速偏振切換與分析:SOP單次切換僅需幾微秒,循環速率超40kHz,全龐加萊球覆蓋僅需幾毫秒;采樣率最高1MSa/s,可實現高速精準的偏振態捕獲與分析,大幅提升測試效率。
高穩定性與耐用性:采用無活動光學部件設計,結構堅固抗干擾,可適應復雜測試環境;支持“設置后不管”模式,輸入SOP波動漂移時仍能維持穩定輸出,保障測試數據一致性。
靈活適配與系統集成:配備LAN、USB雙接口,兼容新SCPI命令集與VISA資源,可與光通信應用軟件套件聯動執行單次掃描頻譜PDL測量;支持與可調諧激光源、功率計等設備協同工作,適配自動化測試系統。
寬場景適配特性:工作波長覆蓋1240-1650nm,適配標準單模光纖傳輸;支持斯托克斯參數定義輸出SOP、自定義SOP序列切換,精準匹配不同測試場景的偏振控制需求。
二、產品詳細參數

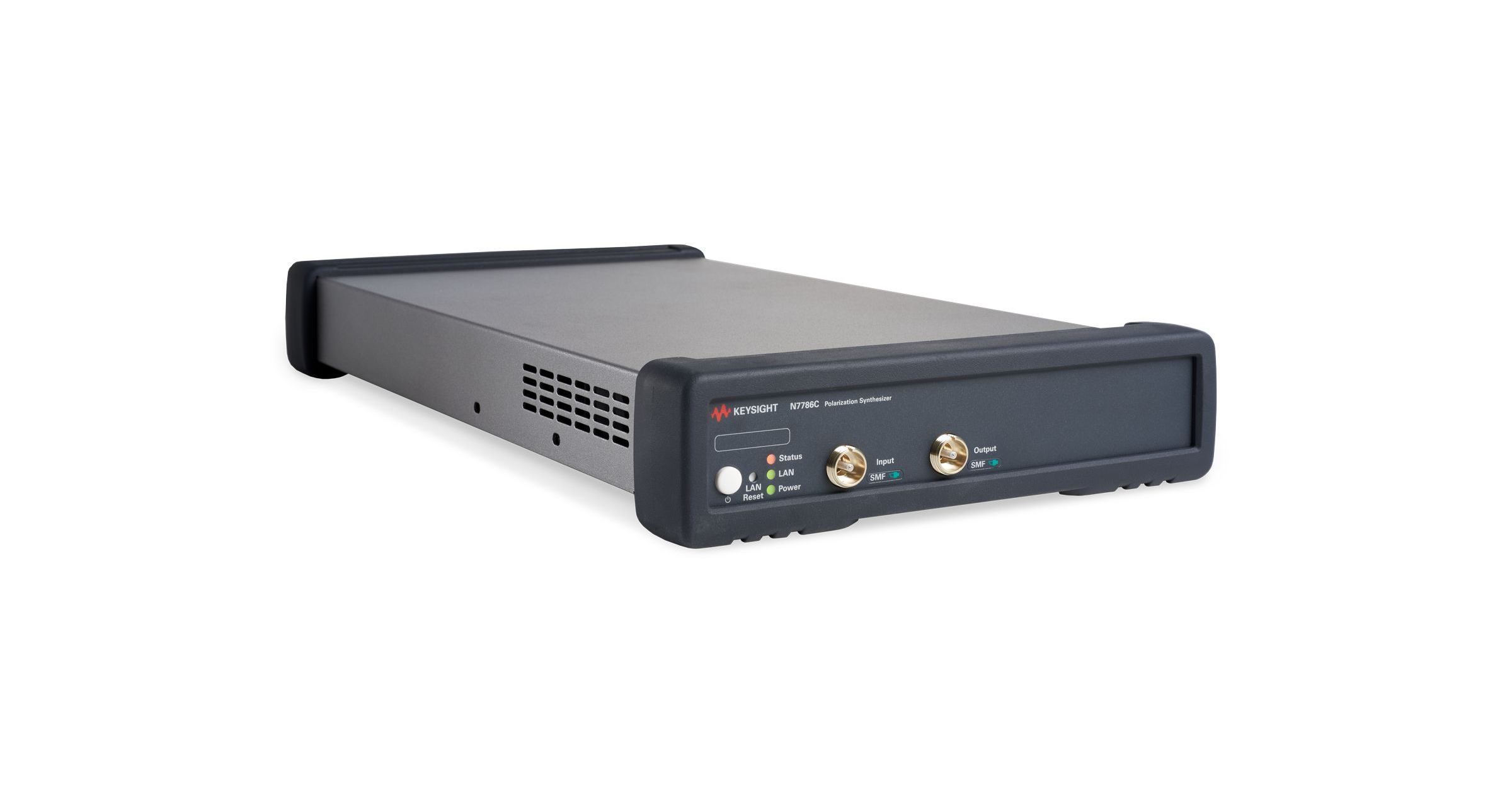

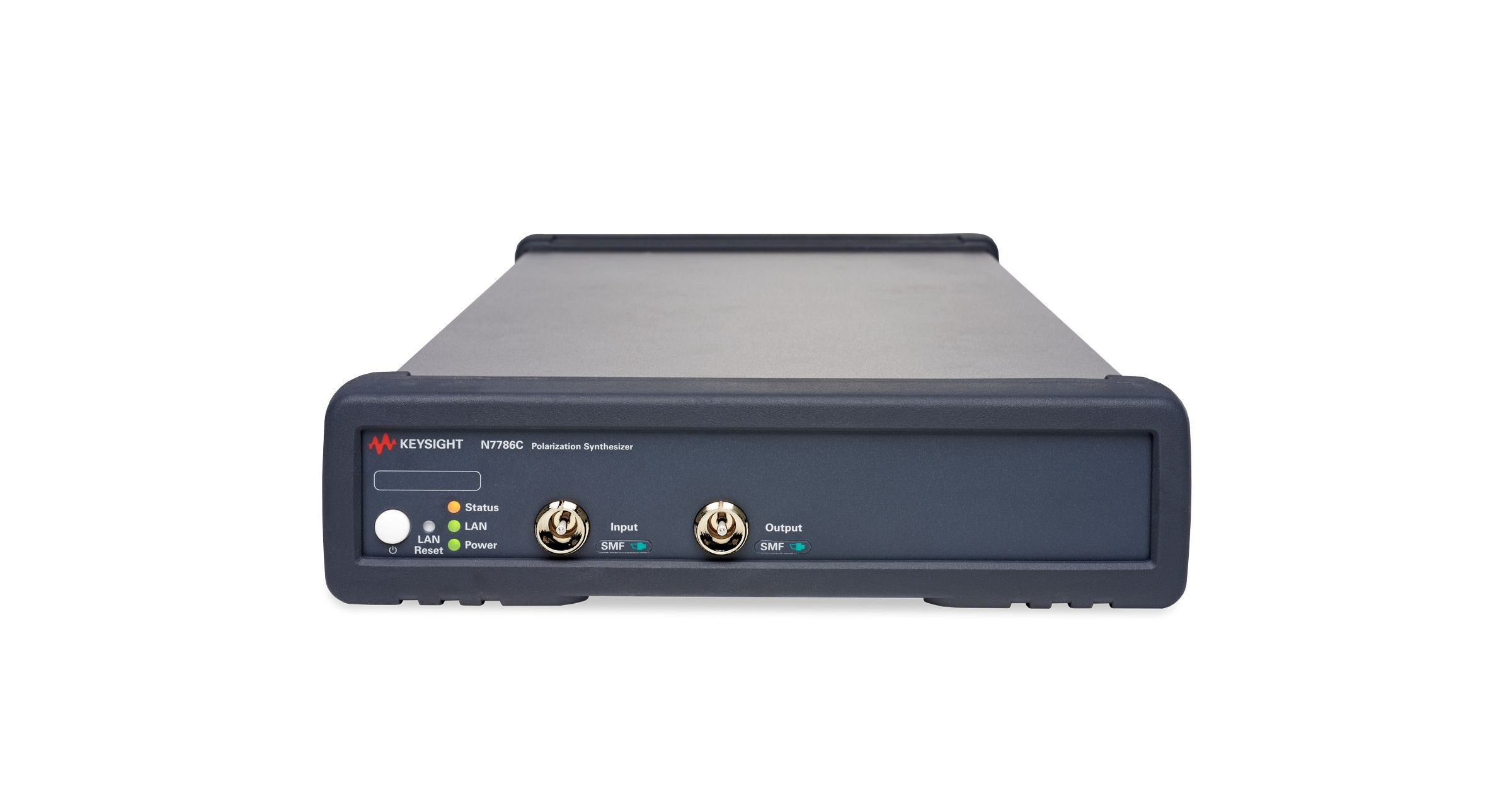

核心型號:KEYSIGHT N7786C 偏振綜合儀
工作波長范圍:1240 nm - 1650 nm
核心組件:高速鈮酸鋰偏振控制器、偏振分析儀
工作模式:偏振穩定器、SOP開關、傳統擾碼器、偏振分析儀
SOP切換速度:?jiǎn)未吻袚Q幾微秒
SOP循環速率:超過40 kHz
SOP序列循環速度:最高100 kSOPs/s
龐加萊球覆蓋時間:幾毫秒
采樣率(偏振分析模式):最高1 MSa/s
適配光纖類型:標準單模光纖(SMF)
控制接口:LAN接口、USB接口
編程支持:新SCPI命令集,支持VISA資源
聯動功能:兼容光通信應用軟件套件(PAS),可與可調諧激光源、功率計等聯動
機械特性:1個機架單元高,緊湊設計
光學特性:無活動光學部件
觸發功能:支持電子觸發輸入(擾碼器與外部事件同步)
輸出SOP定義方式:設置后不管、斯托克斯參數定義、自定義序列
三、應用場景
光器件偏振特性測試:用于光濾波器、光放大器、光開關等器件的偏振相關損耗(PDL)、偏振模色散等特性測試,可與可調諧激光源聯動執行單次掃描頻譜PDL測量,精準捕獲器件偏振響應特性。
光通信系統驗證:適配DWDM系統、光纖傳輸網絡等場景的偏振穩定性驗證,可穩定輸出偏振態(SOP),抵御輸入偏振波動漂移,保障系統傳輸性能,快速定位偏振相關故障。
光發射機研發制造:用于光發射機、光模塊的研發與批量生產測試,高速SOP切換與循環功能可模擬復雜偏振場景,驗證設備在不同偏振態下的工作穩定性,提升產品可靠性。
實驗室科研與方案驗證:適用于高校、科研機構光電子領域科研項目,支持自定義SOP序列與高速采樣分析,可滿足偏振控制算法研發、新型光器件性能驗證等前沿科研需求。
多設備協同測試:與N7778C可調諧激光源、N774xC多端口功率計等設備聯動,為濾波器阻帶/通帶測量、光鏈路整體性能測試提供更佳波長掃描準確度與動態量程,適配一體化測試方案。
