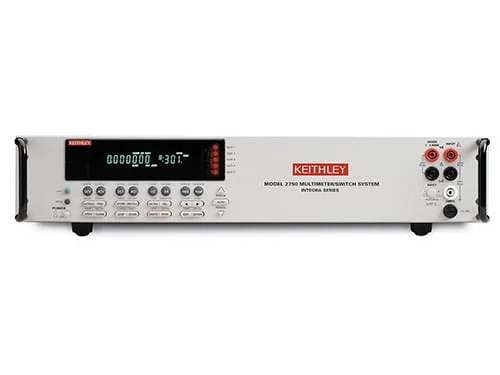

Keithley 2700 集成式測試系統 6.5位高精度萬用表+數據采集+開關一體化解決方案
Keithley 2700 集成式測試系統 6.5位高精度萬用表+數據采集+開關一體化解決方案
一、品牌介紹
二、產品特點
一體化集成設計：整合數字萬用表、開關系統與數據記錄儀功能，替代多臺分立儀器，節省機架空間與采購成本，半機架2U高度適配臺式與機架安裝場景。
高精度測量性能：搭載專利6.5位（22位）測量引擎，直流電壓最佳精度達±0.003%+3.5字，電阻分辨率低至100μΩ，溫度測量精度±0.2℃，兼顧精度與測試速度。

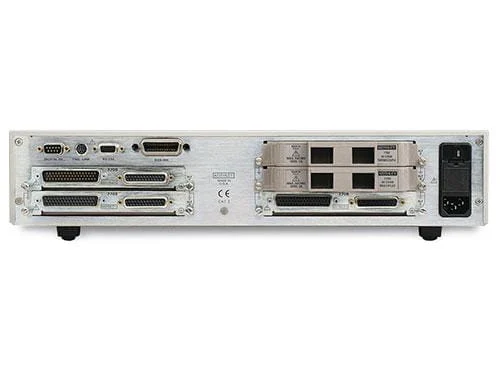

靈活擴展能力：配備2個擴展插槽，兼容12種開關/控制插件模塊，可擴展至80路差分輸入通道，支持300V通道隔離，滿足多測點同步測試需求。
豐富功能覆蓋：支持14種測量功能，含交直流電壓/電流、2/4線電阻、頻率、周期及熱電偶/RTD/熱敏電阻溫度測量，內置信號調理與濾波功能。
高效便捷操作：配備前置面板輸入接口，搭配Excelinx-1A數據記錄軟件，實現快速組態與數據導出，支持GPIB、RS-232通訊，適配自動化測試系統集成。
三、產品規格
測量范圍：直流電壓最大1000V，交流電壓最大750V；交直流電流最大3A；電阻最大100MΩ；溫度最大1820℃（熱電偶適配）。
測量精度：直流電壓±0.003%+3.5字，直流電流±0.05%+8字，電阻±0.01%+4字，溫度±0.2℃。
分辨率：直流電壓0.1μV，直流電流1μA，電阻1μΩ，溫度0.001℃。
擴展能力：2個插槽，支持12種插件模塊，最大80路差分輸入通道，300V通道隔離。
測試速率：內存掃描速率180次/秒，總線掃描速率145次/秒，最大內部觸發速率2000次/秒。
通訊接口：GPIB、RS-232。
物理參數：尺寸89×213×370mm，重量6.5kg，支持鋰電池供電。
軟件支持：Excelinx-1A數據記錄軟件，支持自動化組態與數據分析。
四、應用場景
電子元器件測試：適用于生產線及實驗室中電阻、二極管等元器件的參數精準測量，支持多通道并行測試，提升批量檢測效率。
溫度監測與巡檢：搭配熱電偶、RTD等傳感器，搭建多通道溫度巡檢系統，廣泛應用于環境監測、產品老化測試及工業過程溫度監控。
電池性能測試：精準監控電池組電壓、微小電流變化，記錄電池老化趨勢與循環性能，為電池研發與質量管控提供數據支撐。
半導體與材料研究：憑借高精度與低噪聲特性，用于半導體器件參數測試、進階材料電學特性分析，滿足科研級測試需求。
自動化測試系統：作為核心測量單元集成于自動化測試平臺，適用于3D感測、無線設備等終端產品的量產測試與程序監控。
