Keithley DMM6500 數字萬用表 高精度測量 觸摸屏瞬態信號測試儀
Keithley DMM6500 數字萬用表 高精度測量 觸摸屏瞬態信號測試儀
一、品牌介紹
二、產品特點
高精度長效測量：直流電壓基本精度達0.0015%，一年期精度25ppm、兩年期30ppm，可延長校準周期，電流測量范圍覆蓋10pA至10A，適配寬動態范圍測試需求。

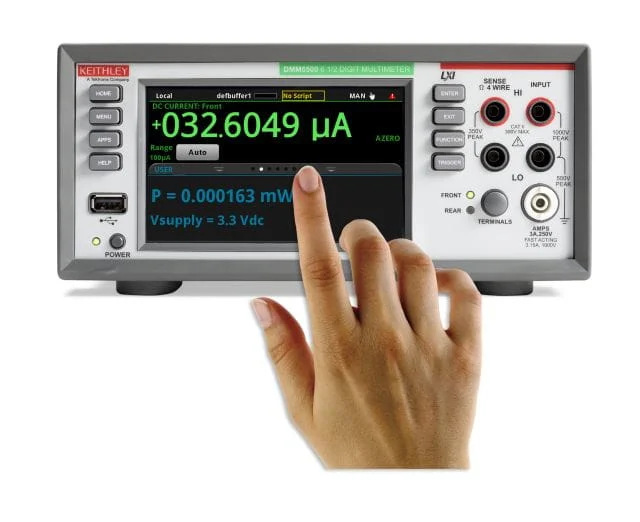

智能觸控與可視化：5英寸電容觸摸屏支持捏合縮放、滑動等手勢操作，可直接查看波形、趨勢圖與統計數據，內置圖形顯示器實現數據即時研判，簡化分析流程。
瞬態信號捕捉能力：搭載1MS/s 16位數字化器，可捕獲微秒級電壓/電流瞬態異常信號，無需額外儀器即可采集波形，適配電源開關、電池脈沖放電等場景測試。
多功能集成與擴展：標配15種測量功能，含電容、溫度（RTD/熱電偶）、二極管測試等；可選2000-SCAN掃描卡擴展至10通道，支持多測點自動切換。
靈活兼容與自動化：支持SCPI、TSP腳本、Keithley 2000及Keysight 34401A指令仿真，適配舊系統代碼遷移；內置700萬讀數存儲，配備多類通信接口，易集成于自動化測試系統。
三、產品規格
精度指標：直流電壓基本精度0.0015%，一年期25ppm，兩年期30ppm，6.5位分辨率
測量范圍：電流10pA-10A，電阻1mΩ-100MΩ，功率1mW-100MW
數字化性能：1MS/s采樣率，16位分辨率，支持瞬態信號捕獲
存儲容量：可存儲700萬個讀數，支持USB主機端口存儲配置與數據
操作界面：5英寸多點觸控電容屏，圖形化顯示，支持多語言操作

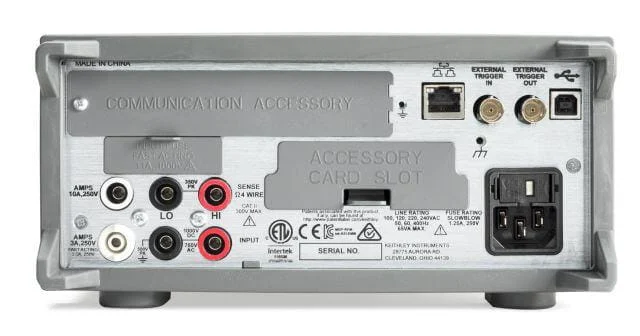

通信接口：標配USB-TMC、LXI/以太網，可選GPIB、RS-232、TSP-Link
測量功能：15種標配功能，含電壓、電流、電阻、電容、溫度等
擴展能力：可選掃描卡擴展至10通道，支持多通道自動切換
兼容性：兼容多類SCPI指令仿真，支持TSP腳本編程
測量速度：對50/60Hz電源線，最短測量周期8.3μs/10μs
四、應用場景
半導體與電子研發：適配低功耗器件漏電流監測（10pA級）、接口信號分析及靜態參數測試，精準捕捉器件瞬態響應特性。
汽車電子與新能源：用于電池管理系統（BMS）性能分析、車載傳感器校準，以及電機驅動能效與發熱測試，保障組件可靠性。
科研與計量實驗室：滿足高精度標準儀器溯源需求，適配材料電性研究、信號波動記錄及醫療設備性能調測，提供穩定數據支撐。
工業自動化與質控：支持多通道溫度、電壓自動巡檢，適配老化測試中的長期趨勢監控與嵌入式系統模塊一致性驗證。
產線自動化測試：依托快速測量與多協議兼容能力，集成于生產線實現批量器件測試，提升吞吐量與檢測一致性。
