一、品牌介紹
Keithley(吉時利)隸屬于泰克科技(Tektronix),擁有七十余年電氣測試儀器研發與服務經驗,專注為半導體、電子制造、科研教育等領域提供高精度測試測量設備與解決方案。品牌在低電平測量領域積淀深厚,憑借直流電氣測量技術優勢,研發涵蓋數字源表、皮安表、納伏表等多品類產品,多次榮獲行業大獎,在工程師與科學家中樹立了可靠聲譽,產品銷售覆蓋80多個國家和地區,具備完善的技術支持體系。
二、產品特點

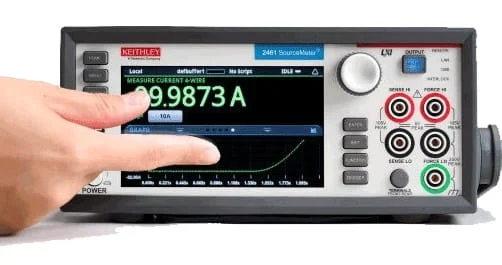

智能交互設計:配備5英寸高分辨率電容觸摸屏,采用圖標化菜單結構,相比傳統按鍵儀器減少50%配置步驟,摒棄繁瑣多層菜單,內置context-sensitive前端幫助功能,實現直觀操作,降低學習成本。
高精度測量能力:基本測量精度達0.012%,支持6.5位分辨率,具備10fA電流與10nV電壓測量分辨率,新增20mV和10nA源/測量量程,增強微弱信號檢測靈敏度,有效抑制環境干擾。
多功能集成特性:整合電壓源、電流源、高精度萬用表功能,支持四象限源沉操作,可同時作為電源輸出與負載模擬,滿足復雜器件I-V特性分析需求,替代多臺儀器組合使用。
靈活擴展與兼容:支持SCPI、TSP腳本編程及2400 SCPI兼容模式,適配自動化測試系統集成;前端USB存儲接口可實現數據、程序及配置文件的存儲與儀器固件升級,前后面板分別配備香蕉插孔與三軸連接接口,適配不同測試連接需求。
高效測試模式:內置四種“快速設置”模式,可快速完成測試參數配置,縮短測試準備時間,提升整體測試效率,兼顧基礎與高級測量應用場景。
三、產品規格
輸出范圍:電壓最大200V,電流最大1A,功率20W
測量精度與分辨率:基本測量精度0.012%,6.5位分辨率,電流測量分辨率低至10fA,電壓測量分辨率低至10nV
靈敏度量程:支持20mV電壓量程與10nA電流量程,適配低電平信號測試
操作模式:四象限源沉(source/sink)操作,支持電壓、電流、電阻測量及I-V特性分析
接口配置:前端USB存儲接口,前后面板分別為香蕉插孔與三軸連接接口,支持GPIB、USB、以太網接口
編程支持:SCPI指令集、TSP?腳本編程模式,兼容2400系列SCPI指令
顯示與交互:5英寸高分辨率全彩色電容觸摸屏,圖標化菜單,context-sensitive幫助功能
四、應用場景
半導體與納米材料測試:適用于石墨烯、碳納米管、納米線等納米材料的電子輸運特性表征,可精準測量亞微安級電流變化,助力材料導電機制研究與霍爾效應測試。
有機電子與印刷電子領域:針對電子墨水、導電聚合物薄膜、印刷電路等低功耗器件,精準評估電阻率與穩定性,支持柔性傳感器形變過程中的電學響應實時監測。
新能源與光電測試:用于太陽能電池、鈣鈦礦薄膜電池、LED/AMOLED等器件的光電轉換效率評估,通過四象限模式模擬光生電流與負載響應,為材料改性提供數據支撐。
分立器件與無源組件測試:可對二極管、晶體管、電阻器等器件進行I-V特性分析,支持雙引線、三引線器件測試,適配元器件生產質檢與研發表征需求。
科研與教育場景:為高校材料研究、量子計算相關實驗提供高精度測量工具,其易用性適合教學場景,幫助學生快速掌握源表操作與電氣特性測試方法。
