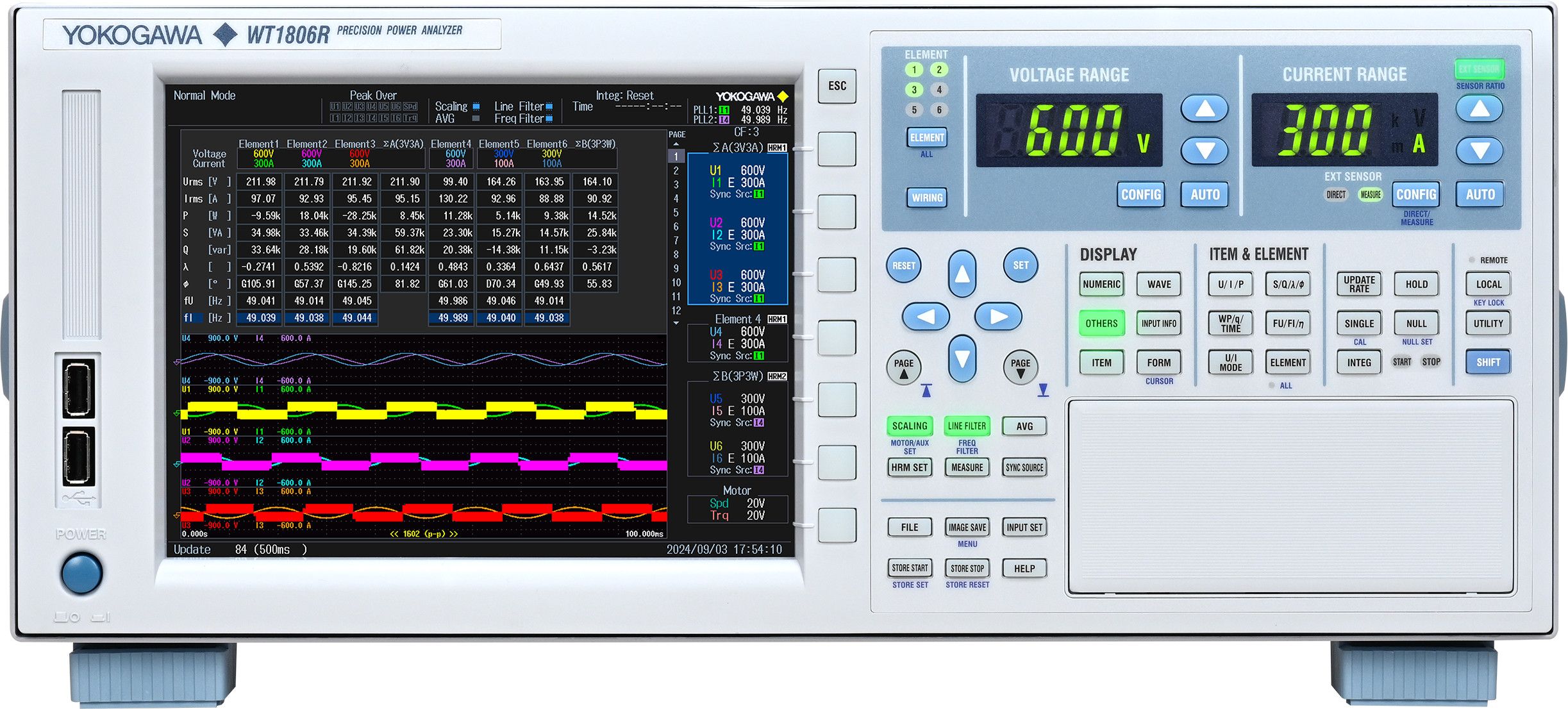

1. 品牌介紹
YOKOGAWA（橫河電機）深耕測量測試領域多年，始終以精準、可靠的技術理念為核心，專注于為全球各行業提供高品質的測量儀器與解決方案。憑借深厚的技術積累與嚴苛的質量管控，橫河電機的產品廣泛應用于工業制造、汽車電子、能源電力等多個領域，致力于通過先進的測量技術助力用戶提升測試效率、保障產品質量，贏得了市場的廣泛認可與信賴。
2. 產品特點
多通道同步測量能力：支持最多6個輸入通道同步測量，采樣率達2MS/s（16位），可同時捕獲多路電壓、電流信號，搭配高分辨率8.4英寸XGA顯示器，支持最多6組波形分屏瀏覽及12頁測量參數展示，適配多相系統與復雜設備的協同測試需求。
寬量程高精度測量：AC測量基本功率精度可達“讀數的0.05% + 量程的0.05%”，有效測量范圍覆蓋所選電壓、電流量程的1%~110%，可直接測量15mV~1100Vrms電壓、0.1mA~5.5Arms（5A輸入單元）及10mA~55Arms（50A輸入單元）電流，低功率因數誤差（視在功率±0.07%）保障大相移、高頻工況下的測量準確性。
全面諧波分析功能：在50/60Hz基波頻率下可完成多達500次諧波分析，支持基波、諧波成分及總諧波失真（THD）測量；可選雙諧波分析功能，可同時測量兩個不同來源的諧波，適配變頻器、變速電機等設備的輸入輸出諧波檢測需求。
靈活適配多樣測試場景：支持0.1Hz低頻信號測量，可滿足電機低速運行狀態下的穩定測試；數據更新周期可在50ms~20s間選擇9個檔位，也可跟隨輸入頻率自動調整，低速運行時每周期更新一次數據，便于查看電機每轉的測量結果。
豐富擴展與數據處理功能：可選電機評價功能，可通過扭矩轉速傳感器測量轉速、扭矩、機械功率、電機效率等參數；支持永磁同步電機（PMSM）dq軸參數測量，適配磁場定向控制測試需求；配備USB、以太網等數據輸出接口，支持高速數據采集與遠程控制，內置多樣數據分析與報表生成功能。
穩定可靠的使用保障：采用高穩定性硬件架構與抗干擾設計，可與CT電流傳感器結合使用，搭配專用連接線和分流電阻盒（需適配對應選件）可實現大電流測量，提升信噪比與抗干擾能力；設備長期運行穩定性強，保障測量數據的重復性與可靠性。
3. 產品規格
規格項目 | 參數詳情 |
產品類型 | 數字功率分析儀 |
測量通道 | 最多6個輸入通道，支持多通道同步測量 |
核心測量參數 | 電壓、電流、功率、功率因數、效率、電能、諧波（最多500次）、轉速、扭矩、機械功率（需選裝電機評價功能）等 |
測量精度 | AC功率測量精度：讀數的0.05% + 量程的0.05%；低功率因數誤差：視在功率±0.07%（參考特定測試條件） |
測量量程（直接輸入） | 電壓：15mV~1100Vrms；電流：0.1mA~5.5Arms（5A輸入單元）、10mA~55Arms（50A輸入單元） |
頻率范圍 | 0.1Hz~5MHz（-3dB，典型值，50A輸入單元直流輸入除外） |
采樣率 | 2MS/s（16位） |
數據更新周期 | 50ms~20s（9個可選檔位），可跟隨輸入頻率自動調整；20Hz及以下時每周期更新一次 |
顯示界面 | 8.4英寸XGA高分辨率顯示器，支持分屏顯示6組波形、12頁測量參數，可矢量圖或趨勢圖展示 |
擴展功能 | 支持諧波測量（/G5選件）、雙諧波分析（/G6選件）、電機評價功能、AC/DC電流傳感器DC電源（/PD2選件）等；可與CT電流傳感器結合使用（需適配對應選件） |
數據輸出接口 | USB、以太網等（支持高速數據采集與遠程控制） |
4. 應用場景
新能源領域：適用于光伏逆變器、風電變流器、儲能系統等可再生能源設備的功率特性測試、能效評估與諧波分析，助力新能源產品性能優化與合規認證。
電機與驅動領域：可用于變頻器驅動電機、永磁同步電機（PMSM）等設備的效率測試、dq軸參數測量、磁場定向控制測試，適配泵、風扇等工業驅動設備的研發與生產檢測。
汽車電子領域：適用于混合動力/電動汽車、軌道交通牽引系統等牽引應用的功率特性測試，可完成電機效率、系統效率等參數測量，支撐車載電力系統研發與質量管控。
