R&S?RTP16 數字示波器 - 16GHz帶寬 4通道 40Gsample/s 高存儲深度測試方案

主要特性：

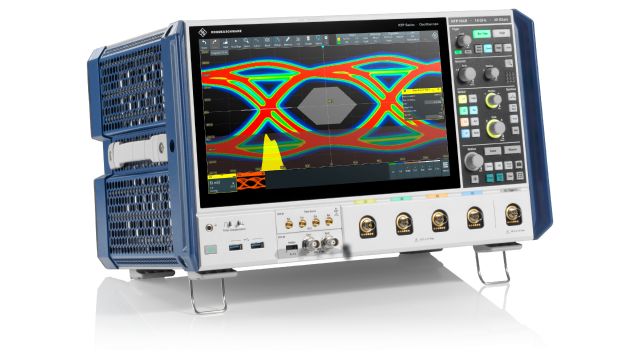

R&S?RTP16 是一款高性能數字示波器，核心配置16GHz帶寬、4通道設計，搭配40Gsample/s高采樣率與2Gpts超大存儲深度，可高效捕捉并分析高速瞬態信號。設備具備優異的觸發靈敏度與強大的信號分析能力，支持眼圖、抖動、BER等多項關鍵指標分析，能精準適配高速串行總線（如PCIe 5.0、USB4）及射頻信號的時域測試需求，為通信、半導體領域的高速信號測試提供穩定、高效的解決方案。

獲取報價

你的位置：首頁

產品中心

R&S?RTP16 數字示波器 - 16GHz帶寬 4通道 40Gsample/s 高存儲深度測試方案

概述

1. 品牌介紹

羅德與施瓦茨（R&S）深耕測試測量領域多年，憑借深厚的技術積累與嚴謹?shù)钠焚|(zhì)管控，為全球多個行業提供專業的測試解決方案。品牌始終聚焦技術創新，致力于研發貼合行業需求的測試設備，其產品廣泛應用于通信、電子、航空航天等領域，以穩定的性能、精準的測量效果與完善的技術支持，獲得行業內的廣泛認可。R&S?RTP16 數字示波器是品牌針對高速信號測試場景推出的核心產品之一，延續了品牌一貫的專業品質與技術優勢。

2. 產品特點

寬頻帶高采樣：具備16GHz帶寬與40Gsample/s采樣率，可精準捕捉高速串行總線、射頻信號等各類高速瞬態信號，保障信號采集的完整性與真實性。
多通道與大存儲：配置4通道設計，支持多信號同步采集分析；2Gpts超大存儲深度，可長時間記錄信號數據，便于后續細致分析復雜信號特征。
強大分析功能：支持眼圖分析、抖動分析、BER（誤碼率）分析等多項專業功能，能全面評估高速信號的傳輸質量與穩定性，滿足復雜時域信號分析需求。
優異觸發性能：觸發靈敏度達5mV（16GHz），可精準捕捉微弱信號及信號邊緣細節，有效提升信號捕獲的成功率與測試精準度。
廣泛適配性：兼容PCIe 5.0、USB4等主流高速串行總線測試，適配通信、半導體領域多種高速信號測試場景，應用范圍廣泛。

3. 產品規格

4. 應用場景

高速串行總線測試：適配PCIe 5.0、USB4等高速串行總線的瞬態信號捕捉與分析，評估總線傳輸?shù)男盘栙|(zhì)量、抖動情況及誤碼率，保障總線通信穩定性。
射頻信號時域測試：針對射頻信號的時域特性進行測試分析，捕捉射頻信號的瞬態變化，為射頻設備的研發與調試提供精準的測試數據支持。
通信領域測試：應用于通信設備的高速信號傳輸測試，涵蓋基站核心部件、通信終端模組等產品的信號分析，助力通信設備性能優化與品質管控。
半導體領域測試：適配半導體芯片的高速信號輸出測試，分析芯片工作過程中的信號特征，為芯片研發、量產檢測提供專業的測試解決方案。
復雜時域信號分析：針對各類復雜電子系統中的高速時域信號進行全面分析，排查信號傳輸過程中的故障與隱患，保障電子系統的穩定運行。
