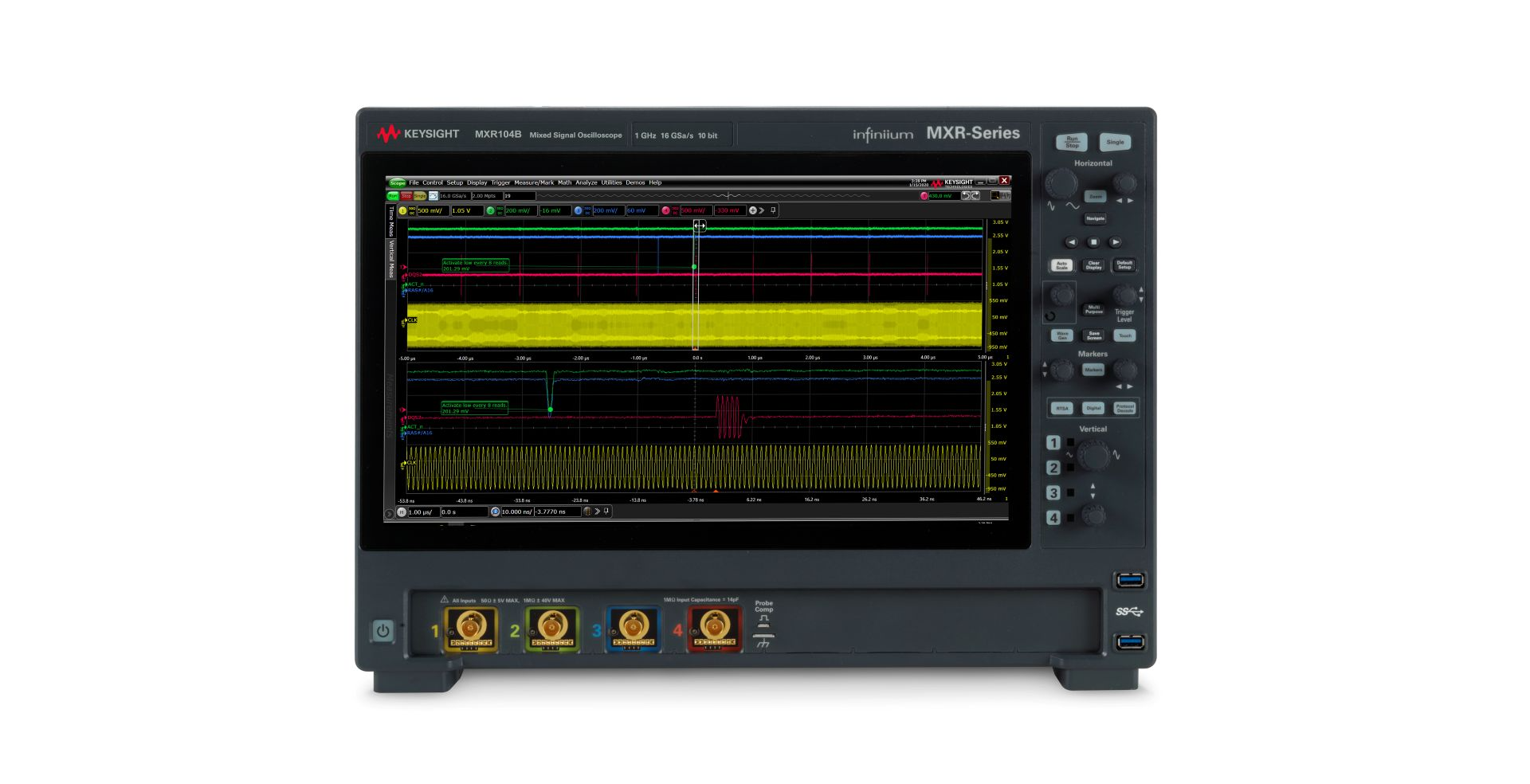

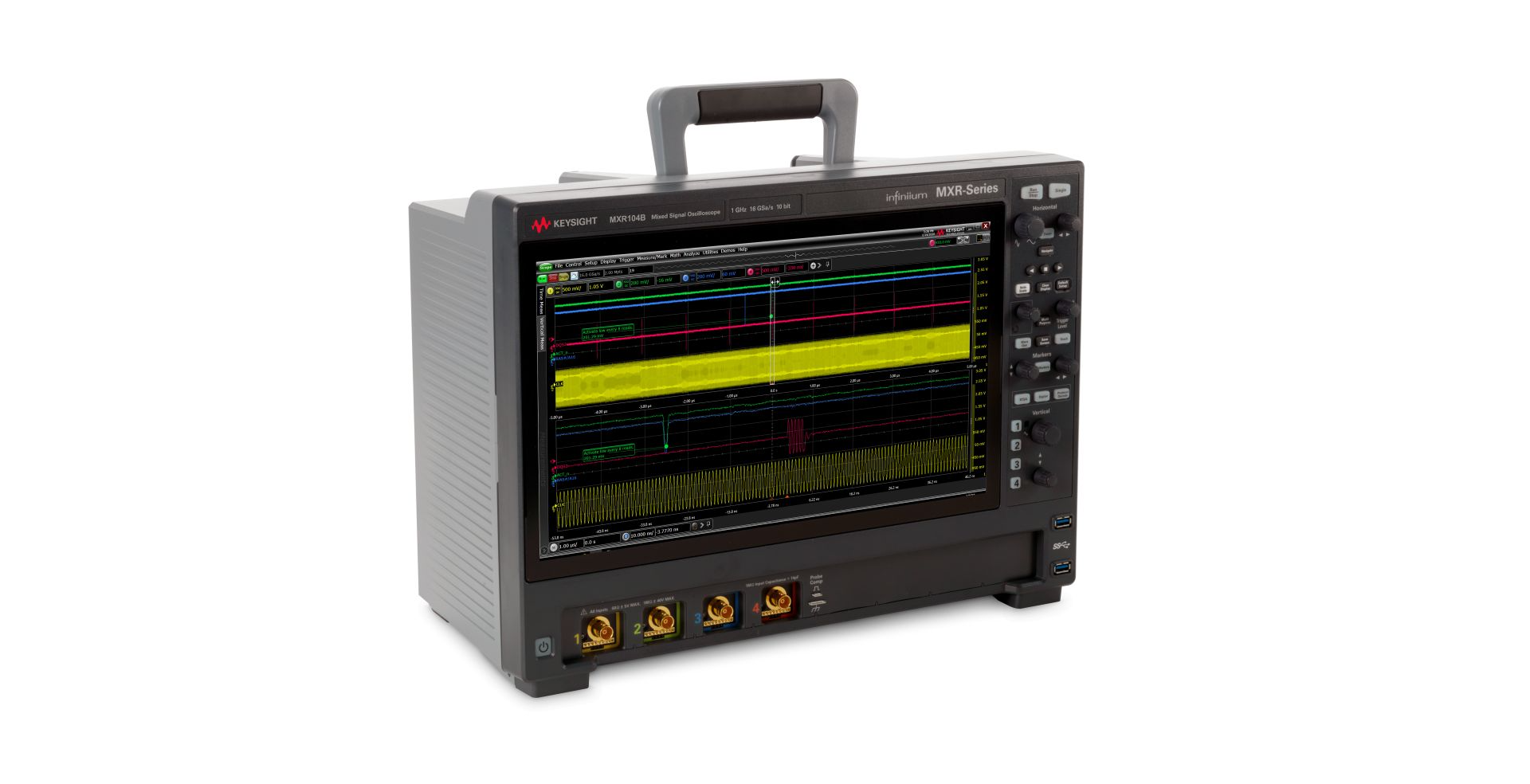

Keysight MXR104B 實時示波器 1GHz 帶寬 4 通道 4/5 GSa/s 采樣率
Keysight MXR104B 實時示波器 1GHz 帶寬 4 通道 4/5 GSa/s 采樣率
通道與帶寬性能：配備 4 個測試通道，支持多信號同時采集，1GHz 帶寬可覆蓋多數高速數字信號與中高頻模擬信號測試場景，滿足多領域基礎及進階測試需求；
采樣與捕獲能力：采樣率可達 4 GSa/s 或 5 GSa/s（具體以官方數據為準），結合強大的實時捕獲技術，能精準捕捉瞬態信號與偶發異常波形，減少關鍵信號遺漏；
分析與操作設計：內置先進觸發功能，可快速定位目標信號，搭配眼圖分析工具助力信號完整性評估；緊湊機身節省空間，直觀觸控界面降低操作門檻，提升測試效率；
場景適配優勢：針對電源完整性、EMI 預兼容測試及高速數字電路開發場景優化，無需額外復雜配置即可開展測試，適配工程師日常測量需求。
規格類別 | 具體參數 |
帶寬 | 1 GHz |
通道數量 | 4 通道 |
采樣率 | 最高 4 GSa/s 或 5 GSa/s（以官方數據為準） |
核心功能 | 實時信號捕獲、先進觸發、眼圖分析 |
機身特性 | 緊湊設計、觸控界面 |
適配信號類型 | 瞬態信號、高速數字信號、模擬信號 |
電源完整性測試：用于檢測電源模塊輸出信號的穩定性，分析電壓波動、紋波等參數，驗證電源系統性能是否符合設計要求；
EMI 預兼容測試：在產品研發階段提前檢測電磁干擾相關信號，捕捉潛在干擾源波形，輔助工程師優化電路設計，降低后期合規測試風險；
高速數字電路開發：針對高速數字電路（如 PCB 板、芯片接口）的信號傳輸測試，分析信號時序、抖動等指標，確保電路數據傳輸?shù)姆€(wěn)定性；
通用電子調試：適用于各類電子設備的日常調試與故障排查，如消費電子、工業控制設備等，通過精準信號捕獲定位電路異常問題。
