(一)品牌相關介紹

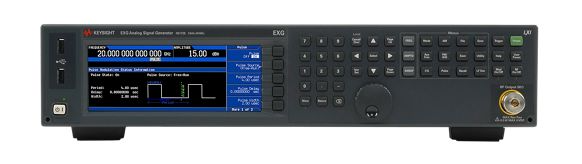

該儀器所屬品牌長期深耕電子測試測量領域,在射頻微波、無線通信、航空航天等測試領域積累深厚技術儲備,其產品以精準的性能指標、穩定的運行表現與靈活的擴展能力獲得行業廣泛認可。Keysight N5173B EXG X 系列是其面向微波模擬信號測試需求打造的專用儀器,可滿足微波組件、雷達系統、通信設備等領域從研發到量產的信號生成需求。
(二)產品特點
寬微波頻段覆蓋:頻率范圍 250 kHz-20 GHz,覆蓋射頻至微波主流頻段,無需額外混頻器即可適配微波組件、雷達、衛星通信等領域的測試需求,減少設備配置成本。
高信號純凈度:10 GHz 載波 10 kHz 頻偏下相位噪聲低至 -138 dBc/Hz,諧波抑制≤-50 dBc(典型值,2 GHz 處),雜散抑制性能優異,可生成低失真微波信號,保障高精度測試結果。
寬功率范圍輸出:輸出功率范圍 -140 dBm 至 +26 dBm(典型值,1 GHz 處),低功率端可精準測試接收機靈敏度,高功率端無需外部放大器即可驅動微波組件,適配不同測試場景功率需求。
多模擬調制能力:支持 AM(調幅)、FM(調頻)、PM(調相)及脈沖調制,脈沖參數(脈寬、周期、占空比)可靈活調節,可模擬雷達脈沖、通信調制信號,適配多樣化模擬信號測試需求。
便捷操作與擴展:7 英寸彩色觸控屏支持自定義快捷菜單與參數一鍵調用,操作界面直觀;采用模塊化設計,可通過選件擴展脈沖序列編輯、頻率 / 功率掃描、外部觸發同步等功能,適配不同測試階段需求。
高效自動化集成:配備 LAN(LXI-Core)、USB、GPIB 標準控制接口,兼容 SCPI 指令集,可快速接入自動化測試平臺,支持遠程控制與批量測試,提升實驗室研發與產線檢測效率。
(三)產品規格
(四)應用場景
微波組件測試:為微波放大器、濾波器、混頻器等組件提供穩定微波信號,測試組件的增益、插損、頻率響應、非線性特性等參數,評估組件性能穩定性,保障整機微波鏈路質量。
雷達系統驗證:生成可調參數的雷達脈沖信號(如窄脈沖、線性調頻脈沖),測試?yán)走_(dá)接收機的信號捕獲、解調與抗干擾能力,適配雷達系統研發與性能驗證。
通信設備研發:模擬微波通信系統的 AM/FM/PM 調制信號,測試通信設備的接收靈敏度、調制解調性能,支撐微波通信終端與基站的研發調試。
航空航天測試:在寬溫、高可靠性場景下,為航空航天微波設備(如衛星通信模塊、機載雷達組件)提供穩定信號,驗證設備在嚴苛環境下的信號響應能力。
產線批量檢測:集成至自動化測試平臺,對微波模塊、射頻組件等量產產品進行快速信號激勵與響應測試,篩查不合格產品,確保出廠產品性能一致性,提升產線效率。
教育科研實驗:憑借寬微波頻段覆蓋與多模擬調制能力,支撐高校與科研院所的微波技術教學實驗,幫助學生理解微波信號特性,輔助科研人員完成微波技術相關課題驗證。
