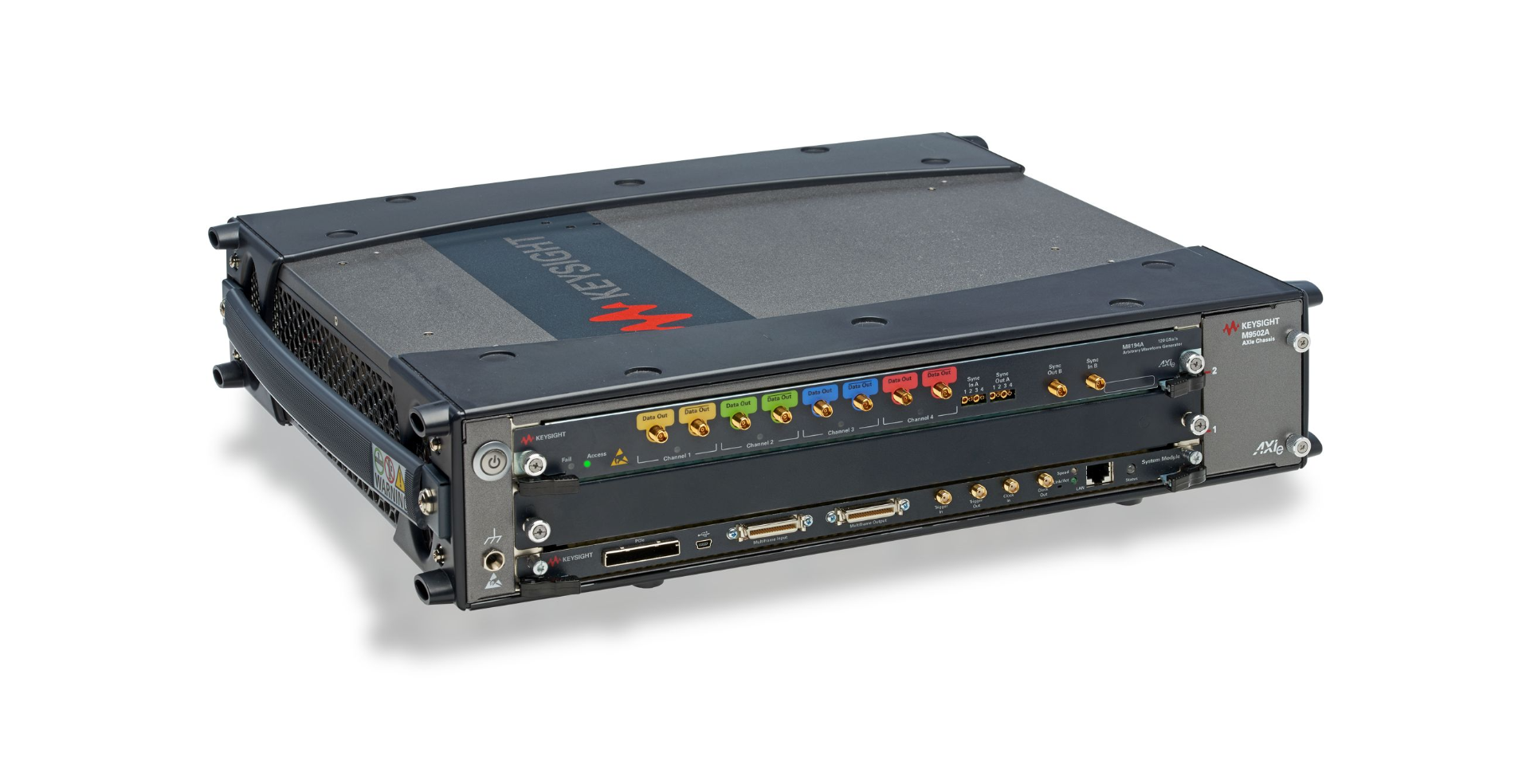

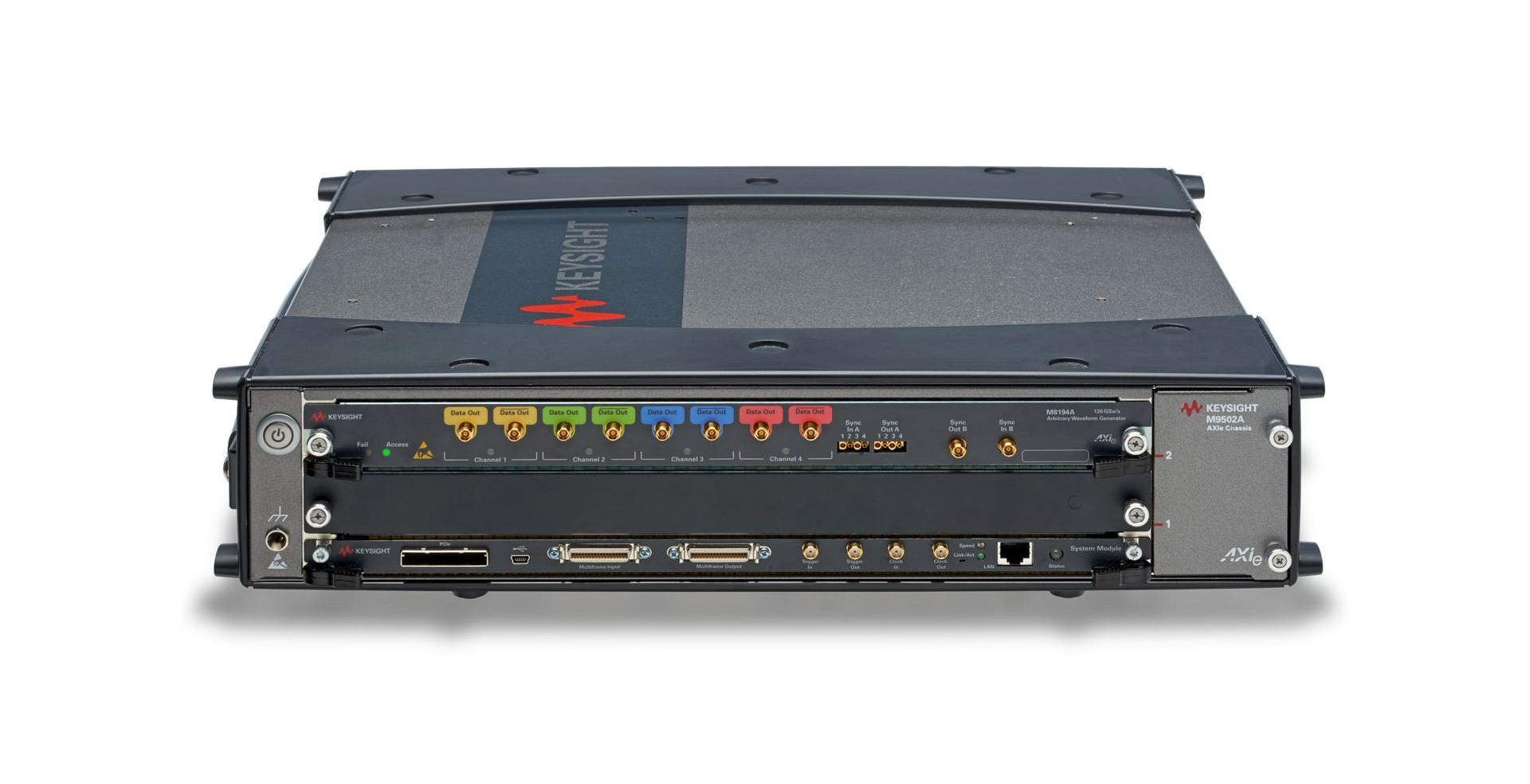

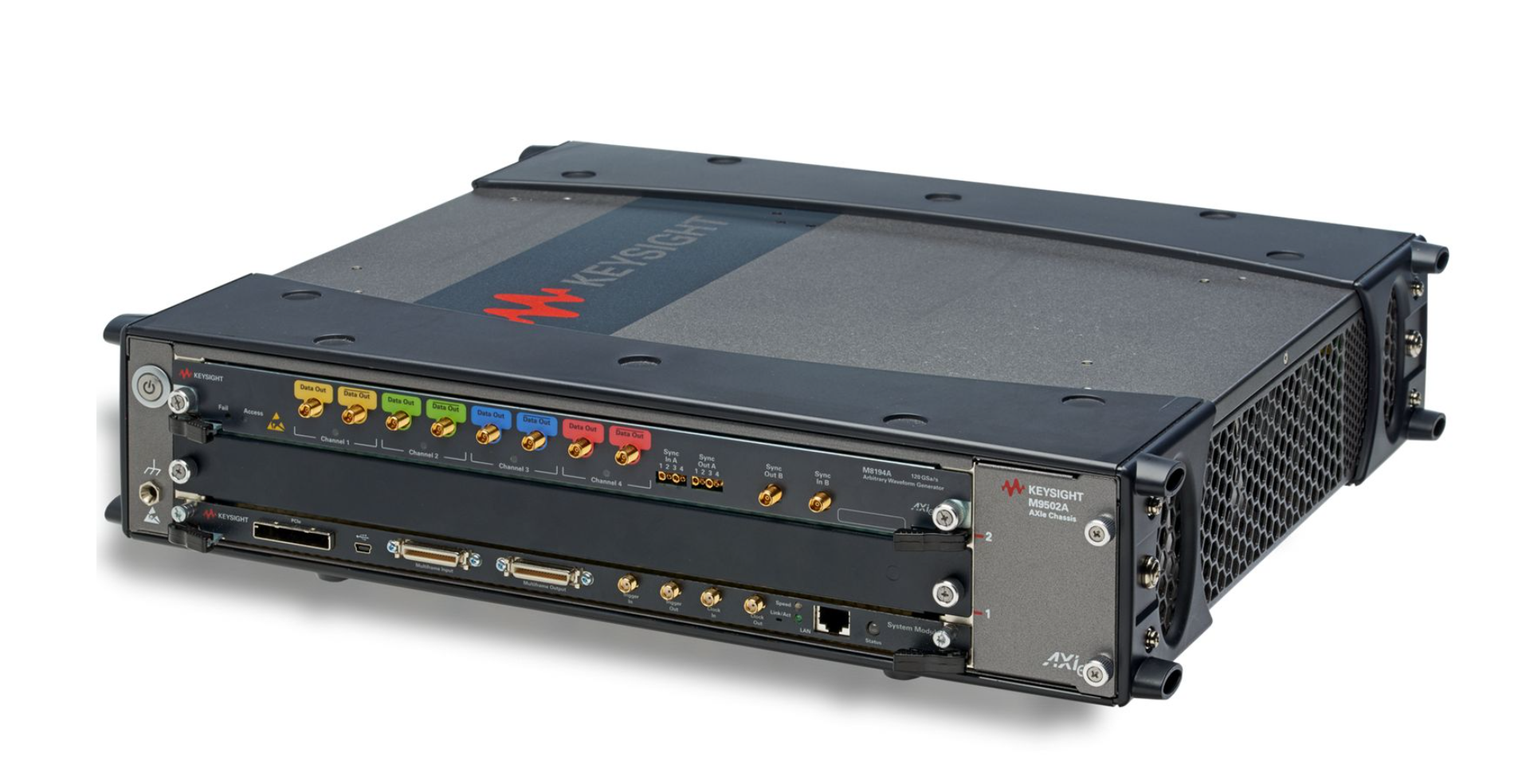

Keysight M8194A 任意波形發生器 120 GSa/s 45 GHz 100 GBaud PAM4/QAM 信號生成

主要特性：

Keysight M8194A 是單插槽 AXIe 高速任意波形發生器，4 通道同步 120 GSa/s、模擬帶寬 45 GHz（頻率分量可達 50 GHz），8 位垂直分辨率，單端 0.8 Vpp / 差分 1.6 Vpp，每通道 512 kSa 內存，支持 PRBS 21??1。集成數字預失真與 S 參數嵌入 / 去嵌入，支持 100 GBaud PAM4/64 QAM 與雙偏振 I/Q 生成，4 模塊同步 16 通道，通道間相位差 <50 fs，適配 800G 相干光、112G SerDes、雷達寬帶線性調頻與電子戰信號仿真，兼容 SCPI 與自動化測試平臺，滿足研發到量產全周期驗證。

獲取報價

你的位置：首頁

產品中心

Keysight M8194A 任意波形發生器 120 GSa/s 45 GHz 100 GBaud PAM4/QAM 信號生成

概述

（一）品牌相關介紹

該儀器所屬品牌長期深耕電子測試測量領域，專注為高速數字、光通信、半導體與航空航天等行業提供可靠的測試解決方案，其產品以高帶寬、高采樣率與靈活擴展能力獲得行業認可。M8194A 聚焦超高速信號生成，適配 100 GBaud 高階調制、相干光通信與寬帶雷達信號仿真，滿足從研發到量產的全周期測試需求。

（二）產品特點

全通道超高速同步：4 通道同步 120 GSa/s，模擬帶寬 45 GHz（頻率分量可達 50 GHz），支持 100 GBaud PAM4/64 QAM，適配 800G 相干光與 112G SerDes 等超高速接口。
高密度與精密同步：單插槽 AXIe 支持 1–4 通道（軟件可升級），4 模塊同步 16 通道，通道間相位差 <50 fs，滿足雙偏振與多端口并行測試。
高保真與預失真：集成數字預失真與 S 參數嵌入 / 去嵌入，補償頻響與相位失真，提升高階調制 EVM 性能（64 GBaud 64 QAM EVM <3%）。
靈活信號生成：支持 PAM4/PAM8、QPSK/64 QAM、雙偏振 I/Q 與寬帶線性調頻，適配相干光、高速數字與雷達信號仿真。
高效序列與碼型：每通道 512 kSa 內存，支持 PRBS 21??1 與長序列循環，兼容自定義數據格式與協議信號。
系統集成與校準：內置頻響校準與夾具去嵌入，兼容 SCPI 指令集，支持外部觸發與參考源同步，適配自動化測試平臺與多儀器聯動。

（三）產品規格

項目	參數值
采樣率	120 GSa/s（4 通道同步）
模擬帶寬	45 GHz（典型），頻率分量可達 50 GHz
垂直分辨率	8 位
通道配置	1/2/4 通道（軟件可升級）
輸出幅度	單端 0.8 Vpp，差分 1.6 Vpp
每通道內存	512 kSa
支持碼型	PRBS 21??1
最大波特率	100 GBaud
支持調制	PAM4/PAM8、QPSK/64 QAM、雙偏振 I/Q
多模塊同步	最多 16 通道（4 模塊），通道間相位差 <50 fs
校準與補償	數字預失真，S 參數嵌入 / 去嵌入
控制接口	LAN、USB、GPIB、觸發 I/O、參考源 I/O
架構	單插槽 AXIe

（四）應用場景

800G 相干光通信測試：生成雙偏振 I/Q 基帶信號（4 通道），支持 100 GBaud 64 QAM，適配光模塊與光器件的研發與驗證。
112G 高速數字接口測試：生成 PAM4/PAM8 與 PRBS 長碼型，注入抖動 / ISI / 噪聲，適配 SerDes、MIPI C?PHY/D?PHY 的 BER 與信號完整性驗證。
雷達與電子戰：生成寬帶線性調頻、相位編碼與超短脈沖，適配雷達模塊、衛星通信與電子戰設備的信號仿真與性能測試。
半導體與高速組件：提供 45 GHz 寬帶低失真信號，用于高速 DAC/ADC、放大器與毫米波組件的特性測試與極限驗證。
科研與教育：生成嚴格數學定義的任意波形、超短脈沖與寬帶線性調頻，適配物理、化學與電子研究中的信號激勵需求。
產線自動化測試：支持多通道同步與實時損傷生成，兼容 SCPI 與自動化測試平臺，提升高速數字與光通信組件的量產測試效率。
