R&S SMBV100B 矢量信號發生器 - 多制式寬帶信號生成解決方案

主要特性：

R&S SMBV100B 是面向多場景高端測試的矢量信號發生器，核心優勢在于優異的信號質量與強大的多標準適配能力。儀器頻率覆蓋 9kHz 至 6GHz 或 12.75GHz，最高 400MHz 調制帶寬可滿足 5G NR 等寬帶信號需求，+24dBm 高輸出功率減少外部放大依賴。其采用的信號生成技術可有效降低 I/Q 失衡與本振泄漏，保障測試精度。7 英寸觸控屏搭配實體操作旋鈕，兼顧直觀性與專業性；支持波形流與遠程控制，可靈活集成至自動化測試平臺，適配研發、認證與產線檢測等多階段應用。

現貨

獲取報價

你的位置：首頁

產品中心

R&S SMBV100B 矢量信號發生器 - 多制式寬帶信號生成解決方案

概述

（一）品牌介紹

Rohde & Schwarz（羅德與施瓦茨）是專注于測試與測量、通信技術領域的專業企業，長期為各行業提供可靠的電子測試解決方案。其儀器產品以精準的性能指標、穩定的運行表現與良好的場景適配性獲得行業認可，在通信、航空航天、半導體及教育科研等領域積累了深厚技術儲備，R&S SMBV100B 是其針對高端多標準信號測試需求打造的旗艦級矢量信號發生器。

（二）產品特點

寬頻段高帶寬：頻率覆蓋 9kHz 至 6GHz 或 12.75GHz，支持最高 400MHz 調制帶寬，可滿足 5G NR FR1、Wi-Fi 7 等新一代無線通信技術的寬帶信號測試需求，無需額外擴展模塊即可實現多頻段信號生成。
卓越信號質量：1GHz 載波 20kHz 偏移時單邊帶相位噪聲低于 - 130dBc；5G NR 100MHz 帶寬下 EVM 可優于 0.4%；具備低諧波失真與雜散抑制能力，能為高精度測試提供純凈可靠的信號源。
多標準全面兼容：支持 5G NR、LTE、Wi-Fi 6/7、NB-IoT、LoRa、GPS、北斗、伽利略等多系統多制式信號生成，適配通信、汽車電子、衛星導航等多領域的測試場景。
靈活功能擴展：采用全軟件定義功能模式，可按需選配波形內存擴容、特殊調制格式支持、廣播電視標準適配等選件，能根據測試需求靈活升級功能，降低設備迭代成本。

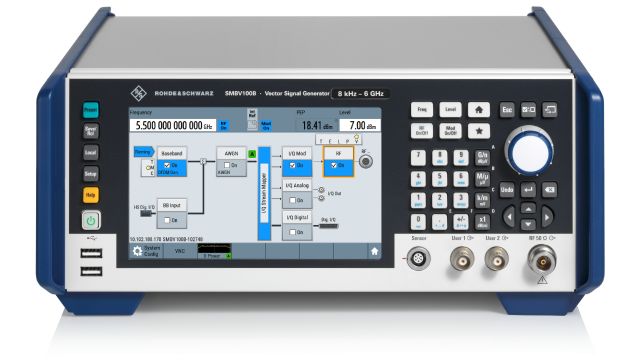

高效操作與集成：7 英寸高清觸控屏搭配實體旋鈕，支持自定義快捷菜單與上下文幫助；具備波形流實時傳輸能力，兼容 SCPI 指令集與主流自動化測試軟件，可快速接入自動化測試平臺。

（三）產品規格

項目	參數值
頻率范圍	9kHz 至 6GHz；可選配拓展至 12.75GHz
調制帶寬	最高 400MHz（內部 / 外部基帶一致）
輸出功率	最高 + 24dBm（典型值）
信號性能	1GHz、20kHz 偏移 SSB 相位噪聲＜-130dBc；5G NR 100MHz 帶寬 EVM＜0.4%（典型值）
調制能力	支持 AM/FM/ΦM 模擬調制、脈沖調制、IQ 數字調制；兼容 5G NR、Wi-Fi 7、GNSS 等多制式
控制接口	LAN、USB、可選 GPIB；支持波形流傳輸與 SCPI 遠程控制
機身尺寸	標準 2HU 高度、19 英寸寬度，適配機架式安裝

（四）應用場景

無線通信研發與認證：模擬 5G NR、Wi-Fi 7 等制式的復雜信號，驗證終端、基站等設備的接收靈敏度、吞吐量與協議一致性，支持相關產品的認證測試。
車載電子系統測試：生成 V2X 車聯網、車載 Wi-Fi、胎壓監測等車載無線信號，測試車載設備在行車環境下的通信穩定性與抗干擾能力。
衛星導航設備驗證：模擬 GPS、北斗等多星座多頻點導航信號，可添加電離層延遲、多徑效應等實際環境干擾，測試導航接收機的定位精度與抗干擾性能。
物聯網終端檢測：適配 NB-IoT、LoRa 等低功耗物聯網制式信號生成，驗證物聯網終端的通信距離、功耗與信號接收能力，支撐物聯網產品的批量生產檢測。
EMC 專項測試：高輸出功率可直接驅動功率放大器，生成強場強測試信號，用于通信設備的輻射抗擾度預測試，輔助排查產品電磁兼容隱患。
