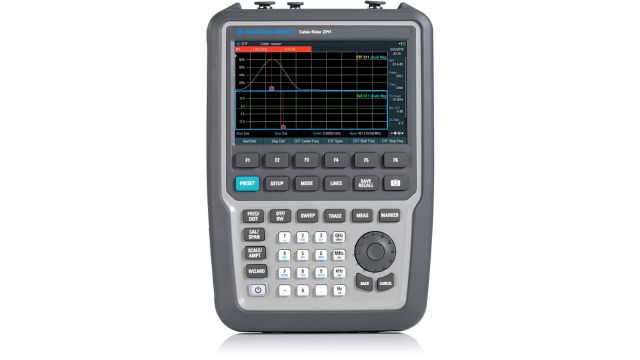

R&S ZPH 手持式矢量網絡分析儀 | 100kHz-8GHz 雙端口現場測試解決方案

主要特性：

R&S ZPH 是羅德與施瓦茨推出的 Cable Rider 系列手持式矢量網絡分析儀，以 100kHz-8GHz 寬頻覆蓋與雙端口設計為核心，兼顧便攜性與測試性能。1GHz 下 90dB 動態范圍可精準捕捉信號細節，支持全 S 參數與駐波比、相位 / 幅度測量，滿足現場多維度測試需求。7 英寸觸控屏簡化操作，IP54 防護與 6h 續航適配戶外復雜環境，重量約 3kg 便于攜帶，能高效助力通信、衛星等領域的現場安裝調試與射頻鏈路檢測。

獲取報價

你的位置：首頁

產品中心

R&S ZPH 手持式矢量網絡分析儀 | 100kHz-8GHz 雙端口現場測試解決方案

概述

（一）品牌介紹

羅德與施瓦茨（Rohde & Schwarz）是專注于測試與測量、通信、cybersecurity 解決方案的提供商，擁有超過 85 年的技術積累。
品牌長期為航空航天、國防、通信、衛星等領域提供創新、可靠的技術產品，其手持式測試設備以 “便攜性 + 專業性能” 的平衡設計，適配現場復雜測試場景，獲得全球用戶認可。

（二）產品特點

寬頻雙端口，全參數測試：頻率覆蓋 100kHz-8GHz，雙端口配置支持 S11/S21/S12/S22 全 S 參數測試，同時可開展駐波比、相位與幅度測量，無需額外設備即可完成多維度射頻性能驗證，適配現場全面測試需求。
高動態范圍，精準測試：1GHz 條件下動態范圍達 90dB，能有效抑制干擾信號，精準捕捉微弱測試信號，保障復雜現場環境中測試數據的準確性，滿足對射頻設備高精度測試的要求。
靈活功率調節，廣泛適配：輸出功率范圍 - 40~+10dBm，可根據測試對象（如低功率元件、高功率鏈路）靈活調整，避免功率過高損壞設備或過低無法驅動測試，適配不同類型射頻設備測試。
強環境適應性，戶外友好：具備 IP54 防塵防水等級，可抵御戶外灰塵侵入與潑濺風險；單次充電續航 6h，滿足單日現場連續測試需求，無需頻繁尋找供電電源，適配戶外無固定供電場景。
便攜易用，操作高效：機身尺寸 280×190×80mm，重量約 3kg，單人可輕松攜帶；配備 7 英寸觸控屏，界面簡潔且支持直觀操作，現場人員無需復雜培訓即可快速上手，提升測試效率。

（三）產品規格

規格類別	詳細參數
頻率范圍	100kHz - 8GHz
端口配置	2 端口
動態范圍	90dB（1GHz 條件下）
輸出功率	-40dBm ~ +10dBm
支持測量參數	S11、S21、S12、S22（全 S 參數）、駐波比、相位、幅度
顯示配置	7 英寸觸控屏
防護等級	IP54（防塵、防潑濺）
電池續航	單次充電續航約 6h
物理規格	尺寸：280×190×80mm；重量：約 3kg

（四）應用場景

通信基站現場調試場景：在通信基站安裝或維護時，現場測試天饋系統的 S 參數、駐波比，判斷天線與饋線的匹配狀態，檢測信號傳輸損耗，確?；旧漕l鏈路性能達標，避免信號覆蓋異常。
衛星天線安裝檢測場景：針對衛星接收 / 發射天線的現場安裝，測試天線與射頻模塊的連接鏈路 S 參數，驗證相位一致性與信號幅度穩定性，保障衛星通信鏈路的順暢傳輸。
戶外射頻設備運維場景：對微波通信設備、射頻中繼器等戶外部署的設備，定期現場測試其射頻端口性能，及時發現 S 參數異常、駐波比超標等問題，提前排查故障隱患，減少設備停機時間。
應急通信設備檢測場景：在應急通信保障任務中，攜帶設備快速測試臨時搭建的射頻通信鏈路（如應急基站、便攜微波設備），驗證鏈路 S 參數與信號傳輸質量，確保應急通信系統可正常啟用。
射頻元件現場質檢場景：對需現場安裝的射頻元件（如濾波器、耦合器），在安裝前現場測試其 S 參數，篩選不合格元件，避免因元件性能問題導致后續安裝返工，提升現場施工效率。
