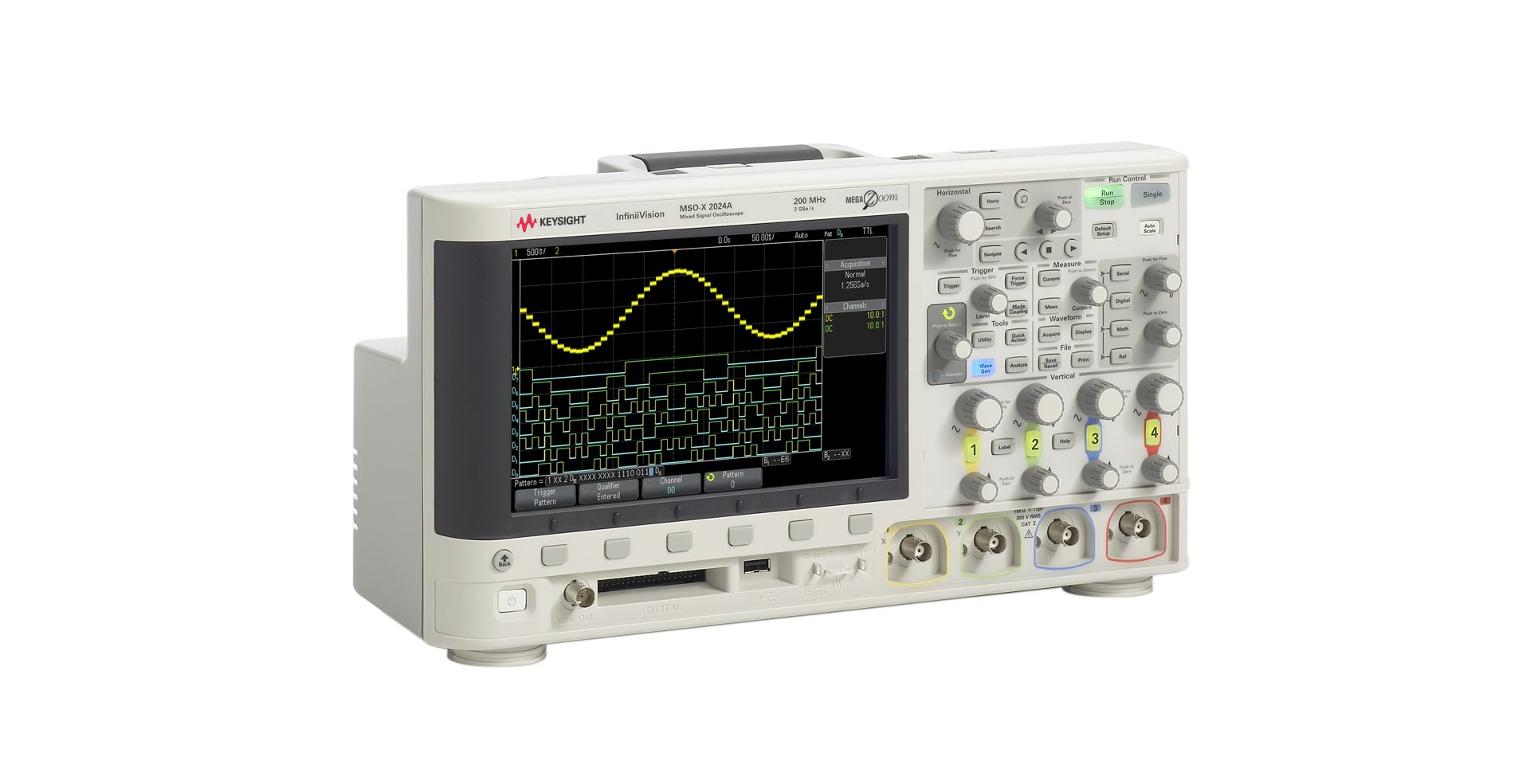

eysight MSOX2014A 混合信號示波器 - 4 通道經濟型故障診斷儀器
eysight MSOX2014A 混合信號示波器 - 4 通道經濟型故障診斷儀器
多通道硬件配置：配備 4 個模擬通道（100MHz 帶寬 / 1GSa/s 采樣率）與 16 個數字通道，可同步采集、分析多路模擬與數字信號，適配嵌入式系統中多模塊聯動的復雜測試場景；100MHz 帶寬與 1GSa/s 采樣率組合，能精準捕獲中低速混合信號，保障測試數據準確性，滿足多通道信號同步監測與故障排查需求。
便捷智能操作：采用 8.5 英寸電容觸摸屏，顯示清晰、觸控靈敏，搭配 Infiniivision 操作系統，界面邏輯清晰，可快速調用通道設置、協議分析、觸發模式等功能；支持自定義操作流程與快捷鍵，降低復雜測試場景的操作門檻，新手與專業工程師均可高效使用，提升故障診斷效率。
實用功能集成：提供豐富自動測量功能，涵蓋電壓、頻率、周期、占空比等關鍵參數，減少手動計算誤差，快速獲取信號特性數據；支持串行協議分析（如 I2C、SPI、UART 等），可精準解析協議數據，定位通信異常故障點；具備高級觸發功能（如脈沖寬度觸發、碼型觸發等），能精準捕獲特定異常信號，助力快速鎖定故障根源；無需額外搭配設備，即可完成多維度故障診斷。
經濟高性價比：以入門級價格提供 4 通道混合信號示波器的故障診斷能力，在保障核心性能的同時控制采購成本，適配預算有限但需多通道測試的用戶（如中小型企業研發部門、院校實驗室）；機身設計緊湊，占用桌面空間小，適配實驗室、工作臺等多種場景放置，便于設備布局與移動。
規格類別 | 具體參數 |
帶寬 | 100MHz（模擬通道） |
實時采樣率 | 1GSa/s（模擬通道） |
模擬輸入通道 | 4 通道 |
數字輸入通道 | 16 通道 |
顯示屏 | 8.5 英寸電容觸摸屏，搭載 Infiniivision 操作系統 |
觸發功能 | 支持邊沿觸發、脈沖寬度觸發、碼型觸發等高級觸發模式 |
協議分析 | 支持 I2C、SPI、UART 等常見串行協議分析 |
測量功能 | 豐富自動測量（電壓峰峰值 / 平均值 / 最大值 / 最小值、頻率、周期、占空比等） |
存儲類型 | 數字存儲，支持波形數據存儲與導出 |
機身設計 | 緊湊機身，適配多場景放置 |
價格定位 | 入門級價格，提供 4 通道混合信號故障診斷功能 |
適用場景 | 嵌入式系統調試、電源測試、教育實驗等混合信號設計場景 |
嵌入式系統調試：適用于中小型嵌入式系統（如物聯網網關、智能控制器）的設計與調試，4 模擬通道可同步測試傳感器模擬信號、電源供電信號、外設接口信號，16 數字通道監測 MCU 與多外設的數字通信信號，結合串行協議分析與高級觸發，快速定位通信異常、信號時序偏差等故障，保障嵌入式系統穩定運行，提升研發效率。
電源測試場景：可用于電源模塊（如 DC-DC 轉換器、多輸出電源）的性能測試與故障診斷，4 模擬通道同步捕獲多路電源輸出電壓紋波、噪聲信號，數字通道監測電源控制芯片的 PWM 驅動信號、使能信號，通過自動測量分析電源穩定性，結合高級觸發捕獲瞬態異常信號，定位電源設計缺陷。
教育實驗教學：適配工程院校 “混合信號測試技術”“嵌入式系統故障診斷” 等課程，幫助學生掌握多通道信號同步采集、串行協議分析、高級觸發應用等技能，通過實操理解混合信號系統故障排查邏輯，提升多維度問題分析與解決能力。
小型電子設備維修：適用于多模塊電子設備（如工業控制小型終端、復雜家電主板）的維修檢測，4 模擬 + 16 數字通道同步測試設備內部多路信號，結合協議分析與高級觸發，快速定位 “模擬電路電壓異?！薄皵?shù)字邏輯通信中斷”“瞬態信號故障” 等問題，提升維修準確性與效率，降低維修成本。
