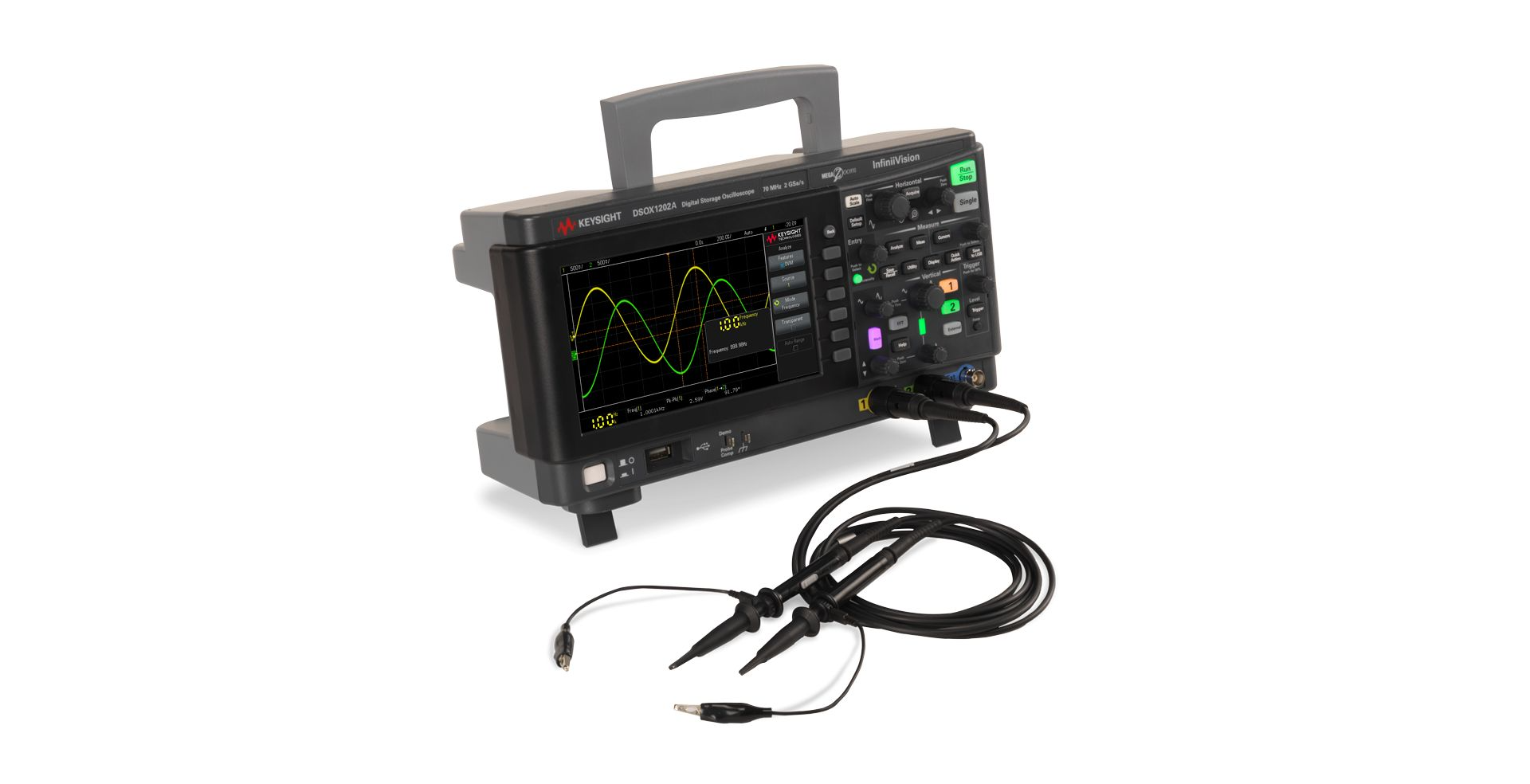

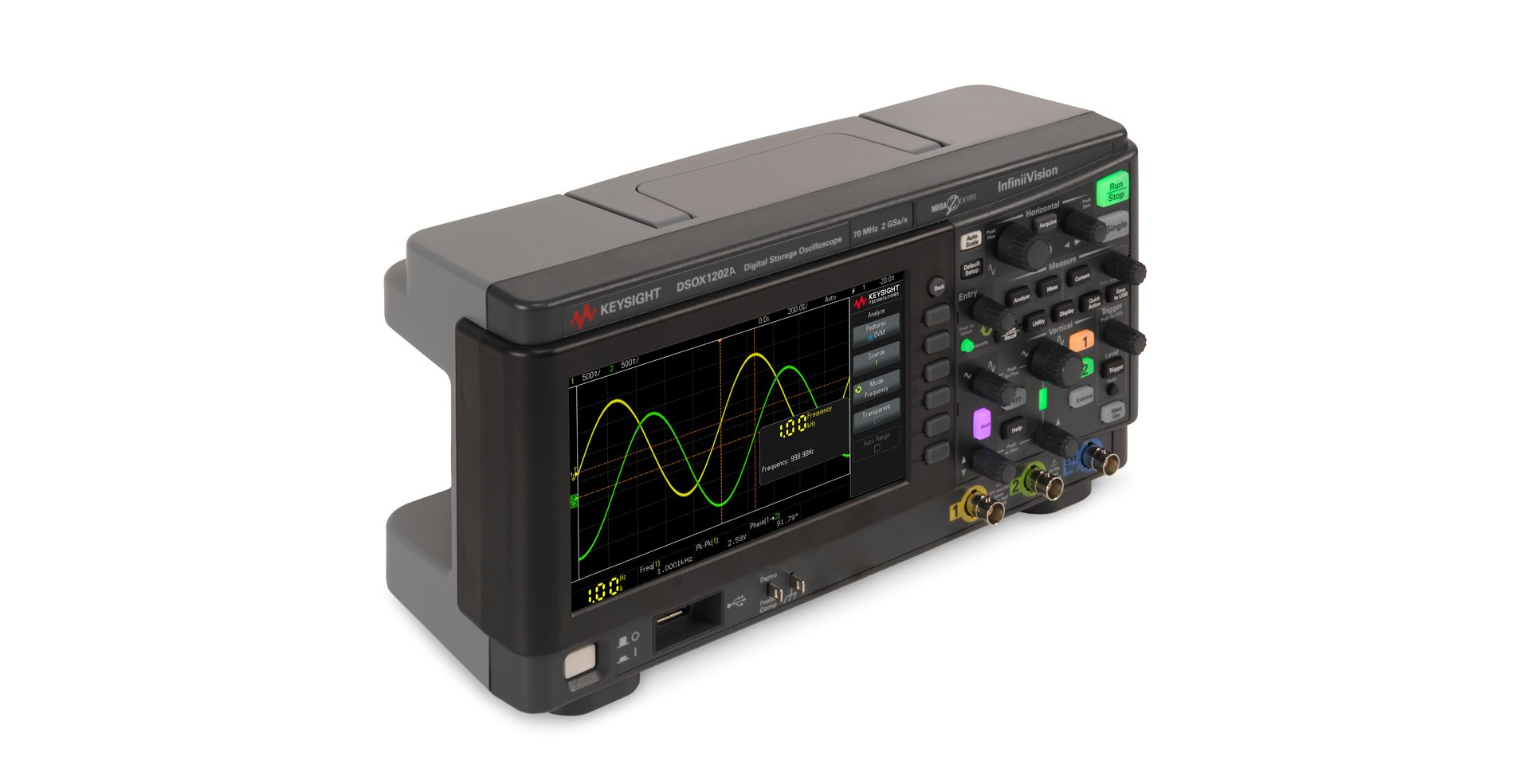

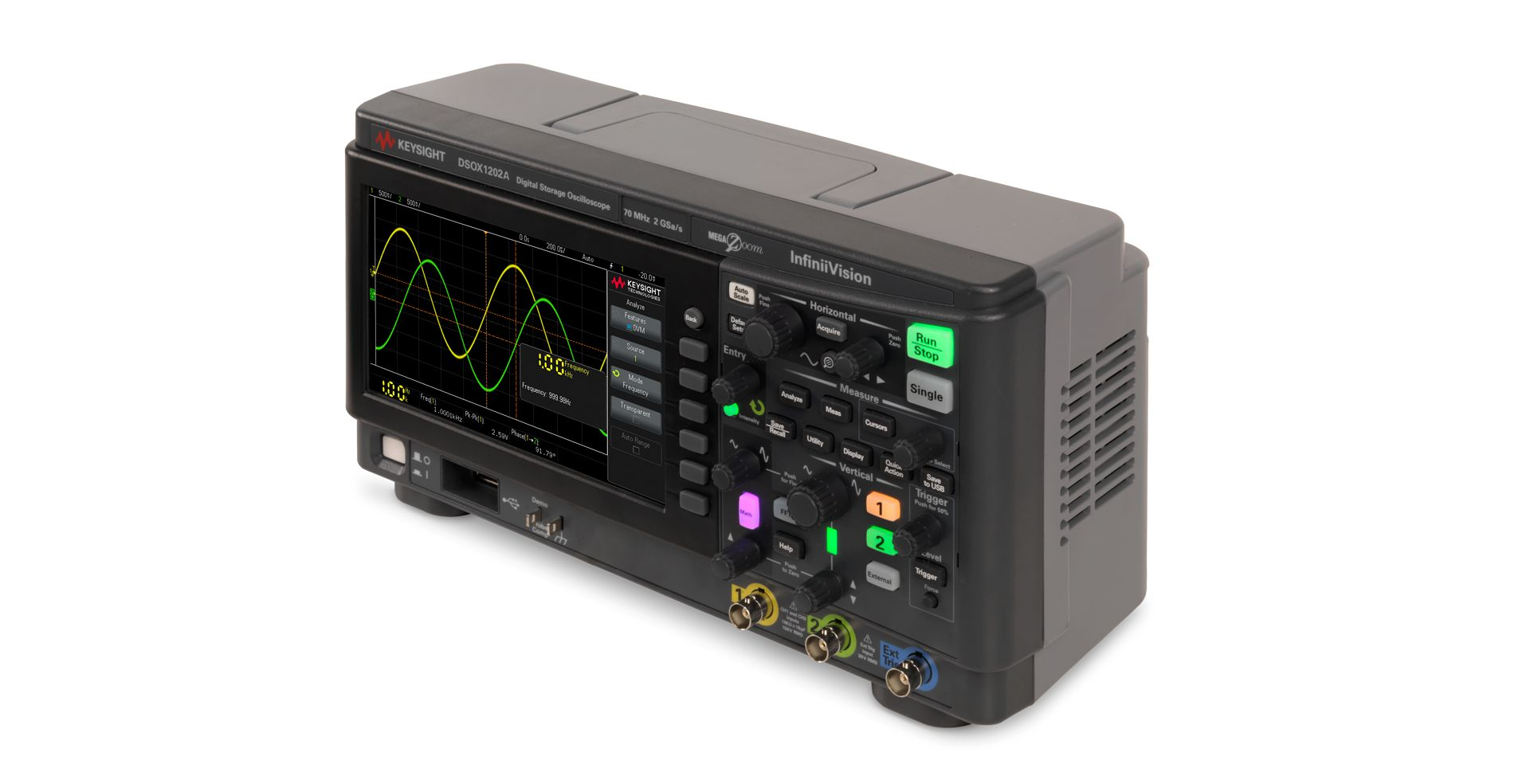

Keysight DSOX1202A 數字示波器 - 入門級高性價比測試儀器
Keysight DSOX1202A 數字示波器 - 入門級高性價比測試儀器
適配入門級測試的硬件配置：搭載 200MHz 帶寬與 2GSa/s 采樣率，可精準捕獲基礎電子信號，滿足電子電路調試、基礎研發等場景的信號采集需求；8Mpts 存儲深度能存儲更長時間的信號數據，便于后續分析；>50,000 波形 / 秒的高更新率，可快速捕捉瞬態、偶發信號，減少信號遺漏。
大屏便捷操作體驗：配備 12.1 英寸電容觸摸屏，屏幕尺寸大、顯示清晰，支持流暢觸控操作，可快速完成參數設置、波形縮放與查看等操作；界面布局簡潔合理，降低入門門檻，便于新手與學生快速掌握使用方法。
實用功能集成：內置一鍵測量功能，可快速獲取電壓、頻率、周期等關鍵參數，減少手動計算步驟，提升測試效率；支持串行協議分析，能解析常見串行總線信號，助力基礎協議調試；搭配專屬教育實驗套件，包含豐富教學資源與實驗指導，適配電子教學場景；可選配 WaveGen 20MHz 函數發生器，可生成多種基礎波形，無需額外購置設備，降低使用成本。
緊湊便攜設計：機身結構緊湊，占用桌面空間小，適配實驗室、教室等多種場景放置；重量輕，便于搬運與移動使用，滿足不同地點的測試需求。
規格類別 | 具體參數 |
帶寬 | 200MHz |
采樣率 | 2GSa/s |
存儲深度 | 8Mpts |
波形更新率 | >50,000 波形 / 秒 |
顯示屏 | 12.1 英寸電容觸摸屏 |
觸發功能 | 支持邊沿觸發、脈沖觸發等基礎觸發模式，滿足入門級測試觸發需求 |
測量功能 | 一鍵測量電壓（峰峰值、平均值、最大值、最小值）、頻率、周期、占空比等參數 |
協議分析 | 支持 I2C、SPI、UART 等常見串行協議分析 |
內置函數發生器 | 可選配 WaveGen 20MHz 函數發生器，可生成正弦波、方波、三角波等基礎波形 |
配套資源 | 包含教育實驗套件，提供教學資源與實驗指導 |
存儲類型 | 數字存儲，支持波形數據存儲與導出 |
電子電路調試：可用于基礎電子電路（如放大電路、振蕩電路、數字邏輯電路）的信號測試與故障排查，通過捕獲電路中的電壓、電流波形，分析信號是否符合設計要求，幫助工程師定位電路問題，保障電路正常工作。
教學實驗場景：適配電子信息、自動化、電氣工程等相關專業的基礎實驗教學，搭配教育實驗套件，可開展示波器原理認知、信號測量、協議分析等實驗項目，幫助學生直觀理解電子測量原理，掌握示波器操作技能，提升實踐能力。
基礎研發工作：適用于中小規模電子設備的基礎研發階段測試，如消費電子、小型工業控制模塊的原型驗證與性能測試，可對研發過程中的電路信號進行采集與分析，驗證設計方案的可行性，為后續研發優化提供數據支持。
電子愛好者實踐：滿足電子愛好者進行電子制作、DIY 項目的測試需求，如調試自制電子裝置、檢測電子元件性能等，以高性價比與便捷操作，為愛好者提供可靠的測量工具。
