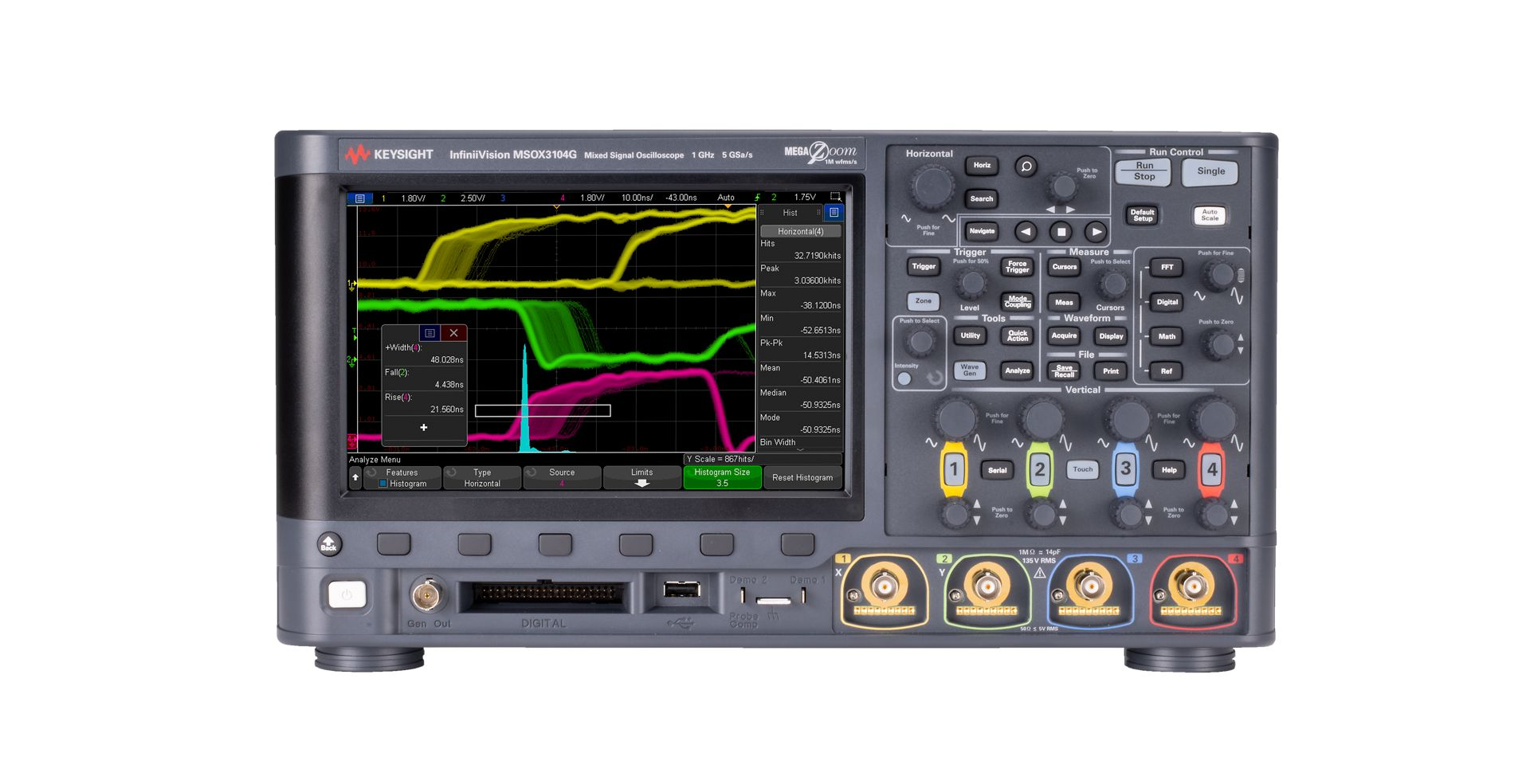

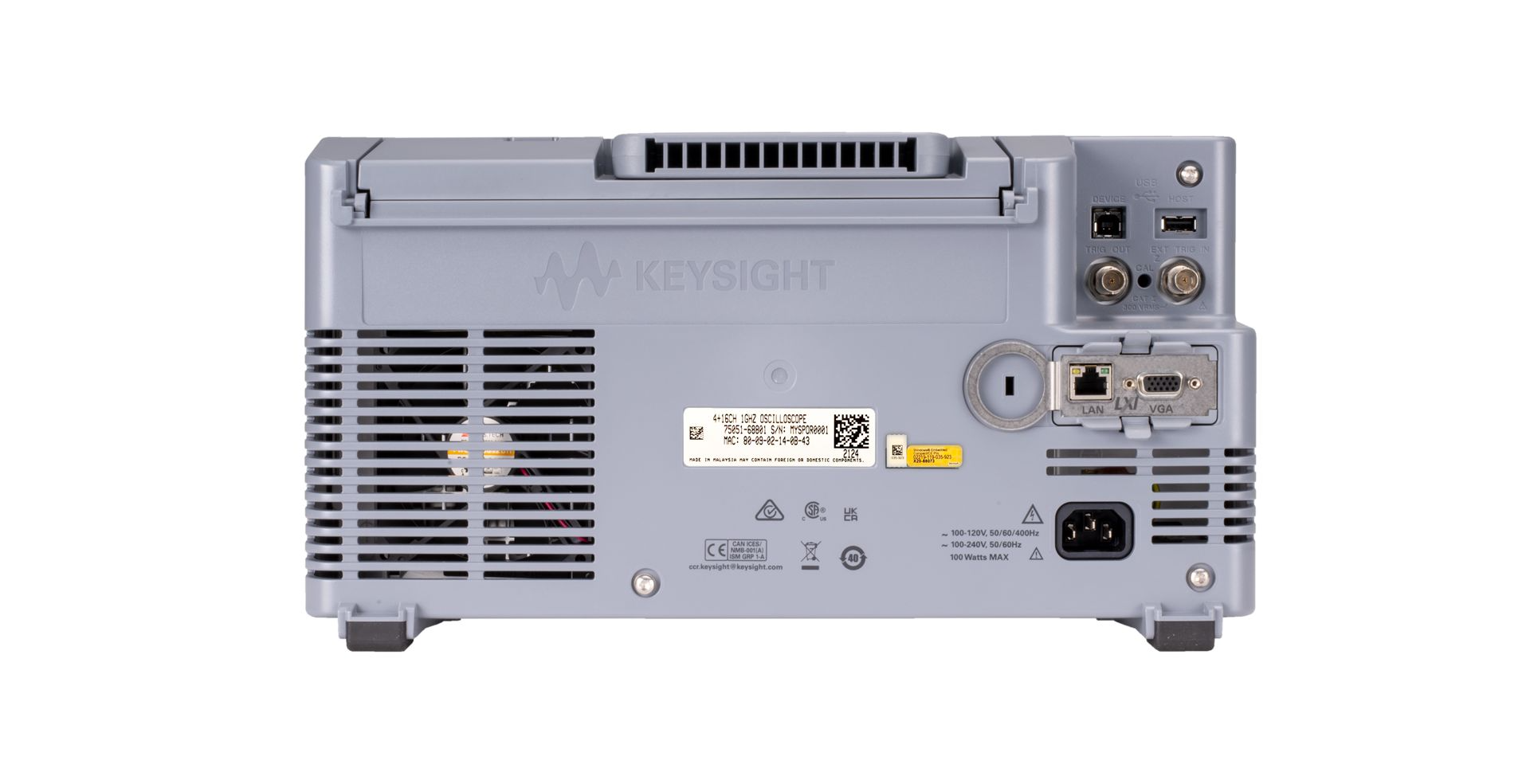

Keysight MSOX3022G 數字示波器 - 200MHz 帶寬 + 16 通道邏輯分析，嵌入式調試優選
Keysight MSOX3022G 數字示波器 - 200MHz 帶寬 + 16 通道邏輯分析，嵌入式調試優選
全能信號采集：200MHz 模擬帶寬覆蓋多數中端測試場景，2GSa/s 實時采樣率確保信號細節無失真，16 通道邏輯分析功能可同步捕獲模擬與數字信號，滿足混合信號測試需求。
高效操作體驗：10.1 英寸電容觸摸屏支持多點觸控，操作流暢；MultiView Zoom 技術實現多窗口信號放大分析，可同時觀察整體波形與局部細節，提升調試效率。
高捕獲與測量能力：>50,000 波形 / 秒捕獲率，快速捕捉偶發異常信號；內置 23 種自動測量功能（如電壓、頻率、上升時間等），無需手動計算，減少測試誤差。
豐富協議與分析支持：支持 I2C、SPI、UART 等主流嵌入式協議解碼，可直接解析數據幀，簡化嵌入式系統調試；8-bit 垂直分辨率提升電源完整性分析精度，精準評估電源噪聲與紋波。
靈活擴展與連接：標配 USB 3.0、LAN 接口，支持?jǐn)?shù)據快速導出與遠程控制；兼容 PathWave Lab 測試管理軟件，可實現多儀器協同測試與數據統一管理，適配實驗室自動化需求。
規格類別 | 具體參數 |
模擬帶寬 | 200MHz |
采樣率 | 2GSa/s（實時） |
通道配置 | 2 路模擬通道 + 16 路邏輯通道 |
顯示屏 | 10.1 英寸電容觸摸屏 |
波形捕獲率 | >50,000 波形 / 秒 |
自動測量功能 | 23 種（電壓、頻率、占空比等） |
協議解碼 | I2C、SPI、UART |
垂直分辨率 | 8-bit |
接口 | USB 3.0、LAN |
兼容軟件 | PathWave Lab |
嵌入式系統研發調試：支持 I2C/SPI/UART 協議解碼，可實時監測微控制器與外設的通信信號，快速定位數據傳輸錯誤、時序異常等問題，適用于物聯網設備、工業控制模塊研發。
電源模塊測試分析：8-bit 垂直分辨率可精準測量電源輸出電壓紋波、噪聲，結合自動測量功能評估電源穩定性，適配消費電子、汽車電子領域電源模塊的研發與生產測試。
中小規模數字電路測試：16 通道邏輯分析功能可同步采集多路數字信號，搭配 200MHz 模擬通道，滿足 FPGA、CPLD 等數字芯片的功能驗證與故障排查需求。
教育與實驗室教學：兼顧專業性與易用性，10.1 英寸觸屏與直觀的操作界面便于學生理解示波器原理，高性價比適配高校電子信息、自動化專業實驗教學場景。
