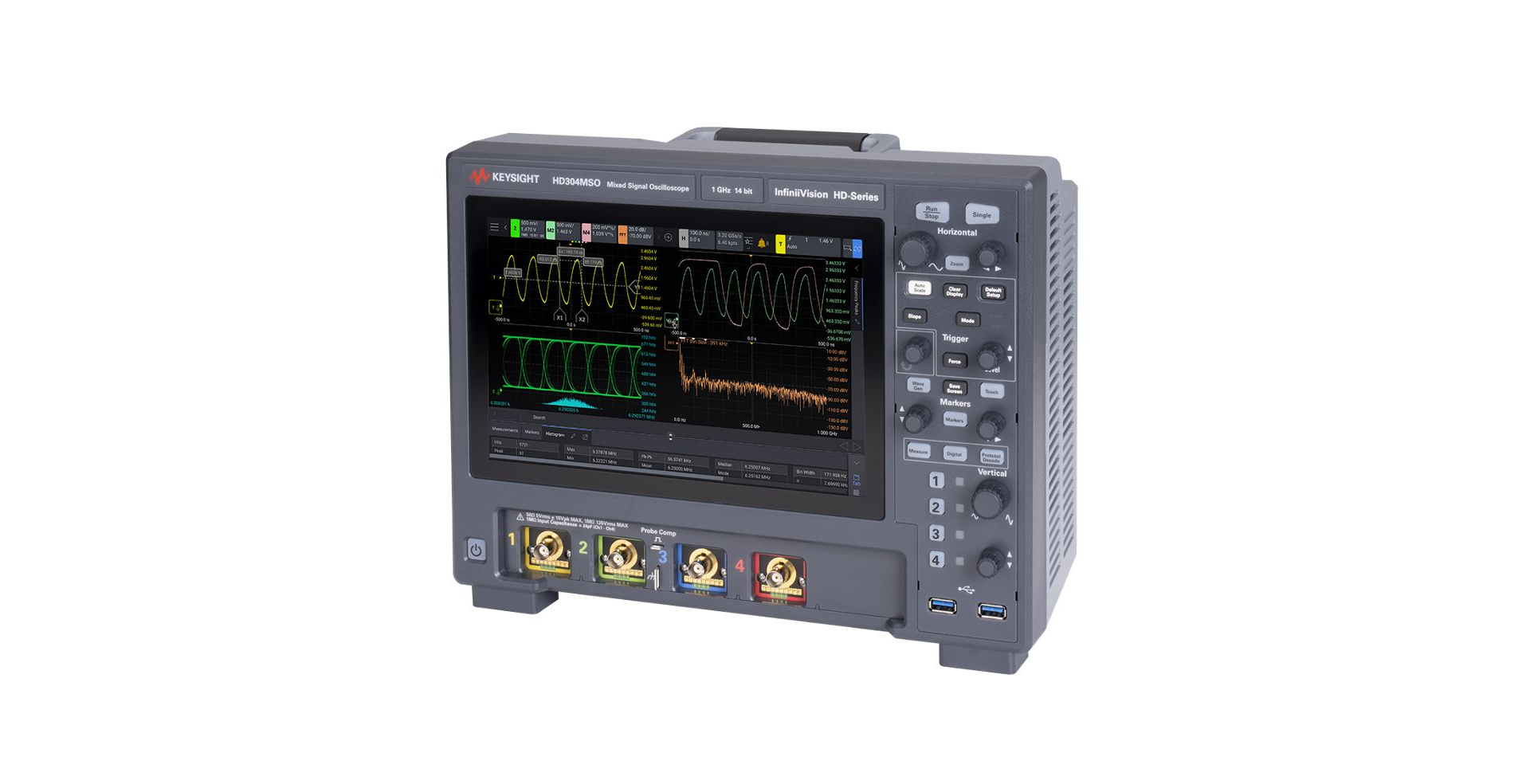

Keysight HD304MSO 1GHz 高分辨率混合信號示波器
Keysight HD304MSO 1GHz 高分辨率混合信號示波器
高精準信號采集：配備 12 位高精度 ADC，垂直分辨率更高，可捕捉微小信號變化，相比傳統 8 位 ADC 示波器，能呈現 4096 個量化等級，信號細節還原更精準，滿足低噪聲、小信號測量需求。
多通道同步分析：支持 4 個模擬通道與 16 個數字邏輯通道同步工作，可同時采集并分析模擬波形與數字信號，輕松應對混合信號系統測試，尤其適用于嵌入式系統中模擬電路與數字電路協同調試場景。
高速采樣性能：具備高達 5GS/s 的實時采樣率，在 1GHz 帶寬下可確保信號無失真捕獲，避免因采樣率不足導致的信號混疊，精準還原高速數字電路中的瞬態信號。
豐富協議解碼：內置 I2C、SPI、UART 等常用串行協議解碼功能，無需額外硬件，即可快速解析總線數據，直觀呈現數據幀、地址、命令等信息，助力工程師快速定位通信故障。
便捷操作體驗：搭載 15.6 英寸大尺寸觸摸屏，配合直觀的操作界面設計，支持手勢縮放、拖拽等操作，簡化波形調整與參數設置流程，同時提供豐富的快捷鍵，提升操作效率。
技術參數 | 具體指標 |
帶寬 | 1GHz |
模擬通道數量 | 4 個 |
數字通道數量 | 16 個 |
ADC 分辨率 | 12 位 |
實時采樣率 | 5GS/s（單通道），2.5GS/s（雙通道），1.25GS/s（四通道） |
存儲深度 | 每通道最大 100Mpts |
觸發功能 | 邊沿觸發、碼型觸發、脈沖寬度觸發、超時觸發、協議觸發等 |
協議解碼 | 支持 I2C、SPI、UART、CAN、LIN 等（根據配置可選） |
顯示屏幕 | 15.6 英寸彩色觸摸屏，分辨率 1920×1080 |
接口 | USB 3.0、LAN（LXI-C）、GPIB（可選）、HDMI 輸出 |
尺寸（寬 × 高 × 深） | 約 426mm×178mm×384mm |
重量 | 約 10kg |
工作溫度 | 0℃ - 40℃ |
質保期限 | 3 年 |
嵌入式系統開發：在嵌入式芯片、MCU/MPU 開發過程中，可同步采集模擬供電信號與數字控制信號，通過協議解碼功能解析 I2C/SPI 等總線通信數據，快速定位硬件電路故障與軟件邏輯問題，提升開發效率。
電源完整性分析：針對開關電源、線性電源等產品，可精準測量電源輸出紋波、噪聲，通過高分辨率 ADC 捕捉微小電壓波動，分析電源動態響應特性，助力優化電源設計，確保供電穩定性。
高速數字電路調試：適用于 DDR 內存、PCIe 接口、以太網等高速數字電路測試，5GS/s 采樣率與 1GHz 帶寬可清晰呈現信號邊沿、過沖、振鈴等特征，幫助工程師驗證信號完整性，解決時序偏移、信號干擾等問題。
工業電子測試：在工業控制設備、傳感器模塊測試中，可同時監測模擬傳感器信號（如溫度、壓力信號）與數字控制信號，分析信號傳輸延遲與干擾情況，確保工業設備穩定可靠運行。
消費電子研發：用于智能手機、智能家居設備等消費電子產品的硬件測試，檢測射頻模塊供電信號、基帶芯片數字接口信號，排查信號干擾導致的功能異常，保障產品性能。
