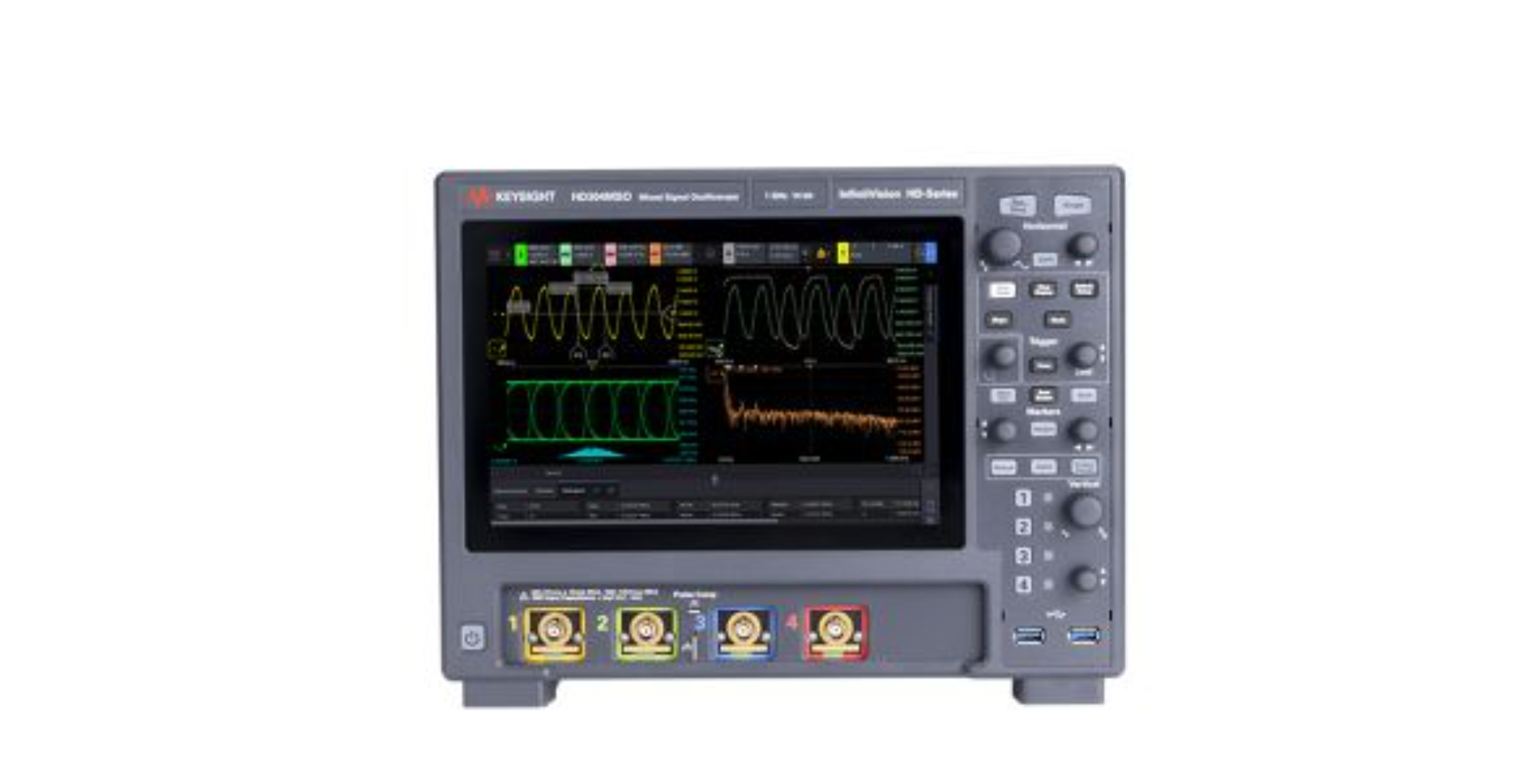

Keysight HD302MSO 8GHz 高分辨率混合信號示波器
Keysight HD302MSO 8GHz 高分辨率混合信號示波器
高分辨率信號捕獲：采用 12-bit 高精度 ADC，提供 4096 個垂直量化等級，配合 > 63dB 無雜散動態范圍（SFDR），相比傳統示波器可多捕獲 4 倍信號細節，精準還原微小信號特征。
超低噪聲測量前端：優化的前端電路設計實現 < 50μVrms 噪聲地板，有效降低測量干擾，為電源噪聲分析、傳感器微弱信號檢測等場景提供高保真波形數據。
多通道同步分析：配置 2 路模擬通道 + 16 路數字通道，支持混合信號同步采集，可同時觀測模擬波形與數字邏輯信號，適配復雜嵌入式系統與多總線調試需求。
高速信號處理能力：移植 Infiniium UXR 系列硬件加速 ASIC 芯片，實現 > 130 萬波形 / 秒無妥協更新率，搭配 100Mpts / 通道深存儲，可同時捕獲長時間序列與高細節波形。
智能測試功能套件：內置故障獵手（Fault Hunter）、頻率響應分析、區域觸發等工具，支持 FFT 頻譜分析與波形直方圖統計，可自動識別信號異常并生成分析報告。
技術參數 | 具體指標 |
帶寬 | 8GHz |
模擬通道 | 2 路 |
數字通道（MSO） | 16 路 |
ADC 分辨率 | 12-bit |
實時采樣率 | 3.2GSa/s 每通道 |
存儲深度 | 100Mpts 每通道 |
噪聲地板 | <50μVrms |
無雜散動態范圍（SFDR） | >63dB |
波形更新率 | >1,300,000 波形 / 秒 |
顯示屏幕 | 10.1 英寸電容式觸控屏 |
觸發功能 | 區域觸發、邊沿觸發、碼型觸發等 |
分析功能 | FFT 頻譜分析、直方圖、故障獵手、頻率響應分析 |
尺寸 | 33.5cm × 26.2cm × 16.8cm |
warranty | 3 年 |
5G 通信研發測試：適配 5G 基站射頻模塊、毫米波器件測試，憑借 8GHz 帶寬與高 SFDR 性能，可精準分析信號調制質量與功率譜密度，助力射頻前端設計驗證。
航空航天電子測試：針對航電系統混合信號調試需求，16 路數字通道可同步觀測總線信號與模擬傳感器數據，低噪聲設計確保雷達、導航設備的微弱信號測量精度。
電源完整性分析：<50μVrms 低噪聲地板可精準量化電源紋波、噪聲峰值，配合高分辨率 ADC，助力新能源、工業電源等產品的穩定性驗證與優化。
高速數字系統調試：支持 PCIe、USB4 等高速接口信號完整性測試，通過深存儲與高速波形更新，可捕獲高速數據傳輸中的偶發誤碼與時序偏移問題。
高端傳感器研發：適配 MEMS、光電傳感器等微小信號檢測場景，高分辨率 ADC 與低噪聲前端的組合，能清晰還原傳感器輸出的微弱波形變化。
