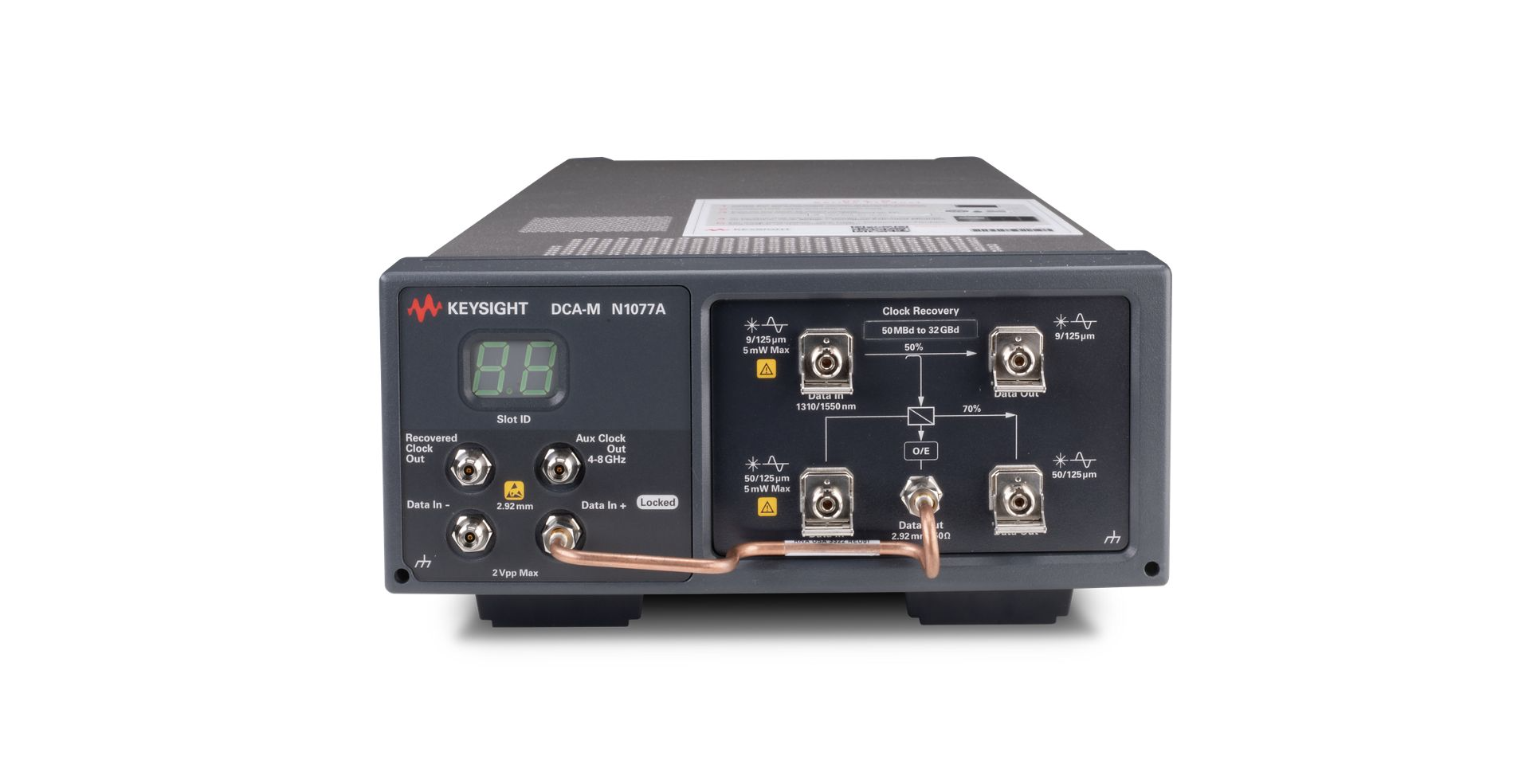

KEYSIGHT N1077A 采樣示波器 光 / 電時鐘恢復模塊 50MBd-32GBd 數據速率 多波長支持 低抖動 寬環路帶寬
KEYSIGHT N1077A 采樣示波器 光 / 電時鐘恢復模塊 50MBd-32GBd 數據速率 多波長支持 低抖動 寬環路帶寬
KEYSIGHT N1077A 采樣示波器以光 / 電時鐘恢復為核心功能，專為滿足多場景下的信號測試與時鐘恢復需求設計。其覆蓋 50MBd-32GBd 的連續數據速率，可適配從低速到高速的各類信號測試。支持光、電雙輸入模式，搭配多波長兼容與低抖動時鐘恢復能力，在通信設備測試、電子元器件研發、科研實驗等領域表現出色，能為用戶提供精準、穩定的測試數據，助力提升測試效率與產品質量。
2. 產品特點
寬數據速率與雙輸入支持：數據速率范圍 50MBd-32GBd，滿足不同速率信號測試；支持光、電信號輸入，光輸入用 FC/PC 連接器（適配 9/125 μm 或 50/125 μm），電輸入為 2.92mm 陰頭（差分 / 單端、交流耦合、50Ω），適配多種信號類型。
精準輸入電平與多波長適配：電輸入按速率明確最小鎖定電平，保障信號穩定接收；光輸入可選不同選件，在特定波長下有明確最小 OMA，且支持單模 / 多模，波長覆蓋 850nm、1310nm、1550nm 等范圍，適配多樣光信號場景。
低抖動時鐘恢復與寬輸出范圍：≥2Gbd 時恢復時鐘隨機抖動最大 220fs，16GHz 時特征值 130fs，輔助時鐘輸出抖動＜50fs RMS，確保時鐘精準；恢復時鐘輸出 50MHz-16GHz，輔助時鐘 4GHz-8GHz，滿足不同時鐘需求。
靈活環路帶寬與跟蹤能力：環路帶寬 0.015MHz-20MHz（精度 ±30%），可按需調節；跟蹤范圍 ±2500ppm（含 SSC 跟蹤），采集范圍 ±5000ppm，保障對信號變化的精準跟蹤。
緊湊尺寸與合理功耗：最大功率 50W，能耗控制合理；尺寸（不含前置連接器和后支腳）88.26mm×207.40mm×485mm，體積小巧，節省安裝空間，適配多種測試環境。
產品型號為 KEYSIGHT N1077A，核心配置支持 50MBd-32GBd 連續數據速率，含光 / 電雙輸入接口（光：FC/PC；電：2.92mm 陰頭），默認具備多波長適配（850nm、1310nm、1550nm 等）與基礎時鐘恢復功能。同時，產品可選配 選件 SMS、SXT，選件 SMS 在 1310nm/1550nm 波長下最小 OMA 200μW，選件 SXT 對應波長下最小 OMA 80μW，用戶可根據光信號測試精度需求選擇適配選件。
4. 應用場景
通信設備測試領域：適用于 5G 及下一代通信設備的信號測試，如光傳輸設備、基站核心部件等，可對設備光 / 電信號進行時鐘恢復與參數檢測，驗證設備信號傳輸穩定性，助力設備性能優化與質量把控。
電子元器件研發領域：針對高速電子元器件（如芯片、連接器等），測試其在不同數據速率下的信號輸出特性，通過精準時鐘恢復功能，分析元器件信號時序精度，為元器件研發改進提供數據支撐，提升元器件可靠性。
光模塊生產測試領域：在光模塊批量生產中，對光模塊的光信號輸出進行測試，結合時鐘恢復功能檢測信號時序穩定性，快速篩選合格產品，提高生產效率，降低因光模塊性能問題導致的后續設備故障風險。
科研實驗領域：高校、科研機構開展高速信號傳輸、時鐘同步等相關科研實驗時，可作為核心測試儀器，提供寬速率范圍、低抖動的測試環境，助力科研人員獲取精準實驗數據，推動通信、電子領域科研項目突破。
