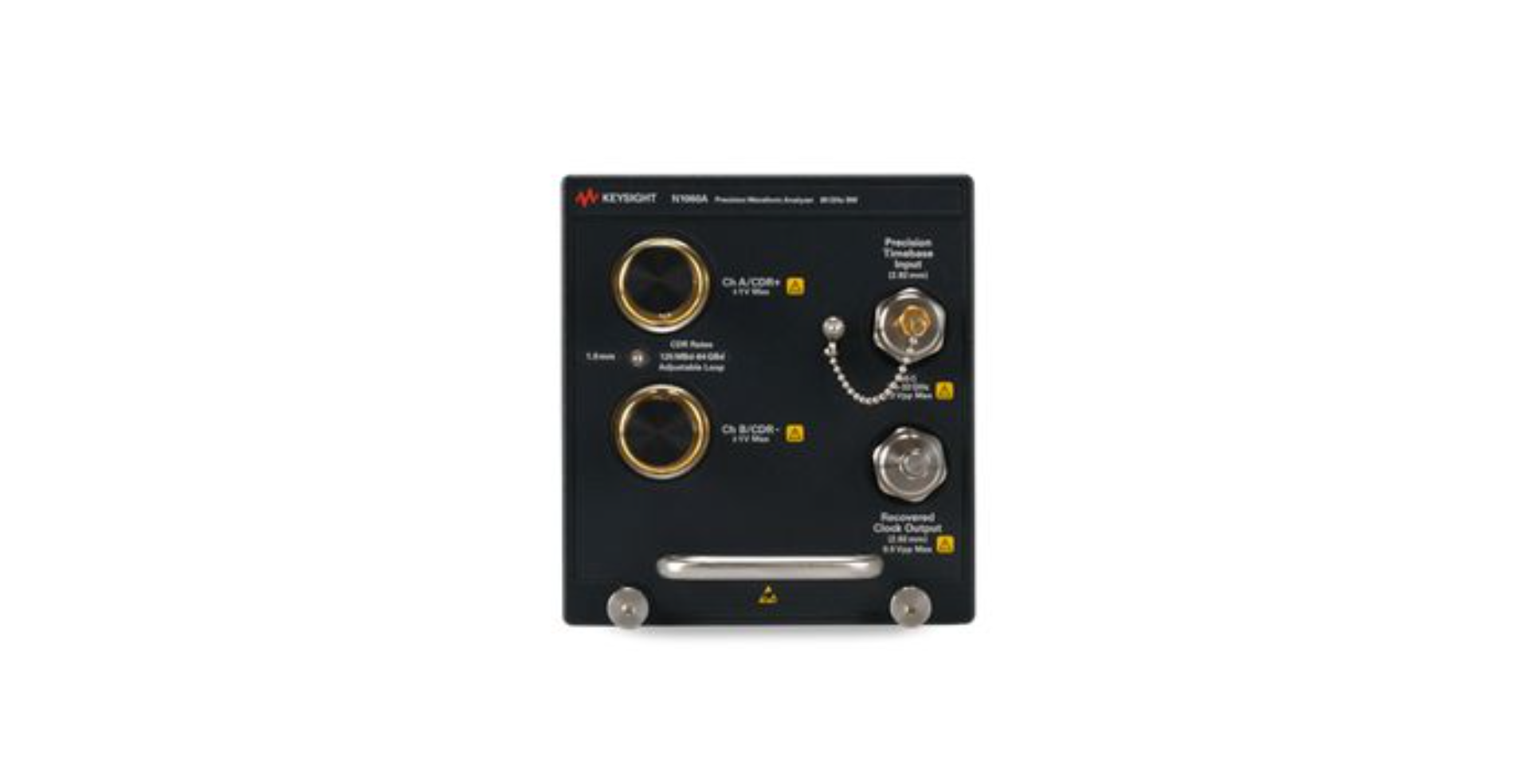

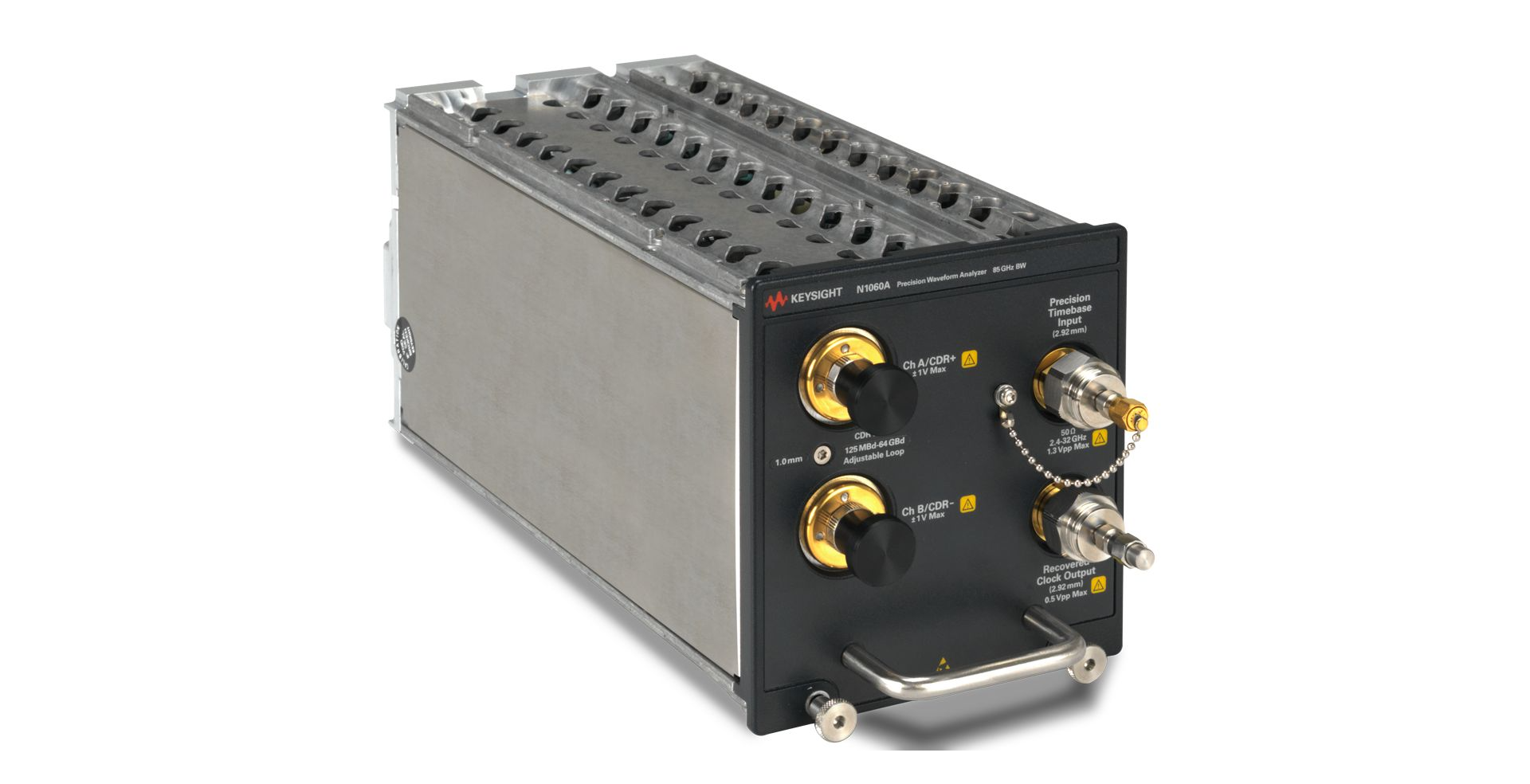

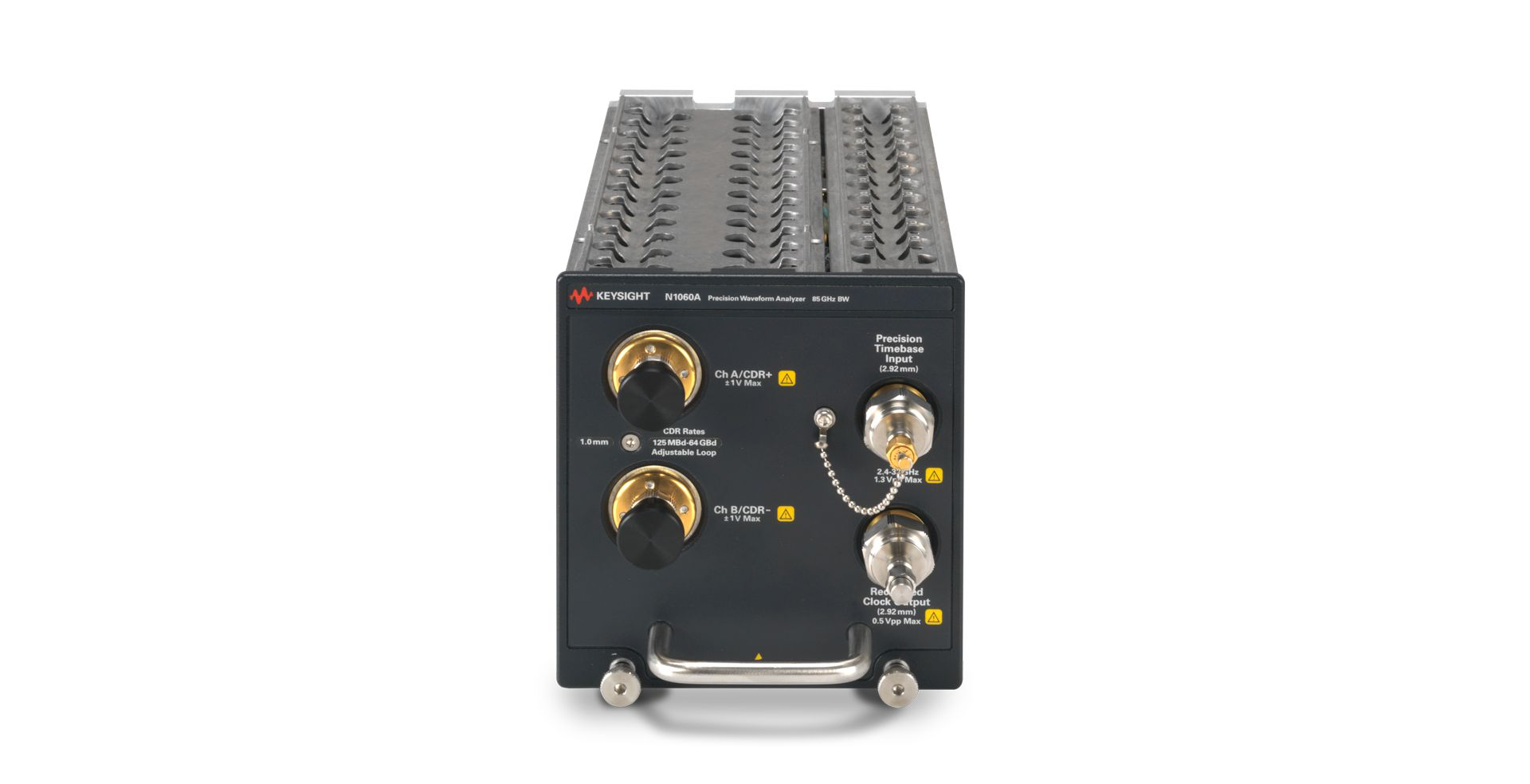

KEYSIGHT N1060A 采樣示波器 50-95GHz 可選帶寬 2 電氣通道 低至 50fs 剩余抖動 支持 112Gb/s 數據速率 精密型波形分析儀
主要特性：
KEYSIGHT N1060A 是一款高性能精密型波形分析儀，搭載 2 個電氣通道，帶寬覆蓋 50-95GHz，用戶可按需選擇，85GHz 帶寬下上升時間約 4ps，保障高頻信號捕捉能力。設備最大采樣率達 250kSa/s，剩余抖動低至 50fs，搭配 1.0mm 連接器，噪聲水平控制精準，50GHz 帶寬時 RMS 噪聲僅 0.7mV。同時具備出色 DC 精度，支持高達 112Gb/s（64GBd）數據速率，兼容 NRZ 和 PAM4 格式，適用于各類高頻信號測試場景，為專業測量提供穩定、精準的性能支持。
KEYSIGHT N1060A 采樣示波器 50-95GHz 可選帶寬 2 電氣通道 低至 50fs 剩余抖動 支持 112Gb/s 數據速率 精密型波形分析儀
1. 產品簡介
KEYSIGHT N1060A 作為一款高端精密型波形分析儀，專為高頻信號測試領域設計，憑借卓越的性能參數與靈活的功能配置，成為電子測試工程師在高速信號分析中的可靠工具。該設備以 2 個獨立電氣通道為核心，可實現對高頻信號的精準捕捉與分析，帶寬范圍覆蓋 50GHz 至 95GHz，用戶可根據測試需求靈活選擇合適帶寬，無論是 50GHz 帶寬下 7ps 的上升時間，還是 85GHz 帶寬下約 4ps 的上升時間，都能輕松應對不同頻率信號的測試挑戰，為高頻場景下的信號分析提供有力支撐。
2. 產品特點
在性能表現上，KEYSIGHT N1060A 擁有多項突出優勢。其一，低抖動與高采樣率，設備剩余抖動低至 50fs，有效減少信號測量誤差，最大采樣率可達 250kSa/s，確保能快速、準確地采集信號數據，還原信號真實波形。其二，精準的噪聲控制與 DC 精度，不同帶寬下噪聲水平控制優異，50GHz 帶寬時 RMS 噪聲典型值僅 0.7mV，95GHz 帶寬時也僅 1.6mV；DC 測量精度同樣出色，校準溫度 ±0.5°C 時，VAVG 測量精度為 ±2mV，±5°C 時精度為 ±2mV±（讀數 - 通道偏移）的 4％，保障直流信號測量的準確性。其三，高數據速率支持與接口適配，集成時鐘恢復模塊，可支持高達 64GBd（112Gb/s）的數據速率，且兼容 NRZ 和 PAM4 兩種信號格式，滿足當前高速數據傳輸領域的測試需求；輸入接口采用 1.0mm 連接器，適配高頻測試場景，減少信號傳輸損耗，提升測試可靠性。此外，設備單端輸入最大電信號支持 ±1Vpp，能適應不同幅度信號的測試，進一步拓展了應用范圍。
3. 產品型號
產品型號為 KEYSIGHT N1060A，該型號下主要通過帶寬差異形成不同配置選項，包括 50GHz 帶寬版、70GHz 帶寬版、85GHz 帶寬版及 95GHz 帶寬版，各版本均保持 2 個電氣通道、最大 250kSa/s 采樣率、低至 50fs 剩余抖動等核心性能參數一致，僅在帶寬及對應上升時間、噪聲水平上有所區別（如 50GHz 帶寬上升時間 7ps、RMS 噪聲 0.7mV；85GHz 帶寬上升時間約 4ps、RMS 噪聲 1.2mV），用戶可根據具體測試頻率需求選擇對應帶寬型號，無需擔心其他核心功能的差異，確保選型靈活且性能穩定。
4. 應用場景
KEYSIGHT N1060A 憑借全面的性能，廣泛應用于多個高頻測試領域。在高速通信領域，可用于光模塊、高速連接器等設備的信號測試，支持 112Gb/s 數據速率與 PAM4 格式，能精準分析高速信號的完整性，助力通信設備研發與生產質檢。在半導體行業，適用于高頻芯片的信號特性測試，低至 50fs 的剩余抖動與精準 DC 精度，可捕捉芯片輸出信號的細微變化，為芯片設計優化與性能驗證提供數據支持。在航空航天與國防領域，面對高頻雷達、衛星通信等設備的復雜信號測試需求，設備寬帶寬、高穩定性的特點，能在嚴苛環境下實現可靠測量，保障設備信號傳輸質量。此外，在高校科研、電子測量儀器研發等場景中，該設備也可作為核心測試工具，為高頻信號相關的研究與開發工作提供專業的測量解決方案。
