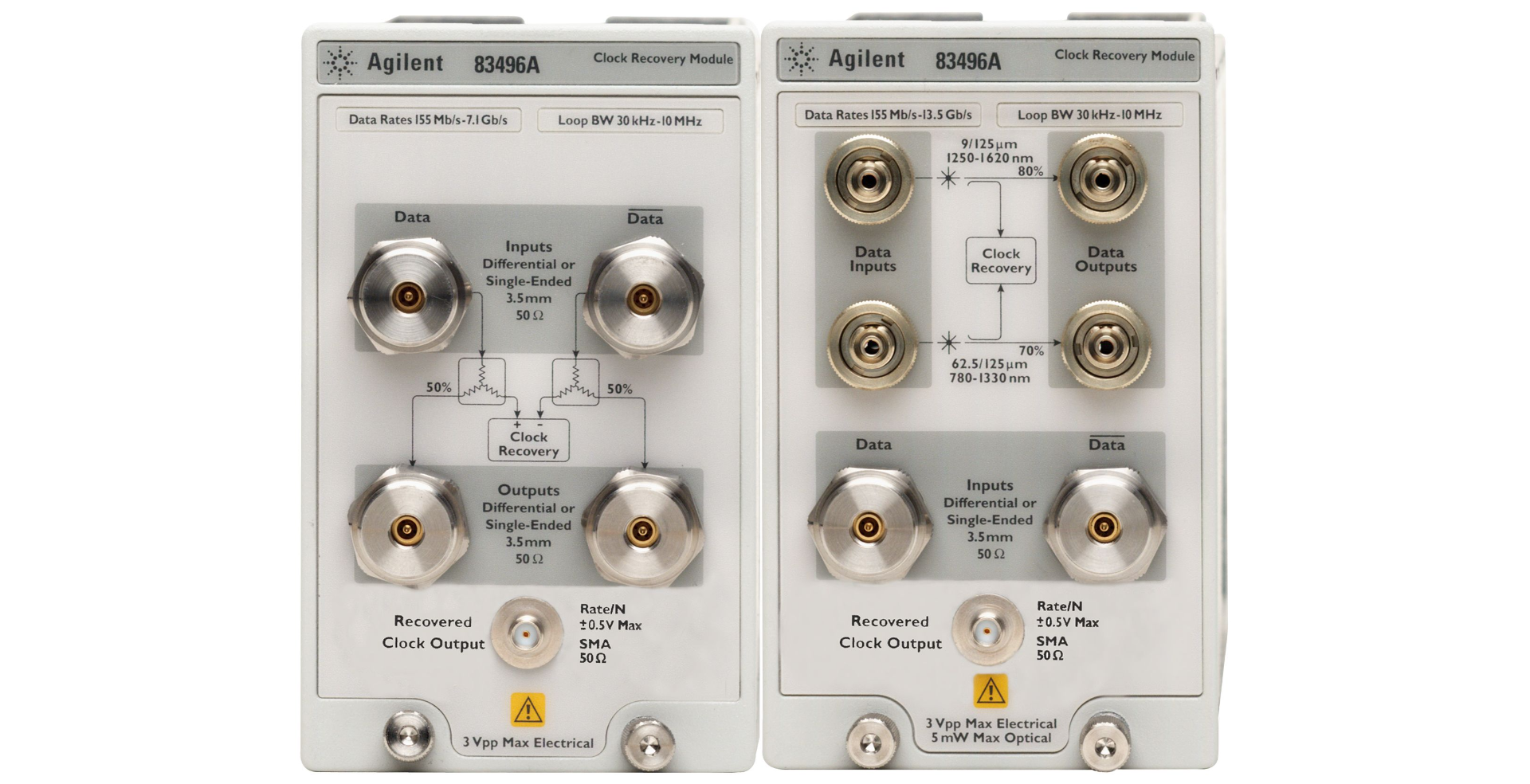

KEYSIGHT 83496A 采樣示波器時鐘恢復模塊 50Mb/s-13.5Gb/s 無帶調諧 兼容 86100A/B/C
KEYSIGHT 83496A 采樣示波器時鐘恢復模塊 50Mb/s-13.5Gb/s 無帶調諧 兼容 86100A/B/C
數據速率與調諧能力：支持 50 Mb/s 至 13.5 Gb/s 的連續無帶調諧，無需頻繁切換設置，即可應對從低速到高速的各類信號時鐘恢復需求，適配不同速率的設備測試場景。
光時鐘恢復特性：單模光信號波長覆蓋 1250 - 1650 nm，多模為 750 - 1330 nm，全面兼容主流光信號波長；最小光調制幅度根據波長和模式優化，1310/1550nm 單模時低至 - 11 dBm，1310nm 多模 - 10 dBm，850nm 多模 - 8 dBm，即使弱光信號也能穩定恢復時鐘。
電時鐘恢復配置：輸入采用單端或差分設計，搭配 3.5 mm 陽頭連接器，適配常見電信號接口；選件 100 可擴展單端 / 差分輸出功能，滿足不同測試系統的信號輸出需求；最小輸入電平僅 75 mVpp，對輸入信號強度要求低，適用范圍更廣。
PLL 與抖動性能：選件 300（Golden PLL 運作）支持 15 kHz 至 10 MHz 的 PLL 環路帶寬調整，可根據信號特性靈活優化鎖相效果；10 Gb/s 速率下，剩余抖動典型值低于 300 fs rms，有效減少時鐘信號誤差，保障測試數據準確性。
兼容性與回波損耗：無縫兼容 86100A/B/C Infiniium DCA/DCA - J 主機，無需額外適配組件，簡化測試系統搭建；輸入回波損耗表現出色，單模 20dB、多模 16dB，電信號在直流至 12GHz 時達 22dB、12 - 20GHz 時 16dB，減少信號反射干擾，提升測試穩定性。
