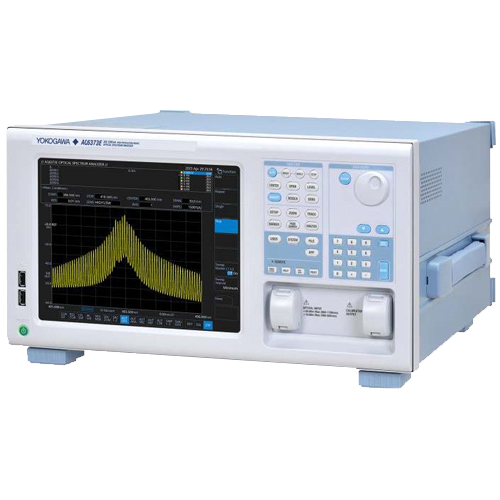

AQ6373E 可見光波長光譜分析儀

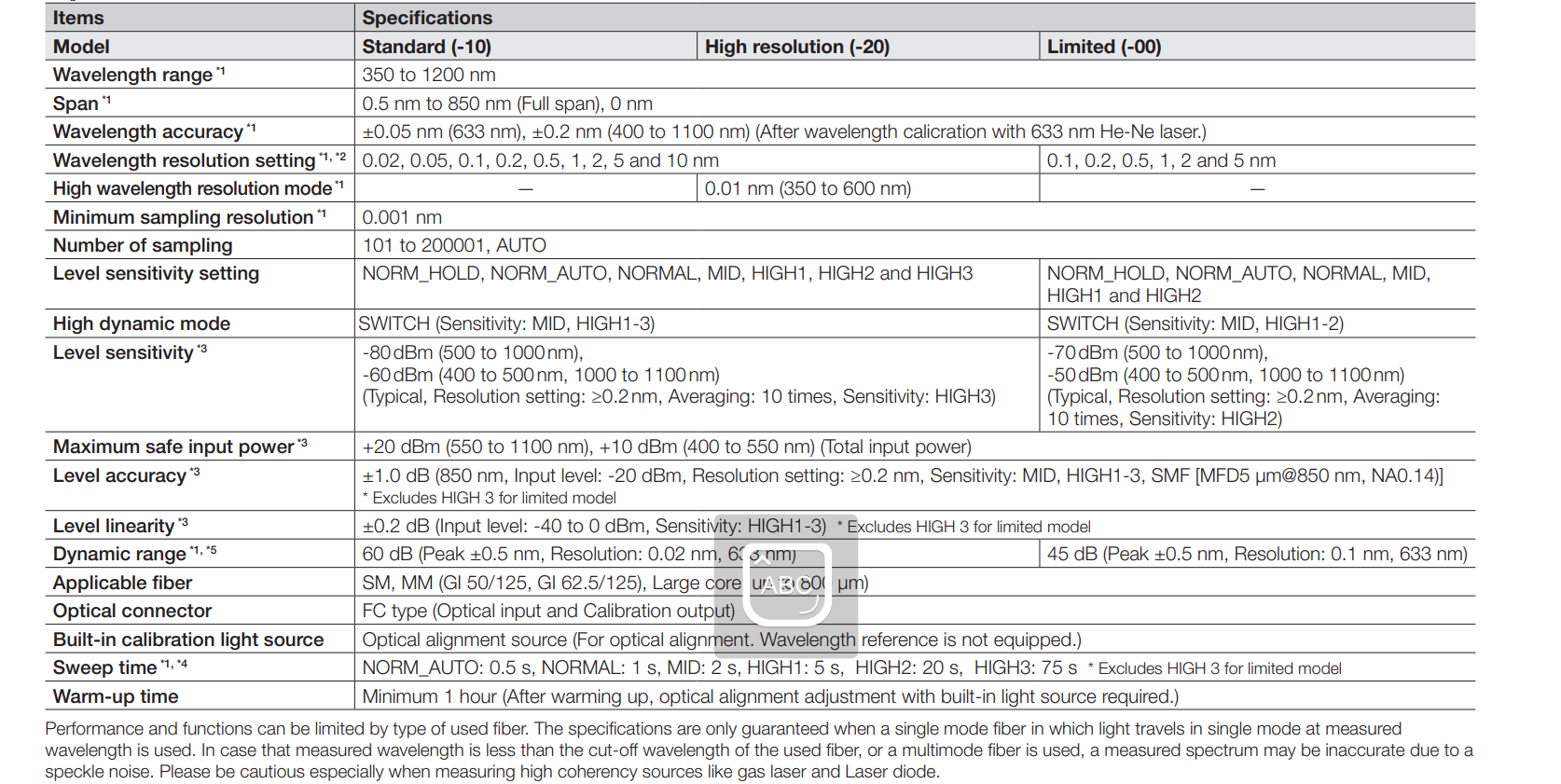

• 三種適用于短波長范圍應用的型號：標準、高分辨率、有限

• 波長范圍：350 - 1200 nm（所有型號）

• 波長分辨率

• 標準：0.02 nm - 10 nm

• 高分辨率：0.01 nm - 10 nm（0 - 01 nm 為 350.600 nm）

• 限量：0.1 nm - 5 nm

• 波長精度

• 標準：±0.05 nm （633 nm）、±0.2 nm （400 - 1100 nm）

• 高分辨率：±0.05 nm （633 nm）、±0.2 nm （400 - 1100 nm）

• 限量：±0.05 nm （633 nm）， ±0.2 nm （400 - 1100 nm）

• 近距離動態范圍

• 標準：60 dB （λPK公司± 0.5 nm）

• 高分辨率：60 dB （λPK公司± 0.5 nm）

• 限制：45 dB （λPK公司± 0.5 nm）

• 敏感性

• 標準：-80 dBm （500 - 1000 nm）

• 高分辨率：-80 dBm （500 - 1000 nm）

• 限制：-70 dBm （500 - 1000 nm）

• 測量水平范圍

• 標準：100 dB （-80 - +20 dBm）

• 高分辨率：100 dB （-80 - +20 dBm）

• 限制：90 dB （-70 - +20 dBm）

• 最大安全輸入功率：+20 dBm（550 至 1100 nm）+10 dBm（400 至 550 nm）（總輸入功率）

• 單模、多模和大芯光纖

• 內置光學對準源

• 使用外部參考源進行波長校準

• 各種分析功能，包括可見光的顏色分析

高分辨率和高動態范圍
先進的單色器可實現高波長分辨率和高近距離動態范圍。憑借單色儀更清晰的光譜特性，可以清晰地分離和準確測量近距離的光譜信號。

高靈敏度
可以準確快速地測量微弱的光信號。

七種靈敏度設置*
靈敏度設置可根據測試應用和測量速度要求進行選擇。
*限量版除外

高動態模式
通過減少雜散光的影響，可以改善動態范圍，雜散光是輸入強光信號時引起的。

峰值保持和外部觸發模式：
脈沖光信號的脈沖峰值光譜是可測量的。常用于電信系統的傳輸環路測試，也用于激光芯片開發早期的低功耗測量，以捕捉脈沖信號的峰值功率。

可用空間輸入
可用空間輸入支持同一 OSA 上的多模和單模光纖，輸入連接器的插入損耗變化很小，可提高測量的可重復性。由于沒有物理接觸，因此在連接光纖時不會造成損壞。此功能支持 SM、GI（50/125 μm、62.5/125 μm）和高達 800 μm 的大芯光纖。

Optical Input Structure

快速掃描
憑借先進的單色器、更快的電路和降噪技術，即使在測量 DFB-LD 信號的陡峭光譜或測量來自寬帶光源的低功率信號時，該AQ6373E也能實現快速的測量速度。

高分辨率
的寬跨度掃描 200,001 個數據采樣點在一次掃描中擴展了測量范圍，同時保持了高波長分辨率。與使用少量采樣點且需要多次局部測量以覆蓋整個波長范圍的傳統系統相比，這使得您的測量更輕松、更高效。

易于維護
精度 環境條件的變化、振動和光學精密產品（如光譜分析儀）的沖擊會影響光學元件并最終降低光學性能。使用標準功能，AQ6373E可以在幾分鐘內保持其高光學性能，從而實現快速啟動測量。

光學對準
使用內置光源自動對準單色器中的光路，以保持高性能。

波長校準
使用外部光源自動校準光譜分析儀，以確保波長精度。

內置光學對準源
波長校準需要外部光源。需要 GI 50/125μm 光纖以及定期校準。在某些情況下，光學對準和波長校準功能無法校正光學性能。

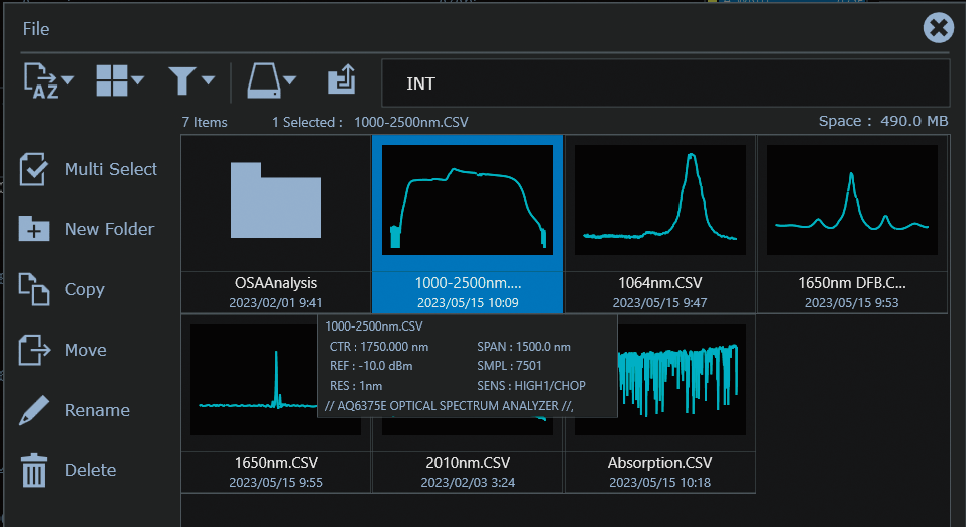

縮略圖文件預覽
從內部和外部存儲中的數千個文件中輕松找到特定文件。

USB 端口
四個 USB 端口便于使用外部設備，例如鼠標、鍵盤、外部硬盤驅動器和記憶棒。

大型觸摸屏 LCD
響應靈敏的高分辨率 10.4 英寸多點觸控電容式觸摸屏使設備操作更簡單、更直觀。更改測量條件、執行分析和更改光譜視圖，就像操作平板電腦設備一樣。在光譜視圖中，只需輕按和拖動即可縮放或移動波形視圖。
