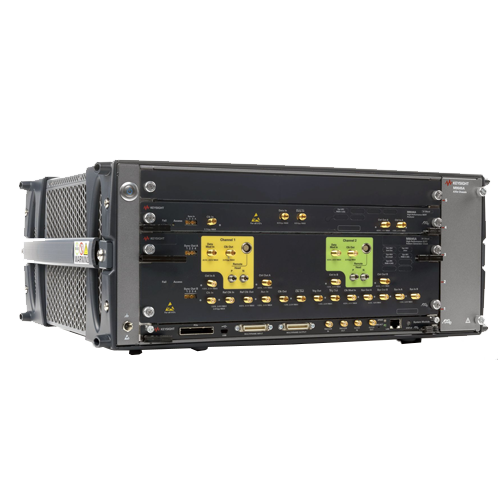

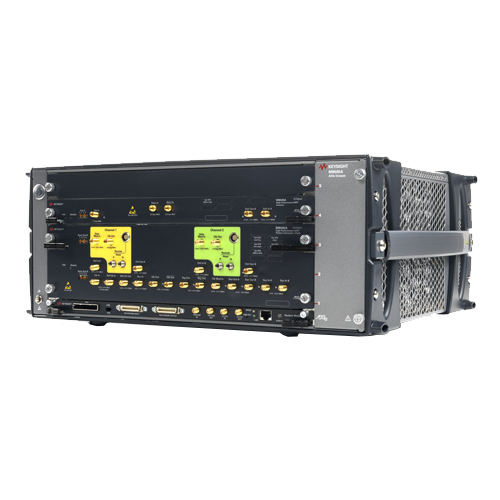

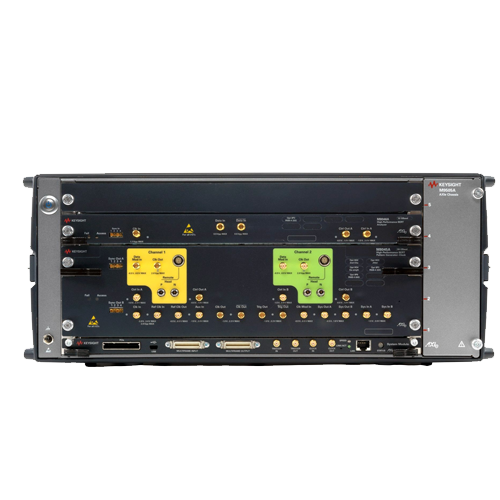

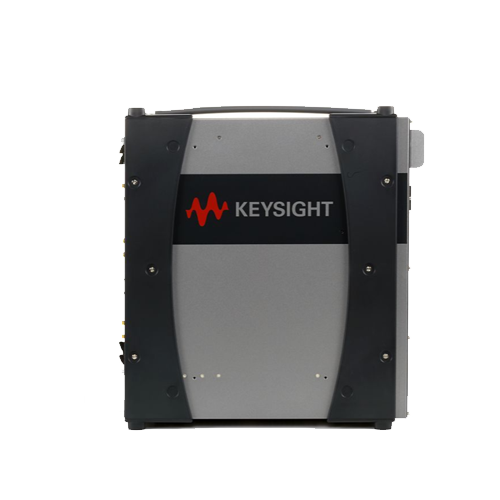

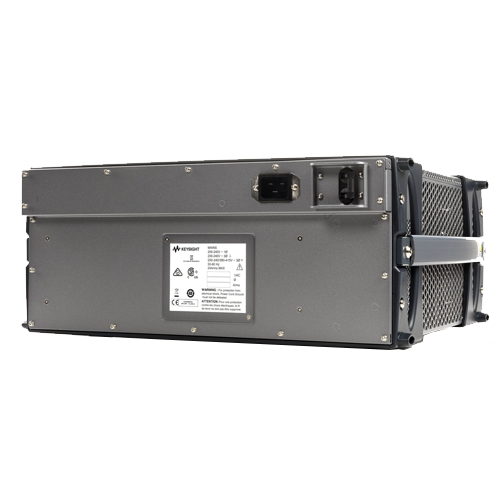

M8040A keysight 是德 64 Gbaud 高性能比特誤碼率測試儀

主要特性：

? ??2 至 64 Gbaud 的 PAM4 信號數據速率
? ??真正的實時 PAM4 誤碼檢測能力，數據速率高達 58 Gbaud
? ??內置去加重、分析儀均衡和時鐘恢復功能
? ??整合和校準過的抖動注入：RJ、PJ1、PJ2、SJ、BUJ 和時鐘/2 抖動
? ??每個模塊有兩個碼型發生器通道，用于仿真干擾源通道
? ??8/16/32/64 GT/s PCI Express? 交互式鏈路訓練和 SKP OS 過濾

獲取報價

你的位置：首頁

產品中心

M8040A keysight 是德 64 Gbaud 高性能比特誤碼率測試儀

概述

M8040A 高性能 BERT 的跳變時間更短，固有抖動更低，能夠提供數據速率高達 64 GBaud 的純凈 NRZ 和 PAM4 信號。 M8040A 的遠程前端和 1.85 mm 短電纜使測試點可以盡量接近被測器件，最大限度降低有損通道造成的信號衰減。

2 至 64 Gbaud 的 PAM4 信號數據速率
真正的實時 PAM4 誤碼檢測能力，數據速率高達 58 Gbaud
內置去加重、分析儀均衡和時鐘恢復功能
整合和校準過的抖動注入：RJ、PJ1、PJ2、SJ、BUJ 和時鐘/2 抖動
每個模塊有兩個碼型發生器通道，用于仿真干擾源通道
8/16/32/64 GT/s PCI Express? 交互式鏈路訓練和 SKP OS 過濾
可以通過算法生成 PRBS、QPRBS 碼型，也可以使用保存在存儲器中的碼型或是通過碼型序列發生器生成的碼型
用于 PAM4、Gray 編碼、FEC 編碼、預編碼器和誤碼分布分析
所有選件和模塊均可升級
提供真正的誤碼分析功能，能夠提供準確且可重復的測量結果，從而優化您的器件的性能裕量

目標應用

M8040A 專為研發和測試工程師設計，幫助他們表征芯片、器件、收發信機模塊和子組件、電路板以及系統。這些被測器件和系統配有串行 I/O 端口，數據速率高達 32 GBaud 和 64 Gbaud，主要在服務器、計算、數據中心和通信行業中使用。

許多流行的互連標準使用了 PAM4 和 NRZ 數據格式。M8040A 可對這些標準進行接收機（輸入）測試，如下所示：PCIe 6.0/5.0/4.0、TBT3、400 GbE、50/100/200/400/800 GbE、OIF CEI-56G 和 CEI-112G、64G/112G 光纖通道、Infiniband-HDR，以及芯片間、芯片與模塊、背板、中繼器和有源光纜的專有接口。

M8040A 64 Gbaud BERT 的碼型發生器可提供純凈的 32 和 26.5625 Gbaud PAM4 輸出信號。
