主要特性：

• 提供了單次掃描最寬的頻率范圍: 70 kHz到 110, 125和145 GHz ，使用毫米波模塊可以高達1.1 THz。

• ME7838A 或 E 型號可以方便地升級到 145 GHz

• ME7838A4 系統是 4 端口 70 kHz — 110/125 GHz 寬帶系統

• 所有型號都可以配置相應的毫米波模塊，頻率可達1.1 THz

• 業界最好的校準和測量穩定性: 0.1 dB vs 0.6 dB 整個24 小時

• 所有型號都支持 3744x-Rx接收機模塊進行噪聲系數測量，頻率到125 GHz

• 緊湊,輕巧型毫米波模塊 (0.6 磅 vs 7+磅 和1/50的體積) 為小型探針臺提供了較低的安裝成本

描述：

VectorStar ME7838系列寬帶系統提供了高性能緊湊的毫米波模塊,具有業界最佳的校準穩定性。其他寬帶系統仍然使用在關鍵頻段上原始方向性性能較差的技術，而ME7838系列是在所有頻段都具有較好方向性的唯一的寬帶系統。其結果是更好的校準穩定性和更好的測量穩定性，意味著需要二次校準的間隔時間較長，可以進行精確的測量和提高生產效率。

新的ME7838D同MA25300A毫米波模塊一起將高性能寬帶測量系統性能提升到一個新的水平。該MA25300A模塊增加了一個波導頻段，并結合了安立開發的0.8毫米同軸連接器，提供了世界上第一臺單次掃描操作超出了W波段限制的寬帶矢量網絡分析儀。

VectorStar ME7838A4 寬帶系統利用緊湊的毫米波模塊和業界最佳的校準穩定性提供了高性能 4 端口測量。市場上的其他寬帶系統仍然只提供原始性能和關鍵頻帶上的負方向性，而包含 ME7838A4 4 端口系統的 ME7838 系列是提供所有頻帶原始方向性的唯一寬帶系統。因而會有更好的校準穩定性和更好的測量穩定性，并且大幅延長校準間隔時間，提高測量準確度和生產力。新款 ME7838A4 通過引入 Anritsu 3743A mmWave 模塊將高性能 4 端口帶寬測量帶到了新高度。3743A 模塊在小巧緊湊的高性能毫米波模塊中綜合了 Anritsu 開發的非線性傳輸線 (NLTL) 技術。所有的VectorStar ME7838寬帶系統都包含一個RF VNA架構，使用電橋取代了耦合器，從而擴展了頻率下限到RF頻段（可操作到40KHz），用于近直流分析，具有優異的動態范圍。

應用領域：

差分設備、同軸射頻連接器、天線、開關、雙信器、UE 前端模塊、射頻 (FAKRA) 連接器、駕駛輔助雷達、無源組件測試、系統校準、差分路徑損耗特性、一般S參數和時域測量、簡單的有源器件測試程序：放大器特性、光電&電光應用

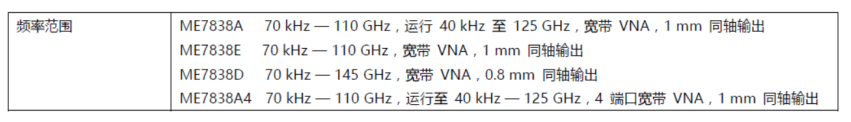

主要性能和規格：
