是德M8195A keysight 任意波形發生器結合81195A光調制發生器軟件，提供了一種創新的實時信號產生方法，可以讓測試速度提高100倍。

它可以實時生成信號和損傷。使用FIR濾波器和其他DSP功能，可以執行脈沖整形，并且可以改變光學壓力測試條件，例如偏振模式色散PMD或相位噪聲。

隨著設備和接口的速度和復雜度的不斷提高，M8195A任意波形發生器豐富的功能可以產生所需的信號，滿足數字應用、光電通信、高級研究、寬帶雷達和衛星通信的需要。

• 型 號：M8195A

• 名 稱：任意波形發生器

• 品 牌：是徳(KEYSIGHT)

• 分 類：通用電子測試 > 信號發生器 > 任意波形發生器

• 產品屬性：主機

功能

• 采樣率高達 65 GSa/s

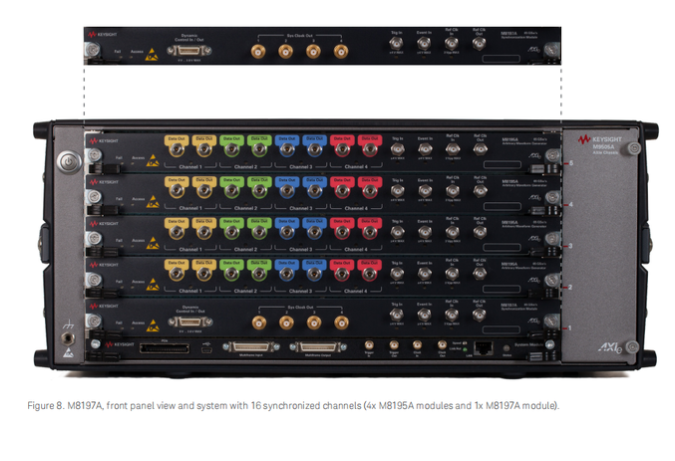

• 高通道密度：每個模塊提供 1、2 或 4 個通道，使用 M8197A 多通道同步模塊，可以同步 4 個模塊上多達 16 個通道

• 內置頻率和相位響應校準

• 嵌入式 DSP 支持實時生成波形和減損（與 81195A 光調制發生器軟件結合使用）

高性能

• 每個 AXIe 模塊配有 25 GHz 模擬帶寬和 2 GSa 存儲器，并可擴展至 16 GSa

• 16GSa 擴展存儲器能夠生成 PRBS7、PRBS10、PRBS11、PRBS15 直至 PRBS31 碼型（長 PRBS 碼型的計算以及載入到任意波形發生器的波形存儲器中將需要相當長的時間）

• 輸出幅度高達 1 Vpp（單端）或 2 Vpp（差分）

• 信號波特率超過 32 GBaud

預先配置完畢，包括：

• M8195A 任意波形發生器（AWG）

• AXIe 機箱和嵌入式控制器或外部個人電腦連通性

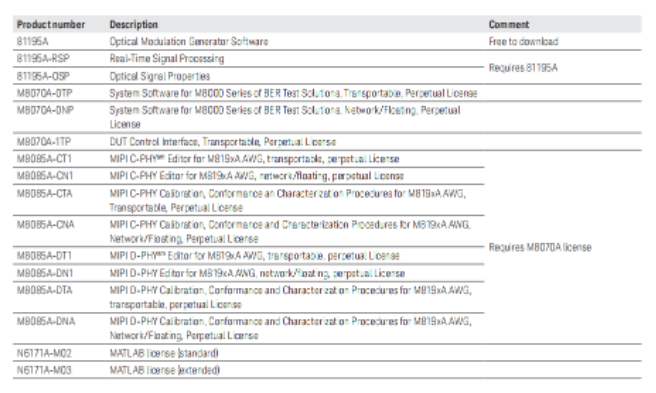

• 用于 M8000 系列 BER 測試解決方案的 M8070A 系統軟件提供更多功能

關鍵應用

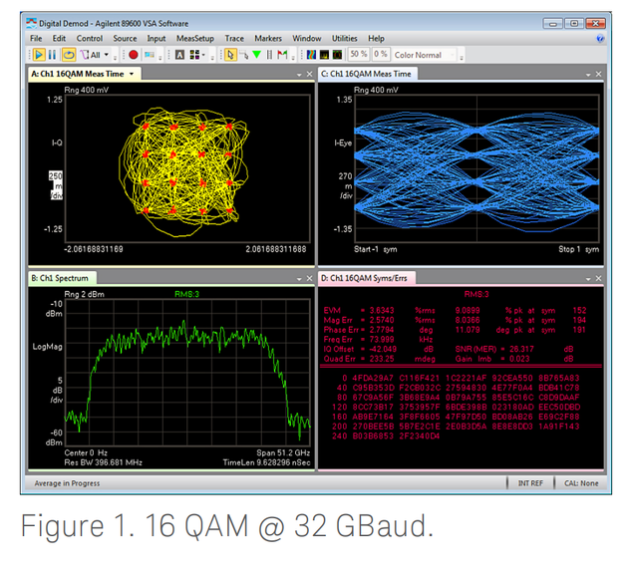

相干光通信－－單個 M8195A 模塊可以生成兩個獨立的 I/Q 基帶信號（雙偏振 ＝ 4 通道），波特率達到甚至超過 32 GBaud

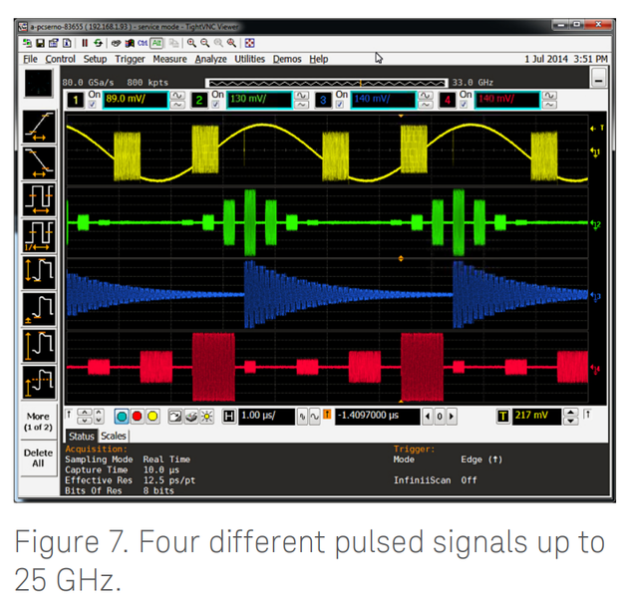

多電平/多通道數字信號－－可以生成高達 32 GBaud 波特率的信號，例如 NRZ、PAM4、PAM8、DMT 等。 還可以支持 HDMI、C-PHY 和 D-PHY 等協議。 嵌入/去嵌入通道，添加抖動、ISI、噪聲及其他失真物理、化學和電子研究 ――生成具有嚴格數學定義的任意波形、精確超短脈沖和超寬帶線性調頻寬帶射頻/微波 ――生成瞬時帶寬為直流至 25 GHz 的超寬帶射頻信號，適用于航空航天/國防/通信領域針對應用的隨機干擾（RI）源，需要使用 M8070A

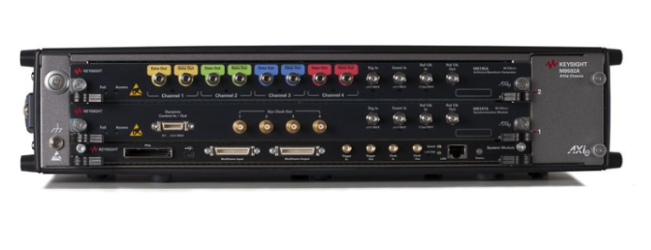

Keysight M8195A 任意波形發生器（AWG）在一個單插槽 AXIe 模塊上同時提供多達 4 個輸出通道，采樣率高達 65 GSa/s，帶寬高達 25 GHz，垂直分辨率為 8 位。

隨著器件和接口速度越來越快，結構越來越復雜，M8195A AWG 的豐富功能可以為您生成所需的信號，滿足數字應用、先進研究、寬帶雷達、衛星通信和光纖通信等應用的需求。

先進的 3 級序列發生功能可實現更長時間的信號場景。 當 M8197A 模塊需要同步多個 M8195A 模塊時，還可使用外部動態控制選件。

M8195A是德keysight 軟件支持

M8195A 任意波形發生器提供觸發輸入，與 M8197A 多通道同步模塊結合使用時，可實現 ±20 ps 的時延準確度。當與 N5990A 軟件選件 151 和 153 結合使用時，M8195A 可以提供 HDMI 和 MHL 接收機測試解決方案。

M8195A 任意波形發生器還可以由配有 M8085A 軟件插件的 M8070A 比特誤碼率測試系統軟件控制，生成符合 MIPI C-PHY 和 D-PHY 標準的測試信號。使用實時模式、序列生成功能和深存儲器，可以突破以往限制，探索新的測試領域。 探索新機遇。

其他信息：

M8195A 還可以通過系統軟件套件 M8195S 提供。M8195S 可以根據需要的通道數動態配置。 除了模塊本身以外，還可自動添加 AXIe 機箱、嵌入式控制器或外部個人電腦連通性。
