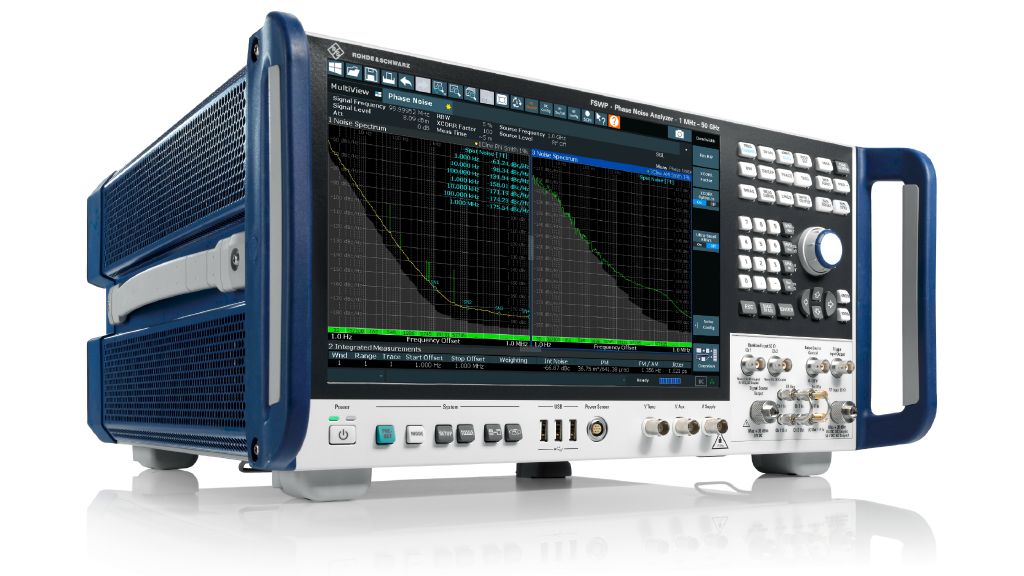

精準破局多維賦能——R&S FSWP26相位噪聲分析儀與VCO測試儀重磅登場

在射頻微波測試領域，相位噪聲與信號特性的精準測量是決定產品性能上限的核心環節。從5G通信、航空航天雷達到高端元器件研發，對測試儀器的靈敏度、速度與多功能性提出了嚴苛要求。羅德與施瓦茨（Rohde & Schwarz）深耕測試測量領域數十年，匠心打造R&S FSWP26相位噪聲分析儀與VCO測試儀，以“超高靈敏度+一體化集成+極速測量”的核心優勢，為各行業高端測試需求提供一站式解決方案，重新定義射頻測試效率與精度標桿。

極致靈敏度，捕捉微弱信號的“火眼金睛”

相位噪聲的測量精度直接決定振蕩器、放大器等核心元器件的性能評估可靠性。R&S FSWP26突破性融合極低噪聲內部參考源與先進互相關技術，將測量靈敏度推向行業新高度——在1 GHz載波、10 kHz頻偏條件下，典型相位噪聲值低至–172 dBc (1 Hz)，10 GHz載波相同頻偏下仍可達–153 dBc (1 Hz)，即便面對雷達應用中高度穩定的信號源，也能在數秒內完成精準捕獲。

依托這一優勢，儀器可同步測量頻率偏移高達30 MHz的相位噪聲與幅度噪聲，通過多窗口并行顯示功能，直觀呈現兩種噪聲特性及互相關技術帶來的靈敏度優化效果。搭配低至–156 dBm (1 Hz)的顯示平均噪聲電平（未開啟噪聲消除）與25 dBm的高三階交調（TOI）性能，實現超高動態范圍測量，輕松捕捉微弱信號中的噪聲細節，為高端元器件研發提供極致精準的數據支撐。

一體化集成設計，解鎖多元測試場景

R&S FSWP26打破傳統儀器功能單一的局限，將高端相位噪聲分析儀與信號頻譜分析儀無縫集成于一體，頻率范圍覆蓋1 MHz至26.5 GHz，無需額外配置設備即可完成多維測試任務，大幅節省工作臺空間與采購成本。儀器支持320 MHz可選分析帶寬，可實現矢量信號分析、脈沖信號分析、高階諧波測量等多元功能，滿足從研發到生產全流程的測試需求。

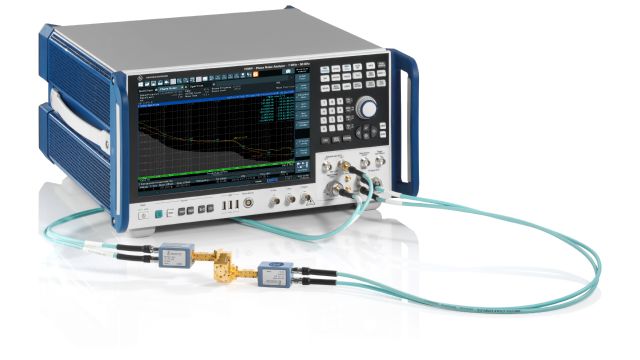

針對脈沖信號測試痛點，儀器搭載一鍵測量功能，通過互相關技術自動測定觸發/選通參數，憑借選通方法實現更大動態范圍，輕松完成雷達脈沖源的相位噪聲分析與脈間相位穩定性測試，生成直觀的3D數據圖譜。對于壓控振蕩器（VCO）特性測量，其內置低噪聲內部直流源可精準供電與控制VCO，自動測量頻率、輸出功率、調諧斜率、電流消耗及不同偏移頻率下的相位噪聲，全面覆蓋VCO性能評估需求。

極速高效與靈活擴展，適配全流程測試需求

在追求精度的同時，R&S FSWP26以硬件加速信號處理技術重構測量效率，通過少量互相關運算即可完成介質振蕩器（DRO）、恒溫晶體振蕩器（OCXO）等靈敏器件的測試，大幅縮短測量時間，提升生產吞吐量與研發進度。內置SCPI記錄器可簡化自動化遠程控制代碼生成，適配批量測試場景，助力實現高效自動化測試系統搭建。

儀器配備12.1英寸高分辨率多點觸控屏，采用扁平化操作界面，支持多任務并行運行與顯示，操作人員可同時查看多項測量結果，簡化操作流程。其靈活的擴展能力的同樣亮眼，支持外部本振輸入、外部混頻器擴展（頻率可高達325 GHz），還可根據需求選配瞬態分析、阿倫方差計算等功能，輕松應對5G FR1頻段、衛星通信、電子戰等復雜場景的測試挑戰。

深耕行業場景，賦能創新升級

憑借卓越的性能表現，R&S FSWP26已成為航空航天、無線通信、汽車電子、高端元器件制造等領域的理想測試工具。在5G研發中，可精準分析基站設備的相位穩定性與信號質量；在航空航天領域，為雷達系統、衛星通信子系統提供高精度測試支撐；在元器件生產環節，以快速精準的測量能力保障產品一致性與可靠性。

作為羅德與施瓦茨高端測試儀器的代表，R&S FSWP26以“精準、高效、多元”的核心優勢，為行業技術創新注入強勁動力。無論是追求極致性能的研發實驗室，還是注重效率與精度的生產車間，R&S FSWP26都能精準匹配需求，成為提升產品競爭力的核心測試伙伴，助力企業在技術迭代浪潮中搶占先機。
