探索橫河AQ6370E系列光譜儀隱藏功能！---高級標記功能！
橫河AQ6370E系列光譜儀的這款光譜儀的傳統功能中，其實還隱藏了一個特別實用的功能——高級標記功能！前所未有的方式解析數據與測量信號，不僅帶來了全新的測試體驗，還提升了測量速度，那么這個功能怎么找到呢，今天我們一起來看看吧！
高級標記功能
高級標記功能是使用添加特定的標記，讓使用者輕松獲取指定光譜的功率密度與積分功率的功能。這一創新設計不單可以讓使用者擺脫信號調制的束縛，還可直接從頻譜中獲取OSNR（光信號/噪聲比）值的希冀成為現實；同時也是光通信、光纖傳感以及光譜分析等領域工程師們快速準確評估信號質量、優化系統性能的好幫手。下面將與大家介紹一下高級標記功能中最為常用的功率譜密度標記以及積分功率標記功能。
功率譜密度標記
功率譜密度標記是以波形上的標記位置為中心，把每個在0.1nm ~ 10.0nm歸一化帶寬設置范圍內的功率值顯示到數據區域的一項功能。測量信號噪聲功率的情況下，使用者便可采用這些標記計算出每個既定帶寬所對應的功率值。
操作步驟如下所示：

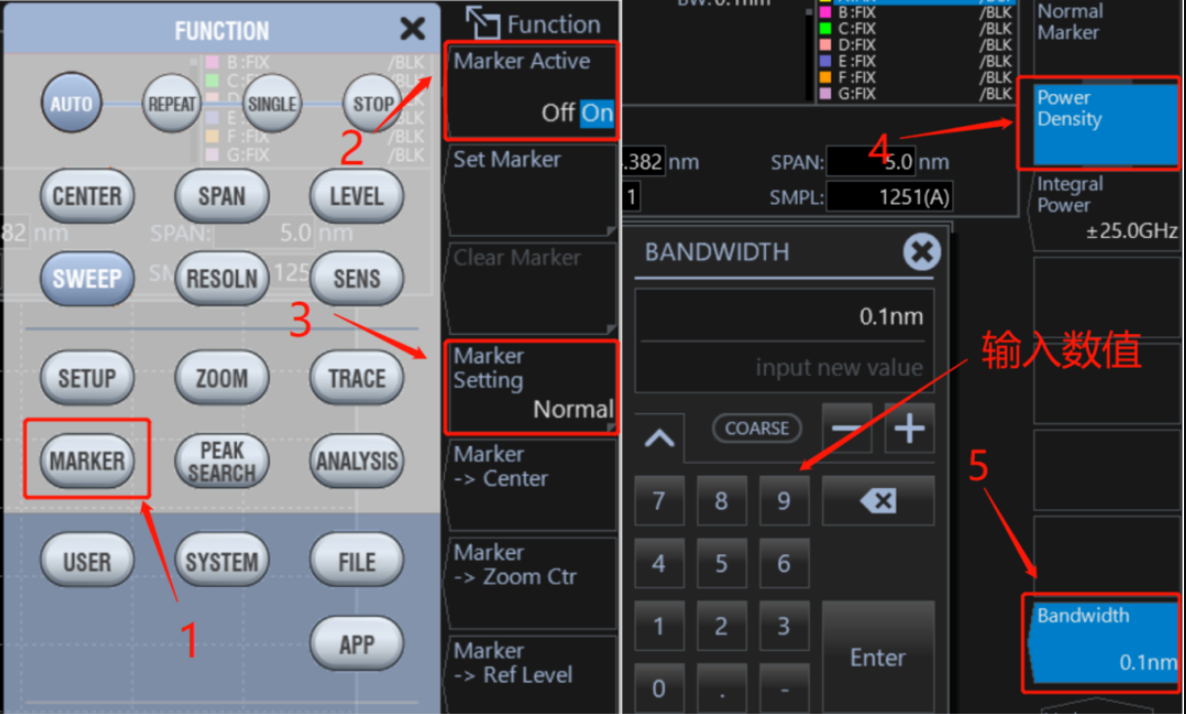

▲功率譜密度標記功能的使用流程圖
① 點擊MARKIET按鍵，把markit Active設定成ON；

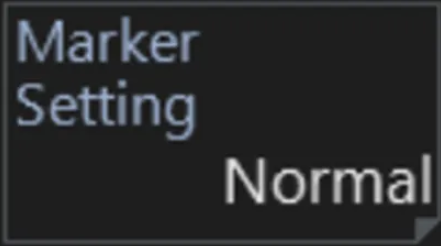

② 點擊
，選擇Power Density選項；
③ 通過彈出的BANDWIDTH輸入框設置歸一化帶寬，界面如下圖所示。

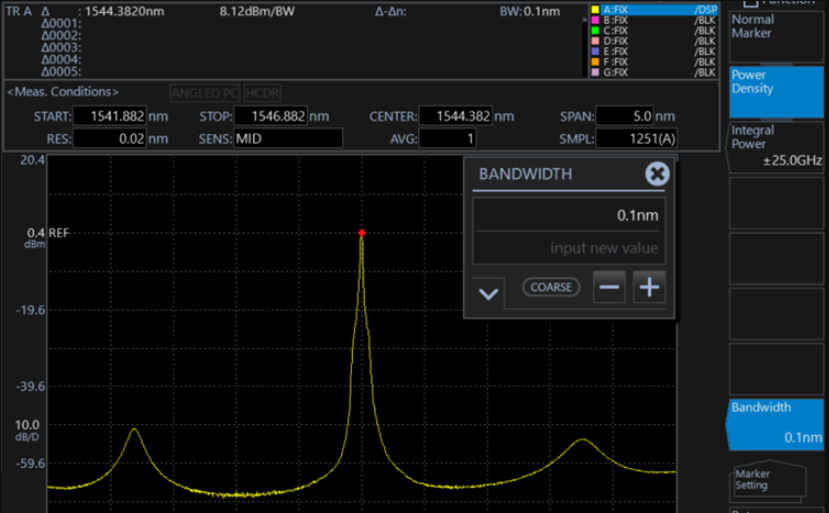

▲歸一化帶寬設置界面
根據下面的示意圖可以看到，功率譜密度標記功能還可以支持使用者同時設置多條曲線參數，便于直接獲取多條曲線間的功率關系。

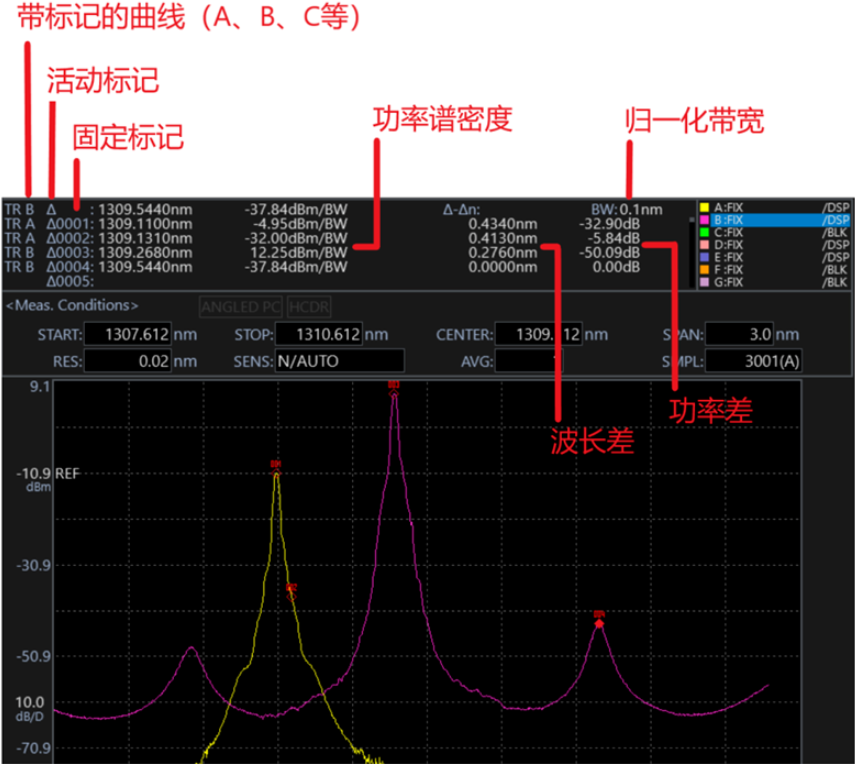

▲光譜儀同時在多條曲線上設置多個功率譜密度標記的示意圖
積分功率標記
積分功率標記是以波形上的標記位置為中心，把指定頻率范圍的積分功率值顯示到數據區域的一項功能。在使用者調制光的光譜計算信號功率的情況下，可用此功能計算擴散光譜的積分功率。
與常規標記一樣，使用者不單可以在積分功率標記上設置固定標記，還可以在±1.0GHz ~ ±999.9GHz間為移動標記與每個固定標記單獨設置積分頻率范圍。
操作步驟

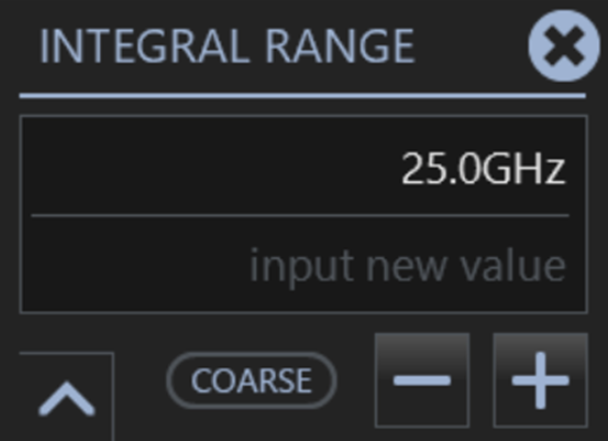

▲積分范圍設置界面
① 點擊MARKER按鍵，把Maeker Active設定成ON；
② 點擊
，選擇
選項；

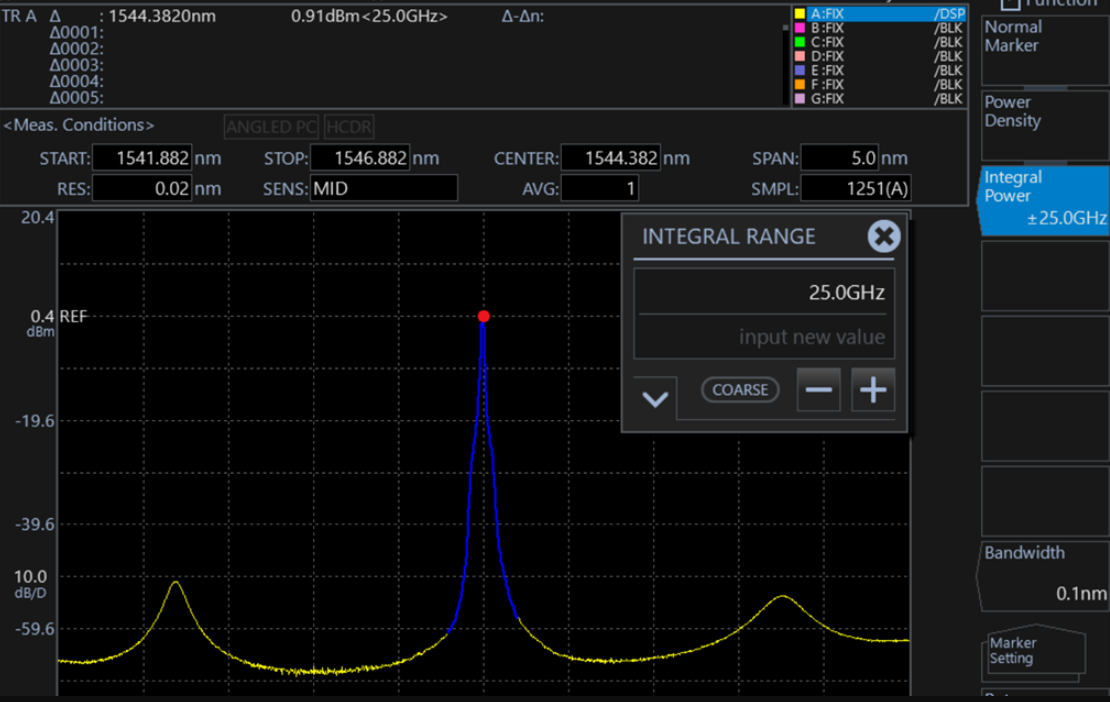

③ 在數值輸入框中輸入積分范圍，系統將能以曲線上的藍色高亮部分顯示出該范圍；
④ 使用者還能采用拖動屏幕以及在“MOVE MARKER”窗口中輸入數值的方法改變積分中心。
與功率譜密度標記相同，用戶也可以通過在不同曲線上設置固定標記，同時獲取其積分功率。
