Keysight N1092A系列 眼圖測試中哪些因素會影響測試結果的準確性？
在進行Keysight N1092A眼圖測試時，多種因素可能會影響測試結果的準確性。以下是一些關鍵因素：
偏置電流：偏置電流的設置不當可能導致波形底部太低，影響眼圖的清晰度。適當增加偏置電流可以使波形底部向上移動，從而使眼圖更加清晰。
上升沿速度：如果上升沿速度過快，可能會導致過沖現象，即波形上升沿超過1電平。這可以通過插入低通濾波器RC電路或調節串聯阻尼電阻RD的值來解決。
過阻尼：過阻尼會導致波形上升或下降沿沒有達到高或低電平位置。調節串聯阻尼電阻RD的值可以減少過阻尼，使輸出阻抗匹配減小衰減。
阻抗不連續：電路中的阻抗不連續可能導致振動現象。應盡量排除阻抗不連續，并減小組件引腳長度以減少寄生電感。
反射：由于傳輸線阻抗不連續，可能會在接收端產生反射。應盡可能減小激光驅動器和激光二極管間的距離，并考慮正確的阻抗控制。
NRZ數據連續性：對于反向不歸零制（NRZ）數據，連續位數過長可能導致雙線或抖動圖形?？梢酝ㄟ^增加串聯阻尼電阻RD或VCC，或減小調制電流IMOD來解決。
對稱性：如果眼圖不對稱，上升時間和下降時間不相等，可能是由于上升沿和下降沿所用的充放電路徑不同導致的。應使用對稱的激光管或調節串聯阻尼電阻RD直到上升時間和下降時間相等。
振蕩和過沖：如果眼圖出現振蕩和明顯的過沖現象，可能是由于偏置電流IBIAS太小所致。增加偏置電流可以使過沖逐漸變小。
終端端接阻抗不匹配：PCB工藝、設計偏差等因素可能導致終端端接阻抗與傳輸線特性阻抗不匹配，從而產生反射。應設計時注意阻抗匹配，避免反射影響眼圖。
發射端信號預處理：發射端的信號預處理不當，如預加重或去加重處理不當，也會影響眼圖的質量。應謹慎處理，以免引入額外的高頻噪聲。
接收器均衡處理不當：接收器均衡處理不當可能導致眼圖失真。應優化均衡處理，以減少碼間串?dāng)_，改善系統的傳輸性能。
通道串?dāng)_：通道串?dāng)_嚴重可能導致眼圖失真。應采取措施減少通道間的相互影響，以保持眼圖的清晰度。
影響Keysight N1092A眼圖測試結果準確性的因素包括偏置電流、上升沿速度、過阻尼、阻抗不連續、反射、NRZ數據連續性、對稱性、振蕩和過沖、終端端接阻抗不匹配、發射端信號預處理和接收器均衡處理不當，以及通道串?dāng)_等。在進行測試時，應綜合考慮這些因素，并采取相應的措施來優化測試條件，以確保結果的準確性。
N1092A眼圖測試步驟（參考）
N1092A是德DCA-M采樣示波器支持眼圖測試、光模塊/光貓測試等多種功能。以下是使用N1092A進行眼圖測試的基本步驟：
準備工作：
確保N1092A設備已正確安裝并連接到電源。
根據需要選擇合適的測試配件，如光纖連接器、光纖電纜、光探頭等。
如果需要，安裝FlexDCA軟件，這是用于控制和分析N1092A的必要軟件。

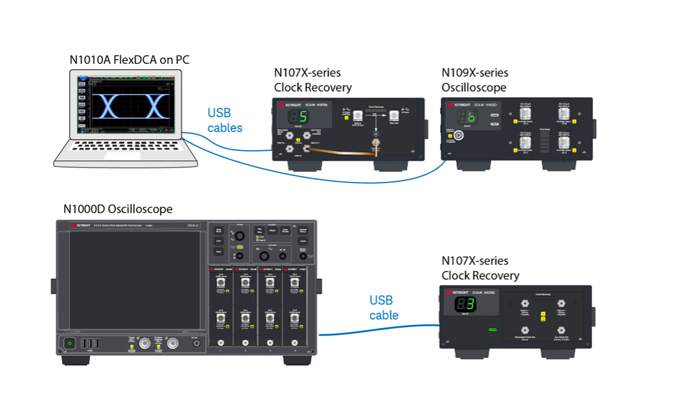

連接設備：
使用USB電纜將PC直接連接至N1092A。
通過USB電纜將86100D主機直接連接至N1092A（然后再可通過GPIB或LAN來控制86100D）。
在自動測試系統環境中，通過LAN將主測試系統PC連接至低成本的電腦上，F(xiàn)lexDCA界面駐留在第二臺PC上。然后，第二臺PC通過USB連接至N1092A。
配置測試參數：
打開FlexDCA軟件，并根據需要配置軟件以連接到N1092A。
選擇正確的串行端口（COM端口）作為USB到串行轉換器的接口，以及設置適當?shù)耐ㄐ艆?shù)。
開始測試：
啟動FlexDCA軟件，并嘗試建立與N1092A的連接。
一旦連接成功，就可以通過軟件界面進行眼圖測試的各項操作，如設置測試參數、啟動測試、查看和分析測試結果等。
結果分析：
根據測試結果，評估光通信系統的性能，如眼圖的開閉程度、抖動等。
如果需要，可以調整系統參數，并重復測試以優化性能。
以上步驟是基于搜索結果中的信息整理得出的，具體操作可能會根據實際的網絡環境和設備配置有所不同.
