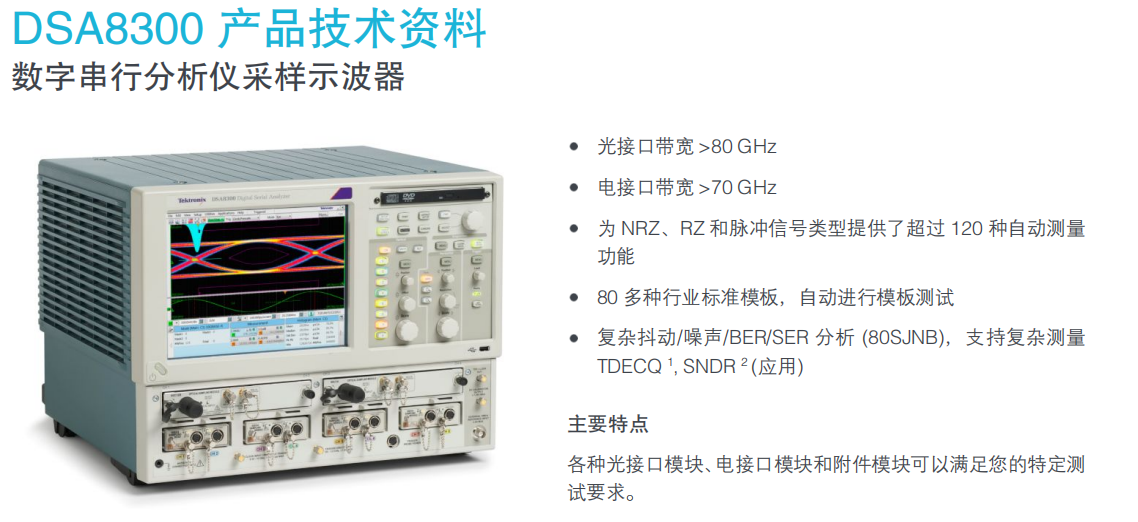

如何使用DSA8300進行TDR阻抗測試。步驟如下：

1. 選擇通道：點擊C1，C2，C7，C8中任意一個按鈕（以下以C1作為演示），即可完成基本TDR設置。

2. 選擇單位：在面板上點擊Units的向下箭頭，選擇單位Ω。

3. 設置參數：完成上述操作后，再按一下面板上的Setup Dialog按鈕或菜單下方的Setup Dialogs快捷圖標即可進入高級設置界面。

4. 高級TDR設置：在高級TDR設置界面中，可以設置TDR步進率、參考源，并啟用或禁用入射波形顯示。

5. 探頭選擇：根據需要選擇合適的TDR探頭，如P80318真正差分TDR探頭和P8018單端探頭等。

6. 測量準備：確保所有連接正確無誤，并檢查設備的狀態，確認設備已正確安裝并連接到信號源。

7. 開始測量：在完成所有設置后，點擊測量按鈕開始測試。設備將自動進行TDR阻抗測試，并顯示結果。

通過以上步驟，您可以使用DSA8300進行高效準確的TDR阻抗測試。請注意，操作過程中應遵循相關安全指南和手冊中的建議，以確保設備和操作人員的安全。

DSA8300 TDR阻抗測試的詳細操作步驟是什么？

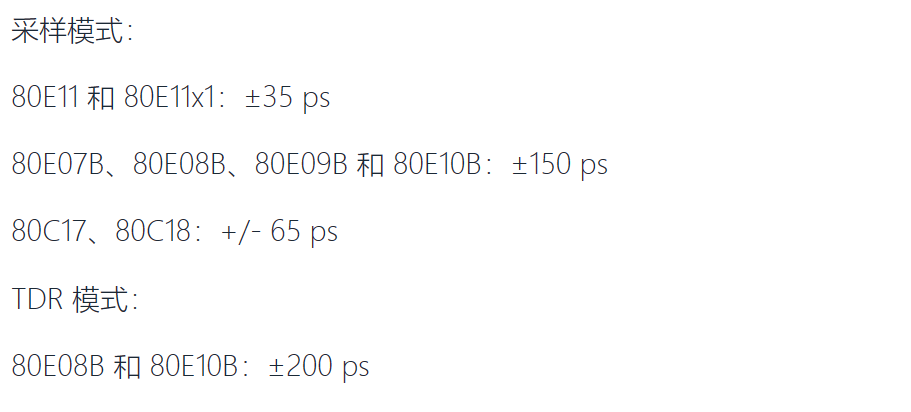

1. 選擇合適的采樣模塊：根據您要測量的信號類型和特性，選擇電接口模塊或光接口模塊，并將其插入DSA8300的相應插槽中。

2. 連接測試設備：確保所有必要的連接線和測試設備都已正確連接到DSA8300。

3. 設置測試參數：在DSA8300的用戶界面中，進入相應的測試配置菜單，設置所需的測試參數，如時間基準、頻率范圍等。這些參數可以根據具體的測試需求進行調整。

4. 進行數據采集：?jiǎn)?dòng)測試并開始數據采集。在采集過程中，DSA8300會記錄信號的時間域數據。

5. 分析和解讀結果：數據采集完成后，使用DSA8300內置的軟件工具對采集到的數據進行分析。通過繪制數據碼型曲線，可以直觀地看到信號的傳輸特性，如阻抗變化等。

6. 報告生成：最后，將測試結果整理成報告，并根據需要進行進一步的分析和展示。

DSA8300 TDR探頭P80318和P8018的性能參數和應用場景有哪些差異？

DSA8300 TDR探頭P80318和P8018在性能參數和應用場景上存在一些差異。

1. 輸入阻抗和頻率范圍：

• P80318的輸入阻抗為100 Ω，頻率范圍為18 GHz 。

• P8018的輸入阻抗為50 Ω，頻率范圍大于60 GHz 。

2. 信號類型：

• P80318是一種真正的差分TDR探頭，適用于差分傳輸線的高保真阻抗測量 。

• P8018是一種單端無源TDR探頭，適用于單端應用的電采樣和高速電信號分析 。

3. 應用場景：

• P80318適用于需要高保真度的差分傳輸線阻抗測量，特別是在需要調整探頭間距以適應不同線路間距和阻抗的情況下 。

• P8018則更適合于電路板阻抗特性和高速電信號分析的應用，尤其是在需要單端測量時 。

4. 附加功能：

• P80318包括兩個精密SMA電纜，具有并行控制功能 。

• P8018提供了精密20 GHz帶寬的SMA電纜，適用于高性能的電采樣TDR電路板阻抗特性測量和高速電信號分析 。

P80318和P8018兩款探頭各有特點，選擇哪一款取決于具體的應用需求。

如何正確選擇DSA8300 TDR阻抗測試中的參考源？

在選擇DSA8300 TDR阻抗測試中的參考源時，需要考慮以下幾個關鍵因素：

1. 輸出阻抗：TDR的輸出阻抗通常為50歐姆標準電阻。因此，在選擇參考源時，必須確保其輸出阻抗與TDR設備的輸出阻抗相匹配，以避免信號反射和損失。

2. 信號波長：TDR測試需要使用高速信號，并且信號波長應遠小于待測器件的尺寸。這意味著參考源的信號頻率應足夠高，以確保能夠捕捉到足夠短的波形，從而進行有效的阻抗分析。

3. 信號完整性：DSA8300具有卓越的帶寬、信號保真度和模塊化架構，適用于高性能的TDR和互連分析。因此，選擇參考源時，應確保其信號完整性和穩定性，以保證測試結果的準確性。

因此，在選擇參考源時，可以考慮使用低通測試模式，以獲取更多關于阻抗特性的信息。

DSA8300 TDR阻抗測試中如何設置和優化入射波形顯示？

在DSA8300 TDR阻抗測試中設置和優化入射波形顯示，可以通過以下步驟進行：

1. 選擇合適的測量參數：

   確保選擇了合適的測量參數，如帶寬、上升時間等。DSA8300支持高達50 GHz的帶寬，抑制上升時間為15 ps，入射上升時間為12 ps。

2. 配置示波器：

   在DSA8300的用戶界面中，進入“示波器”設置部分，調整垂直和水平分辨率，以確保能夠清晰地捕捉到入射波形的細節。

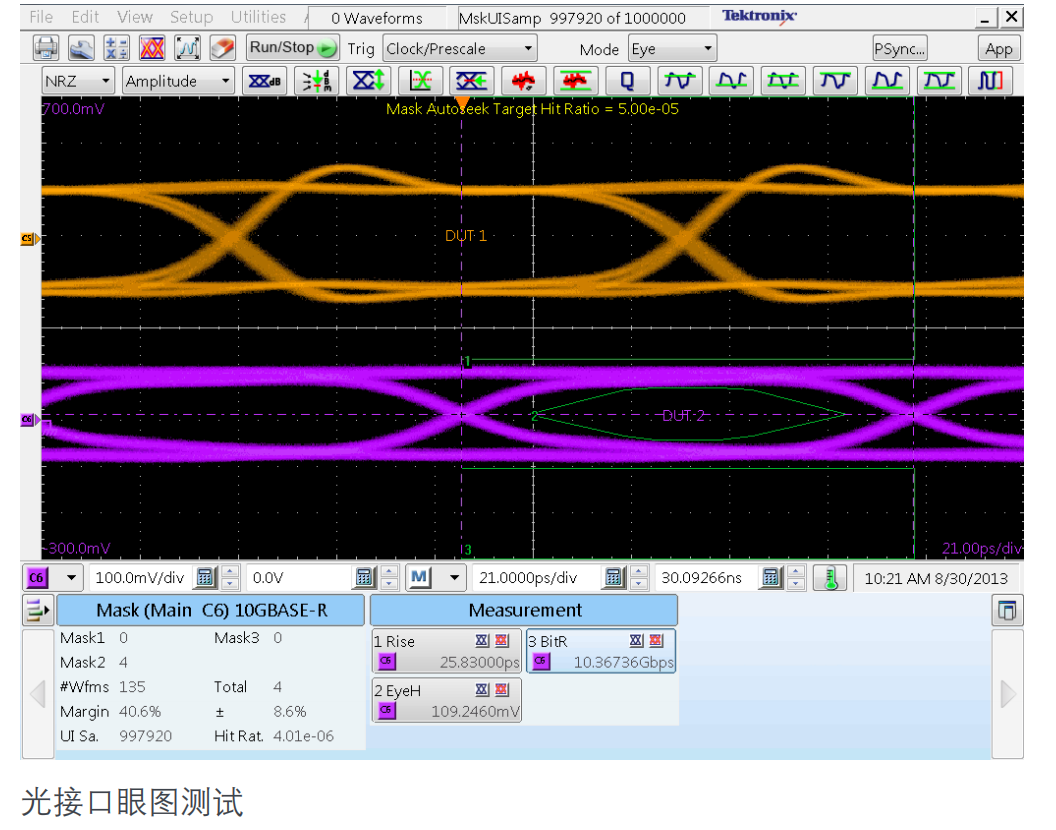

3. 優化波形顯示：

   使用“波形捕捉”功能來記錄入射波形。DSA8300提供了多種波形捕捉選項，可以根據需要選擇最適合的捕捉方式。

   利用“時脈還原”功能來校準時間軸，確保波形數據的準確性。

4. 減少噪聲和抖動：

   通過“抖動”和“雜音”處理功能來減少測試過程中的噪聲和抖動，從而提高波形的清晰度和準確性。

5. 使用遮罩功能：

   利用“遮罩”功能來進一步優化波形顯示，可以通過設置不同的遮罩層級來突出顯示重要的波形特征。
