在通信系統中，時鐘恢復設備（CDR: Clock and Data Recovery）是非常關鍵的組件。它的主要功能是從接收到的信號中提取時鐘信息，以便對數據進行正確的采樣和重定時。這一過程對于確保數據傳輸?shù)臏?zhǔn)確性和可靠性至關重要。

時鐘恢復的基本原理涉及到使用鎖相環（PLL: Phase Locked Loop）技術。PLL是一種反饋控制系統，它能夠?qū)⑤敵鲂盘?hào)的相位鎖定到輸入信號的相位上。

在CDR中，PLL用于從接收到的數據流中提取時鐘信號，并生成一個與原始發送端時鐘同步的時鐘信號。這個過程包括以下幾個關鍵步驟：

• 相位檢測：PLL的鑒相器比較輸入信號和壓控振蕩器（VCO: Voltage-Controlled Oscillator）的輸出信號的相位差異。

• 濾波和控制：鑒相器產生的誤差信號經過濾波器處理后，用于調整VCO的頻率，使其與輸入信號的頻率相匹配。

• 鎖定和跟蹤：通過不斷的相位比較和調整，VCO的輸出最終會鎖定到輸入信號的頻率上，從而實現時鐘恢復。

時鐘恢復對于高速串行通信尤為重要，因?yàn)樵谶@些系統中，時鐘信號通常不是直接傳輸?shù)?，而是需要從接收到的?shù)據中恢復出來。CDR能夠處理信號傳輸過程中的抖動和時鐘漂移，確保接收端能夠準確地恢復出數據。

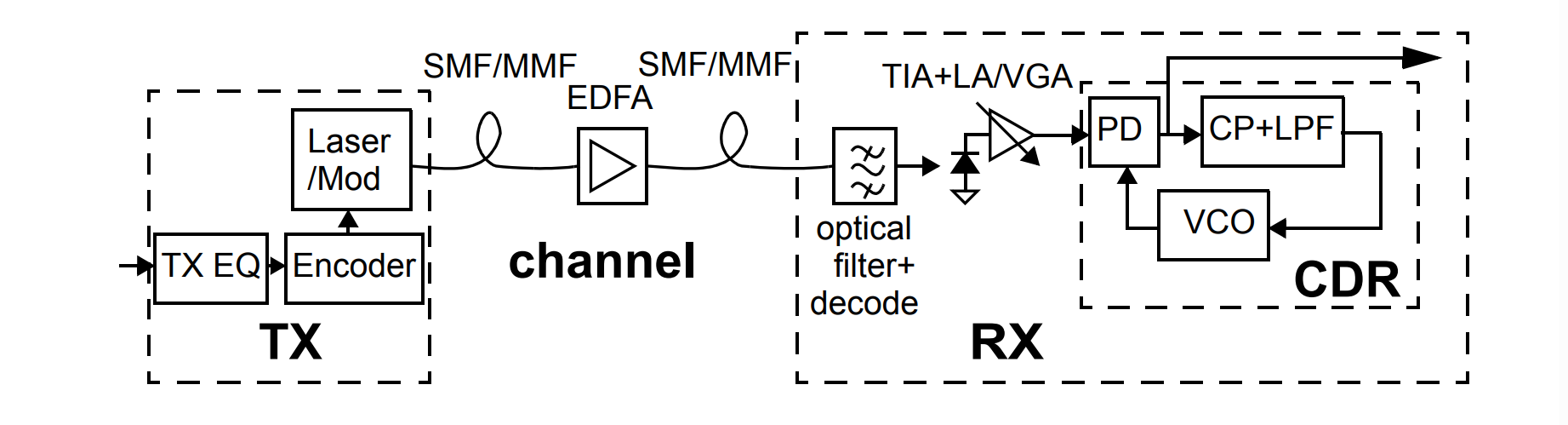

CDR在光通信系統中也扮演著重要角色，它能夠從光信號中提取時鐘信息，進行同步處理，以及去除傳輸過程中的抖動，從而保證數據的準確恢復。

CDR在光通信中的應用有哪些？

CDR（時鐘和數據恢復）主要包括以下幾個方面：

• 時鐘提?。篊DR能從接收到的數據流中提取時鐘信號，這對于同步傳輸?shù)臄?shù)據至關重要。

• 數據重定時：通過生成恢復的時鐘，CDR可以重新定時接收到的數據，以去除傳輸過程中累積的抖動。

• 解復用：CDR常常執行降低數據速率的解復用操作，這有助于將高速數據流轉換為更易于處理的低速數據流。

• 性能提升：在高速通信系統中，CDR是提高信號質量、降低誤碼率的關鍵電路之一。

• 適應多種信號格式：對于多比特符號信號（如PAM-4, duobinary等），CDR可能需要鎖定到特定的邊緣，以適應不同的編碼格式。

此外，CDR在光模塊中也扮演著重要角色，它與光模塊中的其他電子芯片一起，確保了高速通信中接收信號的質量。例如，在10G以太網、光傳輸網絡和10G光纖通道中，CDR的應用都是不可或缺的。
