示波器實際測試的注意事項有哪些？
示波器是一種常用的電子測試儀器，它可以顯示和測量信號的波形、幅度、頻率、相位等參數。但是，要正確地使用示波器，不僅要了解它的功能和操作方法，還要注意一些實際測試中的細節和技巧。本文將介紹一些示波器實際測試的注意事項，希望對電子工程師有所幫助。
選擇合適的探頭

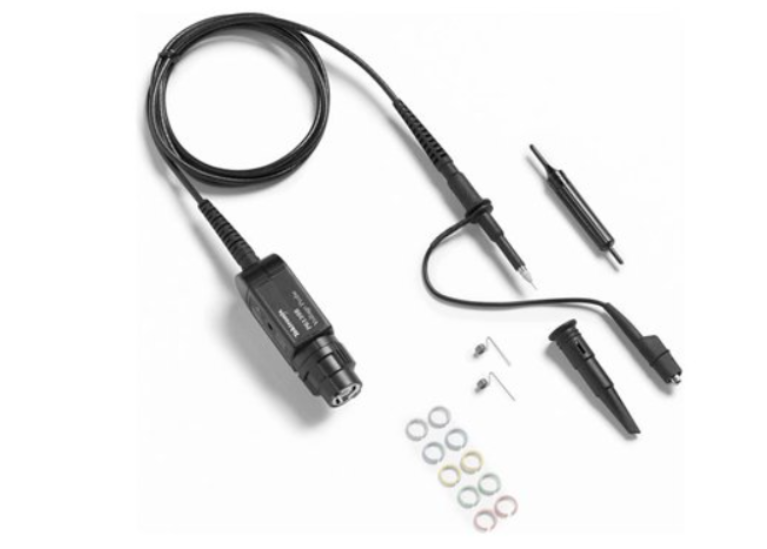

探頭是示波器和被測電路之間的接口，它的性能和質量直接影響到測量結果的準確性。探頭有不同的類型和參數，如無源探頭、有源探頭、差分探頭、電流探頭等，它們各有優缺點和適用范圍。在選擇探頭時，要考慮以下幾個因素：

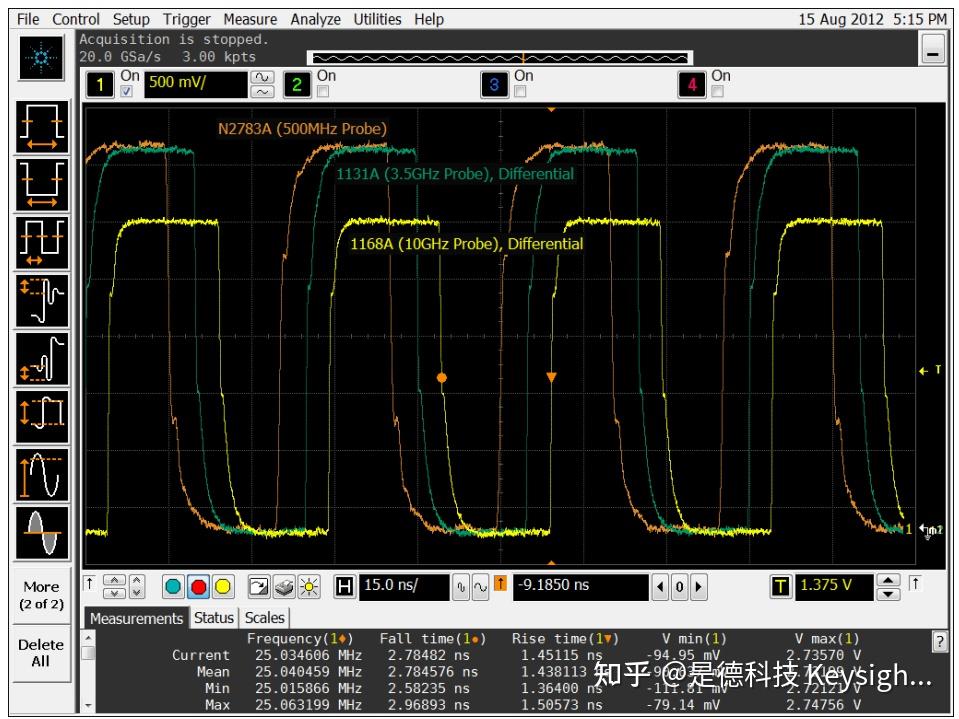

? 探頭的帶寬要大于或等于示波器的帶寬，以避免信號失真或衰減。
? 探頭的輸入阻抗要盡可能高，以減小對被測電路的負載影響。

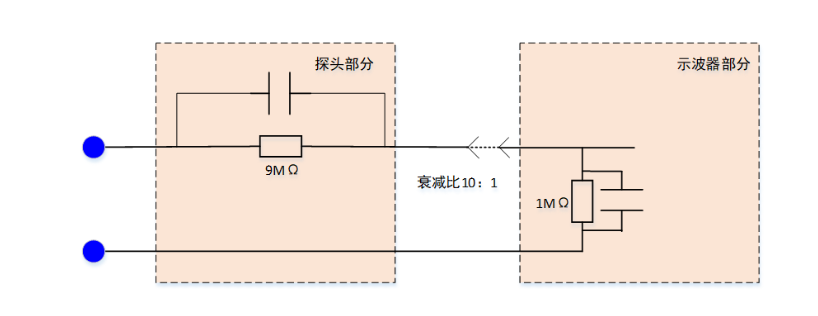

? 探頭的衰減比要與示波器匹配，以保證信號幅度的正確顯示。
? 探頭的類型要根據被測信號的特點選擇，如單端信號用單端探頭，差分信號用差分探頭，高頻信號用有源探頭，大電流信號用電流探頭等。
校準和補償探頭
在使用探頭之前，要對其進行校準和補償，以確保探頭和示波器之間的阻抗匹配和頻率響應一致。校準和補償?shù)姆椒ㄊ牵?/p>
? 將探頭連接到示波器上，并選擇與探頭相同的衰減比。
? 將探針鉤住示波器上提供的方波校準信號輸出端，將接地夾夾住接地端。
? 調節示波器的垂直檔位和水平檔位，使方波信號占據屏幕大部分區域。
? 觀察方波信號的上升沿和下降沿是否平滑、對稱和無過沖。如果不是，則調節探頭上的補償電容旋鈕，直到方波信號呈現理想狀態。
設置合理的觸發
觸發是示波器捕獲并顯示穩定波形的關鍵。觸發可以根據不同的條件來觸發示波器開始采樣并顯示信號。觸發有以下幾種類型：
? 邊沿觸發：根據信號通過某一電平時的上升沿或下降沿來觸發。
? 脈沖觸發：根據信號持續時間大于或小于某一設定值來觸發。
? 斜率觸發：根據信號上升或下降速率大于或小于某一設定值來觸發。
? 視頻觸發：根據視頻信號中的行同步或場同步脈沖來觸發。
? 總線觸發：根據總線信號中的特定數據或地址來觸發。
在設置觸發時，要注意以下幾點：
? 選擇合適的觸發類型，以適應被測信號的特征。
? 調節合理的觸發電平，以避免誤觸發或漏觸發。
? 調節合適的觸發靈敏度，以抑制噪聲或干擾的影響。
? 調節適當?shù)挠|發延遲，以觀察信號的前沿或后沿。
選擇合適的采樣率和存儲深度
采樣率是示波器每秒采樣的次數，它決定了示波器對信號細節的捕獲能力。存儲深度是示波器每個通道能夠存儲的最大采樣點數，它決定了示波器對信號歷史的記錄能力。在選擇采樣率和存儲深度時，要注意以下幾點：
? 采樣率要滿足 Nyquist 定理，即至少要大于被測信號最高頻率的兩倍，以避免混疊現象。
? 采樣率要根據被測信號的上升時間選擇，一般要求采樣點數大于等于信號上升時間的 10 倍，以保證信號波形的還原。
? 存儲深度要根據被測信號的重復頻率和持續時間選擇，一般要求存儲深度大于等于信號周期與采樣率的乘積，以保證信號周期的完整。
? 存儲深度也要根據需要觀察的信號細節選擇，一般要求存儲深度越大，分辨率越高，能夠顯示更多的信號細節。
利用示波器的自動測量和分析功能
現代示波器都具有強大的自動測量和分析功能，可以對信號進行各種參數的測量和計算，如幅值、頻率、周期、相位、占空比、脈寬、上升時間、下降時間、最大值、最小值、平均值、有效值、峰峰值等。這些功能可以幫助用戶快速地獲取信號的特征和狀態，而不需要手動進行測量或計算。在使用自動測量和分析功能時，要注意以下幾點：
? 選擇合適的測量對象和方式，如單個通道或多個通道，全屏或光標區域等。
? 選擇合適的測量參數和數量，如常用參數或自定義參數，單個參數或多個參數等。
? 選擇合適的測量模式和顯示方式，如實時模式或統計模式，數字顯示或圖形顯示等。
示波器是一種非常有用的電子測試儀器，但是要正確地使用它，需要掌握一些實際測試中的注意事項和技巧。本文只是簡單地介紹了一些基本的內容，更多的內容還需要用戶在實踐中不斷地學習和探索。希望本文能夠?qū)δ兴鶈l(fā)和幫助。
