Keysight 86100D和86105C光電模塊 DCA-X 是德 示波器使用說明
2023-09-12
瀏覽次數：3487次
本文將詳細介紹DCA-X86100D(86105C)光示波器的使用方法，包括設備特點、操作步驟、注意事項、應用實例和維護保養。
一、設備特點

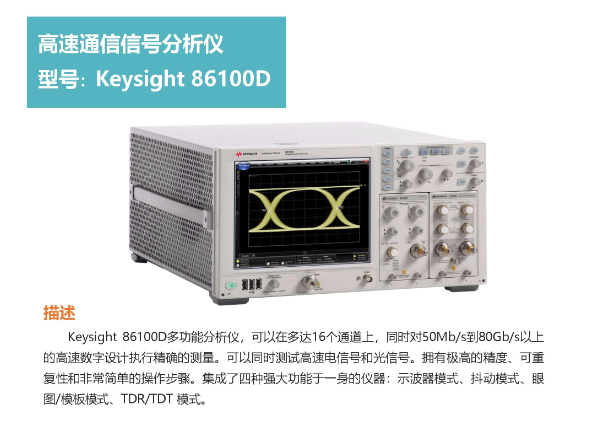

DCA-X 86100D(86105C)光示波器是一種高性能的光纖示波器，適用于測量各種光纖參數，如光功率、光波長、光衰減等。它具有以下特點：
? 90 GHz 帶寬
? 定制主機以進行光、電和 TDR/S 參數分析
? 100 fs RMS 超低抖動和低至 250 μV 確保執行快速、精確和一致的抖動測量
? 獲得超過 50 種內置標準模板和自動模板裕量分析
? 輕松地同時測量多個信號；同時分析和采集多達 16 個信號
? 主機可升級并且向后兼容，為您的投資提供充分保護
二、操作步驟
- 打開DCA-X86100D(86105C)光示波器的電源開關，等待設備自檢完成，進入待機狀態。連接光纖
- 將待測光纖連接到設備的輸入端口，確保連接穩定可靠。選擇測量模式
- 在設備主界面選擇測量模式，包括實時測量和存儲測量模式。開始測量

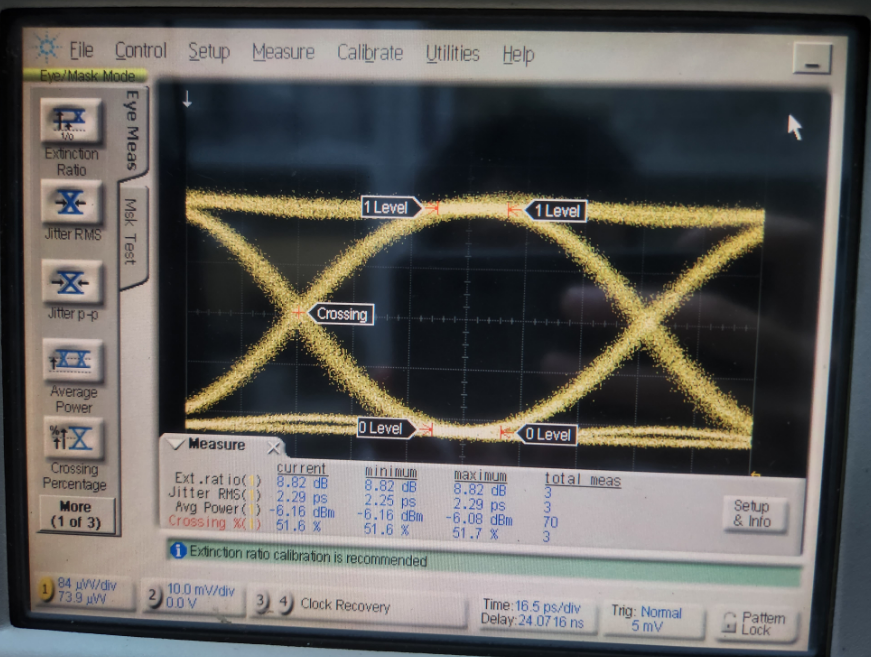

- 點擊開始測量按鈕，設備將開始進行測量，并在屏幕上顯示測量結果。數據分析
- 在測量完成后，可以對測量結果進行數據分析，如繪制波形圖、計算平均值、標準差等。保存測量結果
- 在數據分析完成后，可以將測量結果保存到本地或云端存儲設備中。關閉設備
- 在完成測量后，關閉設備電源開關，釋放資源。
三、注意事項
安全問題
在操作DCA-X86100D(86105C)光示波器時，需遵循相關安全規定，避免激光對人體造成傷害。儀器調試
在使用前，需要對設備進行調試，確保設備處于良好狀態。如有異常，請及時聯系專業人員處理。注意事項
操作過程中，避免隨意更改設備參數，以免影響測量結果。同時，需要定期對設備進行維護保養，延長設備使用壽命。
四、應用實例
光纖信號傳輸測試
在光纖信號傳輸系統中，可以使用DCA-X86100D(86105C)光示波器測試光纖的傳輸特性，如光功率、光波長等參數，確保傳輸質量的穩定性。光纖連接器衰減測試
通過使用DCA-X86100D(86105C)光示波器測試光纖連接器的衰減，可以評估其性能優劣，保證連接質量。光纖網絡故障排除
在光纖網絡出現故障時，DCA-X86100D(86105C)光示波器可以協助定位故障點，縮短故障排查時間。
五、維護保養
為延長DCA-X86100D(86105C)光示波器的使用壽命，日常維護保養非常重要。以下是一些建議：
清潔設備表面：定期使用干凈的布擦拭設備表面，保持設備清潔。防塵措施：在設備不使用時，可以安裝防塵罩，避免灰塵進入設備內部。定期校準：建議定期將設備送至專業機構進行校準，確保測量準確性。軟件更新：定期檢查設備軟件是否有更新，并按照提示進行升級，以提高使用性能。
