MP2100B 10GbE×4ch，小體積，大作為。多合一4通道BERT(最大12.5 Gbit/s)和采樣示波器。BERTWave MP2100B，多通道光學模塊測試解決方案。

隨著云計算的普及，數據中心對于光模塊的需求與日俱增。其中，對于SFP+模塊(用于10GbE)和QSFP+模塊(40GbE(10Gbit/s×4)的需求更是在快速增長。多合一BERTWave MP2100B內置BERT測試儀和采樣示波器，可同時運行開發和制造模塊所需的BER測試和眼圖分析。BERT通道的數量可擴展為四個，且支持4通道同步BER測量。此外，高采樣速度減少了眼圖的測量時間。使用MP2100B可更高效地測量QSFP+等多通道光學模塊。

BERTWave MP2100B的功能，多合一4通道BER測量和眼圖分析

增加通道數量可極大地縮短QFSP+模塊的測量時間。如果通道數量沒有增加，測量時間就會相對較長。

搭載了集成式BERT的一體化采樣示波器可以簡化測量系統配置和控制，從而支持同步BER測量和EYE模式分析，與結合單獨儀器相比可縮短約40%的測量時間。

此外，BERTS可擴展至4英寸，從而支持所有QSFP+模塊通道的同步錯誤測量，由于耗時的通道切換操作已被取消，所以這能夠進一步減少70%的測量時間。

40 Gbit)s(10 Gbit/s×4通道)QSFP+BER測量時間對比。

MP2100B 的功能

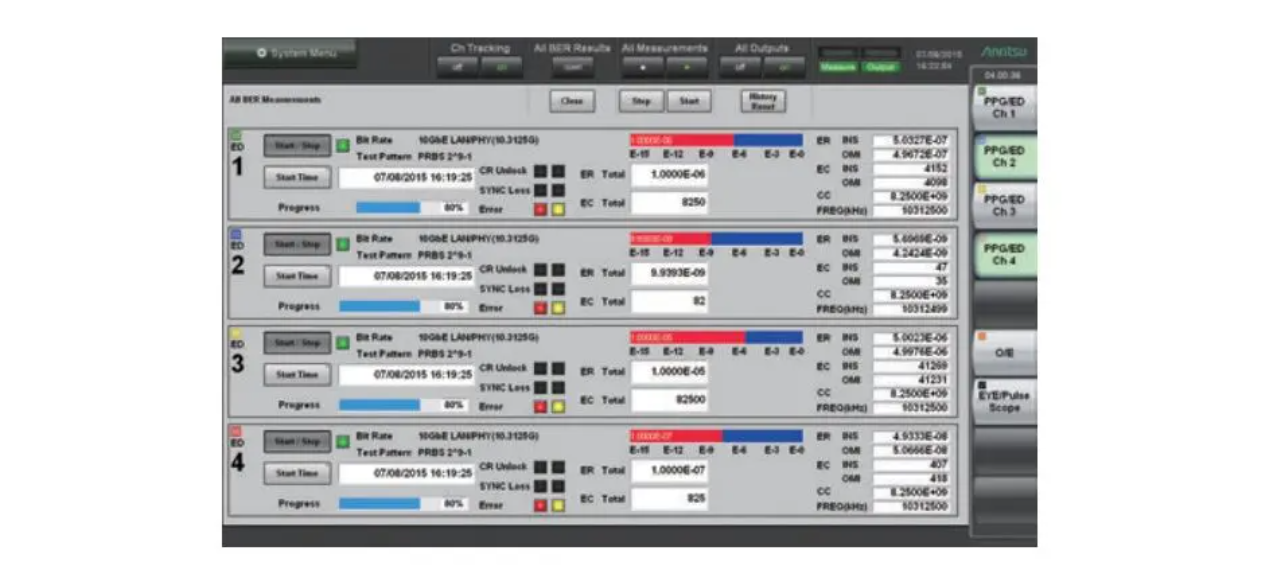

高速BER測試

MP2100 B使用BERT通道排名功能來支持高達4通道的批量設置和測量，還內置了可批量捕獲測量結果的標準功能，極大地縮短了40 GbE(10 Gbit/s×4)QSFP+ BER的測量時間。此外，它能夠在約10ms的時間里捕獲BER測量結果，這也減少了測量時間。

快速采樣模式/高速眼圖分析

MP2100B內置一項新的標準功能一快速采樣模式。除了提供與舊款產品相同的高速100k樣本/秒的采樣速度以外，新的快速采樣模式將采樣速度提高到150k樣本/秒，是傳統眼圖分析速度的1.5倍。

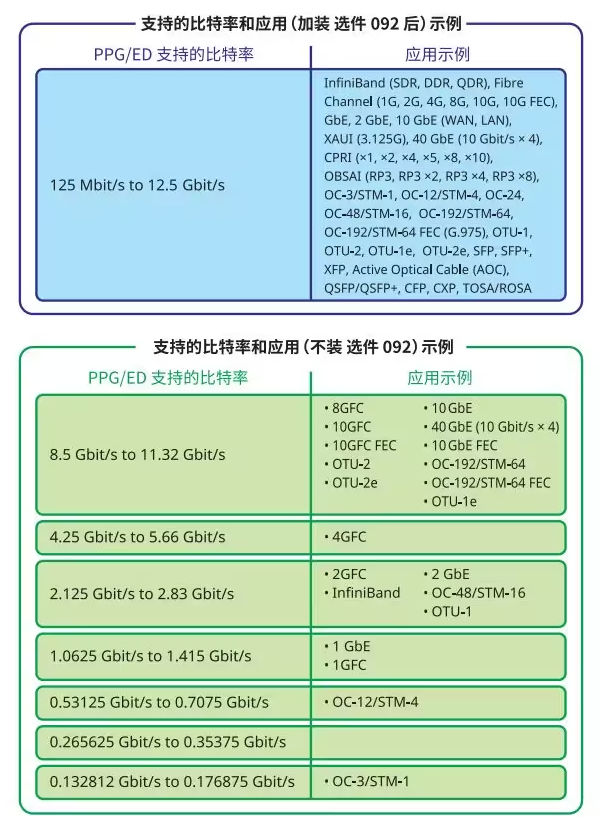

寬帶工作頻率

標準情況下，內置的PPG和ED在8.5Gbit/s到11.32 Gbit/s的范圍內以1/N比特率的速度運行。安裝選件092后，可在一個裝置內支持STM1、10GFC等許多應用使用的125 Mbit/s到12.5Gbit/s的所有比特率。

時鐘恢復功能

ED時鐘恢復功能(標準功能)通過輸入數據信號，無需外部時鐘即可實現BER分析。

眼圖/脈沖采樣時鐘恢復功能(選件053、054、055)

頻率范圍：8.5GHz到12.5GHz,0.1GHz到2.7GHz可使用該功能評估長途傳輸設備或無時鐘輸出的裝置的光學特性。

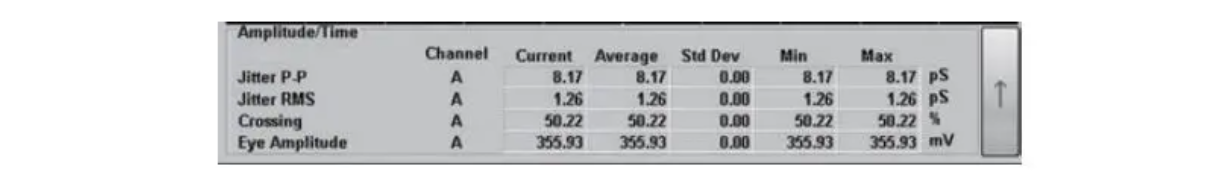

時間和振幅測試

支持的測量包括：0電平、1電平、SNR、眼圖閉合率、眼圖振幅、眼圖高度、眼圖寬度、抖動p-p、抖動RMS、消光比、上升時間、下降時間、占空比失真、平均功率、OMA等。

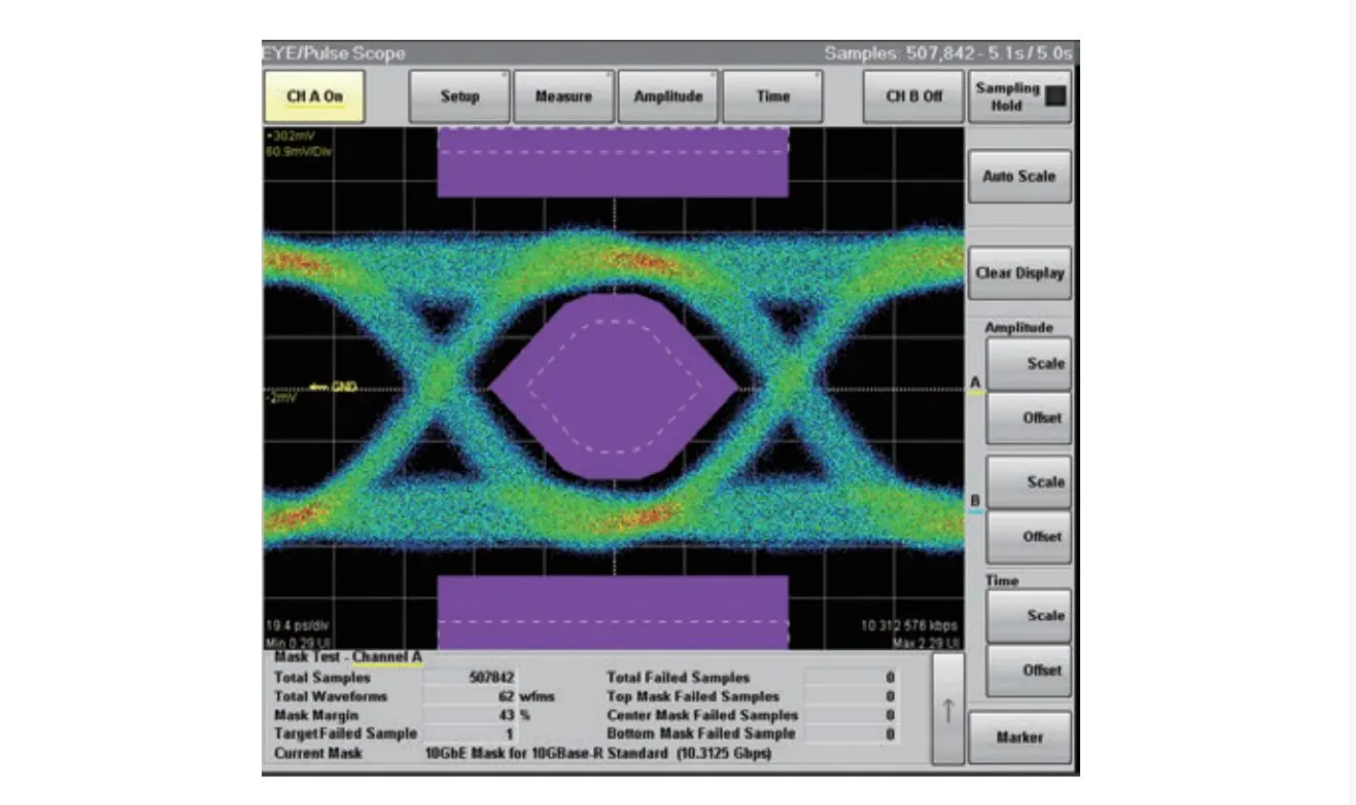

眼圖模板/模板余量測試

測試很簡單，因為模板余量測試是自動執行的。此外，模板余量測試僅需約1秒鐘，使得可在更短的時間里高速執行合規性測量，從而極大地提高了生產線的生產率。

• 1秒內自動測量

• 實時余量測量

• 模板可選計數與速率

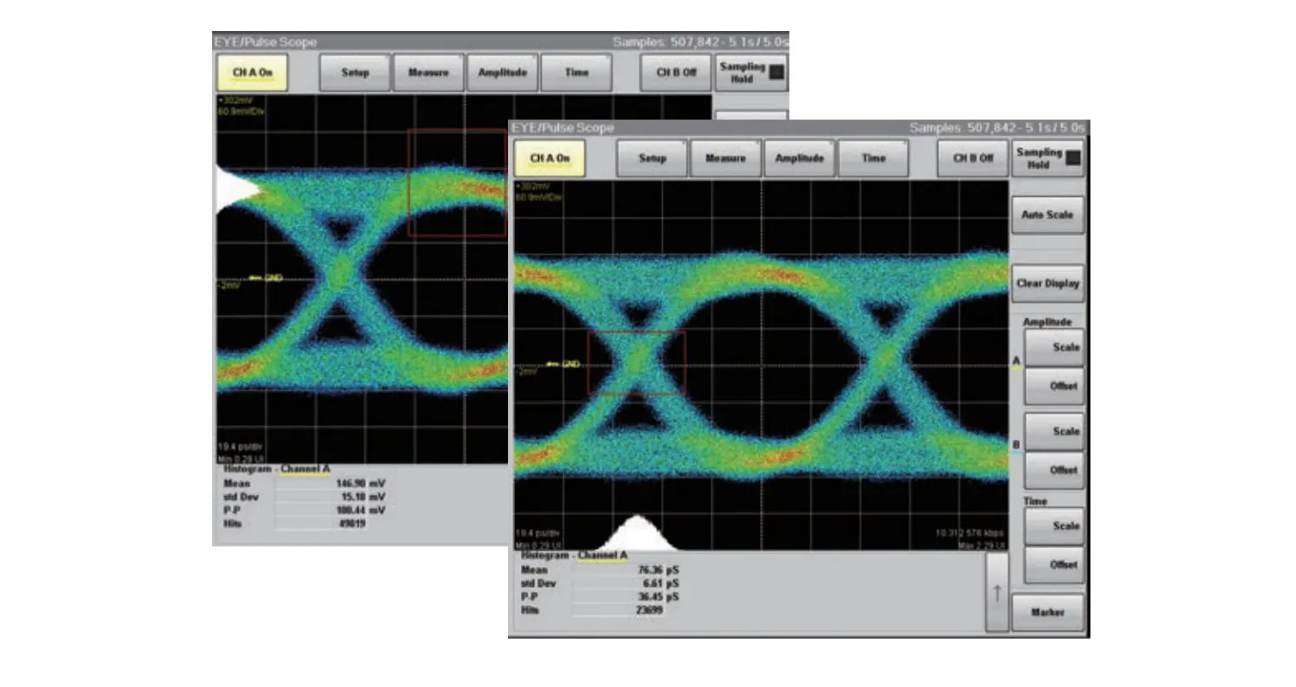

直方圖

利用組數據分布的平均值、標準誤差和散布情況進行波形數據成分分析，使排除故障更輕松。

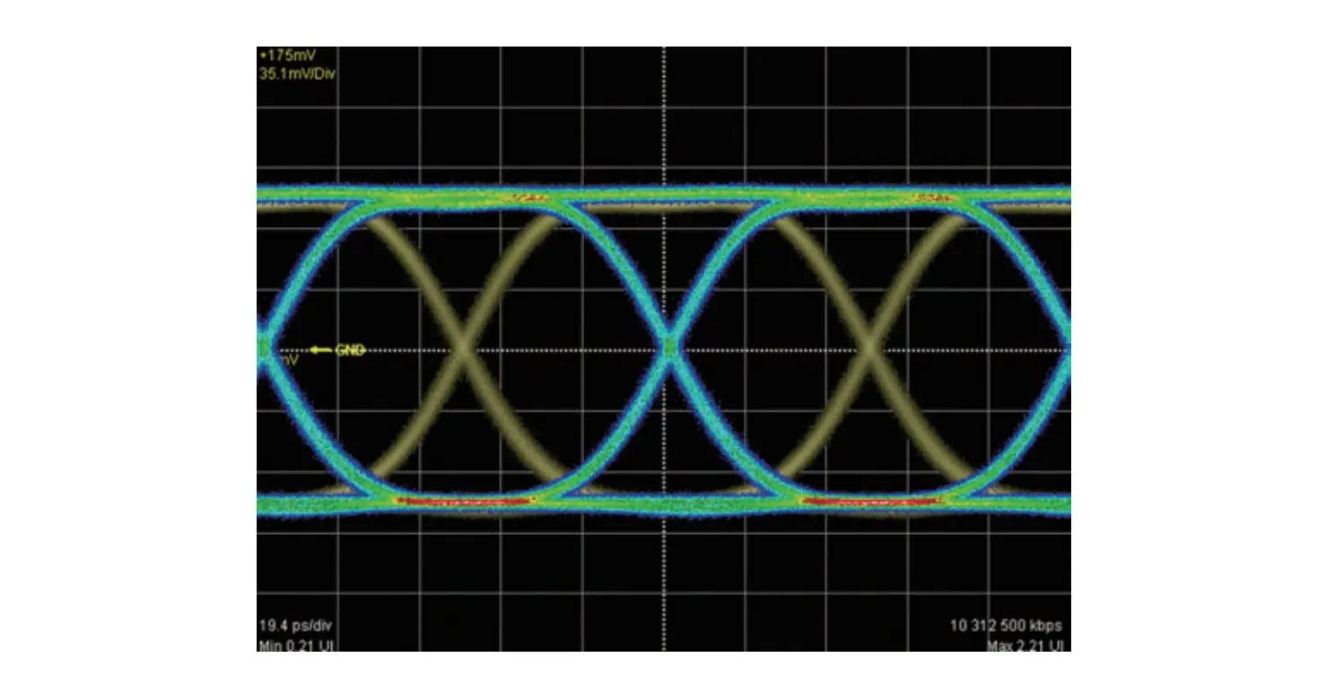

參考跟蹤功能

可將測得的波形數據保存下來供參考，從而能夠?qū)?dāng)前的數據與之前的數據進行對比。
