Keysight 86100D示波器平臺及其配套模塊86105C的功能和應用于高速數字信號和光纖通信系統的測試與分析。86100D示波器作為一款高性能示波器，具備廣泛的信號分析功能，包括時域測量、頻譜分析、眼圖分析等。86105C模塊則為光纖通信系統提供了光電轉換功能，以幫助用戶評估和分析光纖通信系統的性能。

在現代通信領域中，高速數字信號和光纖通信系統的性能評估和分析至關重要。Keysight 86100D和86105C模塊作為高性能儀器設備，為這些領域的研究人員和工程師提供了強大的測試和分析能力。

Keysight 86100D示波器平臺：要技術特點和優勢

• 高帶寬和高采樣率，支持對高速數字信號的準確分析。

• 多種信號分析功能，如時域測量、頻譜分析、眼圖分析等，幫助用戶深入了解信號的特性。

• 靈活的用戶界面和直觀的操作，提升用戶的工作效率。

支持的信號分析功能及其應用

• 時域測量：通過捕獲和分析信號的時間變化，幫助用戶了解信號的時域特性，如上升時間、峰值值等。

• 頻譜分析：可將信號轉換為頻域表示，幫助用戶分析信號的頻譜分布，識別干擾成分等。

• 眼圖分析：通過反復采樣和疊加信號，得到眼圖圖像，提供對信號質量的直觀評估。

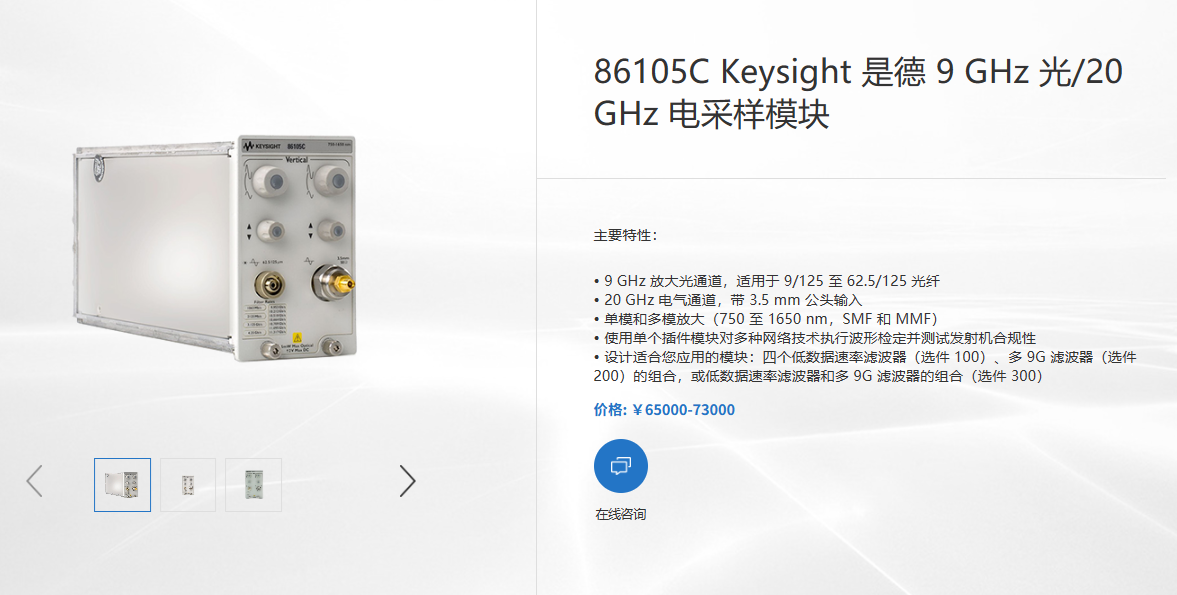

Keysight 86105C光電轉換模塊：模塊的基本原理和工作過程

• 86105C模塊是一種光電轉換器，將光信號轉換為電信號進行測試和分析。

• 通過光纖接口與光纖通信系統相連，收集光信號并轉換為電信號。

• 提供高帶寬和低噪音的特性，確保準確的信號轉換和分析。

支持的光學接口和光纖類型

• 86105C模塊支持多種光學接口，包括單模和多模光纖。

• 兼容不同類型的光纖通信系統，如光纖通信器件、光模塊和傳輸系統。

在光纖通信系統測試中的應用案例

• 評估光纖通信系統的傳輸性能，包括傳輸損耗、時鐘抖動、串?dāng)_等參數的測量與分析。

• 信號質量的評估和調試，通過眼圖分析和時域測量來檢測信號畸變和時鐘抖動。

• 分析光纖通信系統的故障，并進行快速排障和維修。

應用案例

高速數字信號的分析

• 使用Keysight 86100D示波器平臺，可以對高速數字信號進行準確的時域測量和頻譜分析，幫助用戶了解信號的時鐘抖動、上升時間等特性。

• 眼圖分析功能可以提供對信號質量的直觀評估，幫助用戶判斷信號的穩定性和數據傳輸質量。

• 在設計和驗證高速通信系統、芯片和模塊等方面具有廣泛的應用。

光纖通信器件和模塊的性能評估

• 利用Keysight 86105C光電轉換模塊，可以將光信號轉換為電信號進行測試和分析，幫助用戶評估光纖通信器件和模塊的性能。

• 通過測量和分析傳輸損耗、串?dāng)_、時鐘抖動等參數，可以評估光纖通信系統的傳輸能力和穩定性。

• 支持不同類型的光纖接口，滿足用戶對光纖通信系統的廣泛需求。

光纖通信系統故障分析和排障

• Keysight 86105C模塊可用于故障分析和排障，幫助用戶定位光纖通信系統中的問題。

• 通過眼圖分析、時域測量和頻譜分析，可以檢測信號畸變、時鐘抖動和干擾問題。

• 快速定位問題并排除故障，提高光纖通信系統的可靠性和性能。

Keysight 86100D示波器平臺和86105C模塊是在高速數字信號和光纖通信系統分析和測試中非常有價值的工具。86100D提供了豐富的信號分析功能，助力用戶深入了解信號的特性和質量。86105C模塊為光纖通信系統提供了光電轉換功能，促進光纖通信器件和模塊的性能評估和故障分析。兩者的組合使用可廣泛應用于高速數字通信和光纖通信領域，有助于提高系統的可靠性和性能。
