400G光模塊測試測量?jī)x器有哪些？

2023-06-27

瀏覽次數：3835次

高性能采樣示波器(光/電眼圖儀)及時鐘恢復

高速采樣示波器主要用于光發射機的光眼圖測試、光模塊以及AOC的電眼圖測試等，也可以用于未來電接收機以及光接收機容限測試中的信號校準。眼圖儀的測試需要和信號同步的工作時鐘，當被測件無法提供同步參考時鐘時，需要光/電時鐘恢復模塊從被測件恢復時鐘才能進行測試。

Keysight N1000A系列是在原86100D基礎之上再續經典的采樣示波器系列，它可向下兼容原有86100D平臺上的模塊，與高帶寬并內置CDR, PTB功能的N1060A模塊組合使用是研發階段的調試?yán)?。N1092系列光/電采樣示波器和N1077A/N1078A光/電時鐘恢復模塊是市面上集成度最高、功能最靈活的高速光/電眼圖測試儀器。

其主要指標及特性如下：

單模/多模光口測試：工作波長范圍830 至 1600 nm
光通道速率：支持25G/28Gbps NRZ、53G/56Gbps PAM4、106G/112Gbps PAM4光信號測試
靈敏度：-11dbm @850nm;-12.5dbm@1310nm
差分電口測試：集成差分50GHz帶寬電口，支持32Gbps NRZ和64Gbps PAM4的電眼圖測試
固有抖動：≤200fs rms
時鐘恢復：支持32Gbps NRZ和64Gbps PAM4的光/電時鐘恢復
多通道擴展：通過電腦USB口控制，可連接多個模塊;測試軟件支持最多8個測量模塊、共32個光或電通道的并行眼圖測試。
軟件功能強大：支持100GE 802.3 發射機各種參數的測試，包括抖動TJ, DJ, RJ, PJ, DDJ, ISI, BUJ, J1~J9, UJ, F/2, TI, DI, RI, OMA, Q值及 RIN, RIN&OMA 等測試，還包括802.3bm標準中對多模信號的TDEC測試，以及400G PAM4 信號波形參數的測試以及TDECQ測試等。
Keysight 誤碼儀以及其他光學儀表配合，可以測試100G或400G光接收機的壓力容限，是業界唯一可以提供所有壓力容限測試方案的廠家，保證了未來測試系統的平滑升級。

高速PAM4誤碼儀

高速誤碼儀主要用于光發射機(光眼圖)測試中產生高質量的電信號激勵以及誤碼率測試，也可以用于電接收機以及光接收機容限測試中產生帶抖動和壓力的電信號驗證接收容限。如果僅僅進行光眼圖或電眼圖測試，可以用經過驗證的高質量的流量測試儀產生電信號激勵。

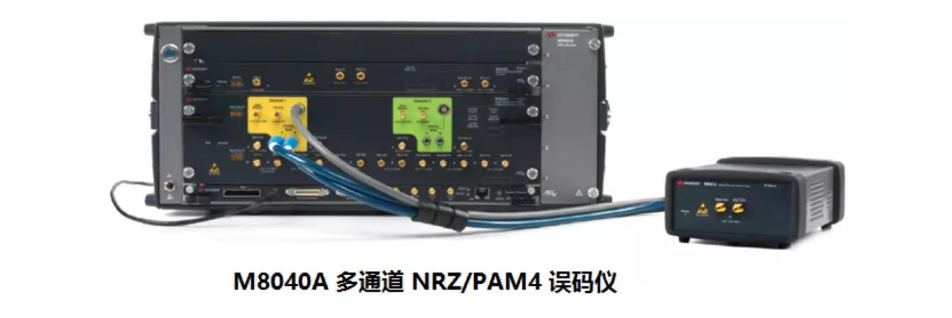

Keysight M8040A誤碼儀是市面上性能最高、最靈活、連接最簡單的NRZ及PAM4誤碼儀

其主要特性和指標如下：

高速電信號產生：?jiǎn)螜C(jī)箱內可以產生1～2路32Gbps的NRZ信號產生，可以升級64Gbps的PAM4信號或128Gbps的PAM4信號功能用于400G模塊測試。

高速電信號誤碼檢測：?jiǎn)螜C(jī)箱內可以支持1～2路32Gbps的NRZ信號誤碼率檢測，可以升級64Gbps的PAM4信號或128Gbps的PAM4誤碼率檢測功能用于400G模塊測試。

光壓力眼測試：可以升級100G、400G光模塊的光壓力眼測試及自動校準功能。
預加重：可選內置4階NRZ/PAM4信號預加重。
抖動注入：可選內置NRZ/PAM4信號的PJ、RJ、BUJ等抖動注入
線性度調整：對PAM4信號3個眼高可獨立調整。
接收機均衡：內置可調CTLE均衡器，用于優化誤碼接收。
自動抖動容限測試：可根據事先設定參數自動調整注入到信號上的抖動頻率和大小，并根據誤碼率變化自動掃描出抖動容限曲線。
PRBS碼類型：2n-1, n=7, 10, 11, 13, 15, 23, 31等。
自定義碼型長度(每通道)：2Gbit(NRZ)或1G 符號(PAM4) 。

數據流量測試儀

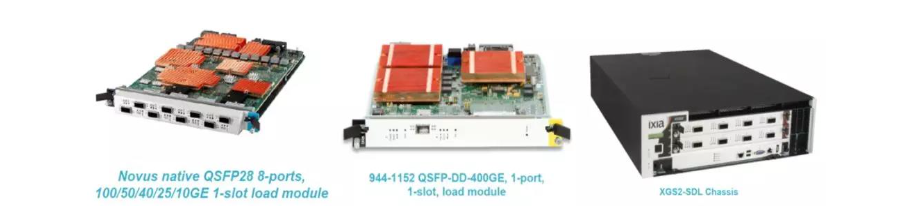

Keysight是德科技的數據測試儀表通過測試儀機框插入測試業務板卡的方式完成組裝，并根據插入的不同測試業務板卡提供不同的測試能力。Novus測試業務板卡提供QSFP28接口，K400測試業務卡提供QSFP_DD測試接口。

QSFP28測試業務板卡支持根據IEEE協議，提供扇出(即FAN-OUT) 能力，每個QSFP28接口支持扇出成4個25GE速率SFP28接口，相關協議標準為IEEE 802.3 100GBASE-R、IEEE P802.3bj、IEEE P802.3bm、IEEE P802.3by。

K400測試業務板卡支持400G、200G、100G PAM4速率轉換。基于QSFP_DD支持前向糾錯(FEC)端口統計，具體的包括: Total Bit Errors, Max Symbol Errors, Corrected Codewords, Total Codewords, Uncorrectable Codewords, Frame Loss Ratio, Pre-FEC Bit Error Rate, and Codeword error distribution analysis;協議以為KP4 RS-544。
