M8195A是一款高性能的任意波形發生器，由Keysight Technologies公司生產。它可以生成高達65 GSa/s的連續波形，同時還具有峰值輸出電壓可達到8 Vp-p的能力。這個設備適用于多種應用，如高速數字和通信系統測試、雷達信號仿真、光通信等等。它還提供了多種編程接口，支持LabVIEW、MATLAB和Python等各種編程語言，以更便捷的方式進行控制和使用。

是德M8195A任意波型發生器用途

高速數字系統測試：例如PCI Express、USB和Thunderbolt等接口協議的測試，DDR和LPDDR等內存接口的測試等。

通信系統測試：例如生成各種常用的通信信號，如QPSK、16QAM和64QAM等，用于測試LTE、WCDMA和Wi-Fi等通信系統中的解調器和收發器等部件。

光通信測試：例如生成各種光通信信號，如NRZ、OOK和QPSK調制光信號等，用于測試光纖通信系統中的光收發器、光開關、光放大器等組件。

雷達信號仿真：例如生成各種脈沖信號、調頻信號和調相信號等，用于測試雷達系統中的發射機和接收機等組件。

keysight M8195A 任意波型發生器應用方案

生成高速數字信號：對于需要測試高速數字信號接口的芯片和設備，M8195A可以生成高達65 GSa/s的時鐘和數據信號，從而方便進行信號完整性和時序分析等測試。

測試光收發器：M8195A可以通過生成多種光通信信號來測試光收發器的靈敏度、線性度和帶寬等性能參數，從而確保光通信系統的可靠性。

生成多載波信號：M8195A可以同時生成多個載波信號，以進行多天線系統和多載波通信系統的測試和驗證。

仿真雷達信號：進行雷達信號仿真是測試和驗證雷達系統的主要手段之一，在這樣的應用中，M8195A可以生成多種模擬信號，如脈沖信號、調頻信號和調相信號，從而進行雷達信號產生器的測試和定標。

keysight M8195A功能特點

• 采樣率高達 65 GSa/s

• 高通道密度：每個模塊提供 1、2 或 4 個通道，使用 M8197A 多通道同步模塊，可以同步 4 個模塊上多達 16 個通道

• 內置頻率和相位響應校準

• 嵌入式 DSP 支持實時生成波形和減損（與 81195A 光調制發生器軟件結合使用）

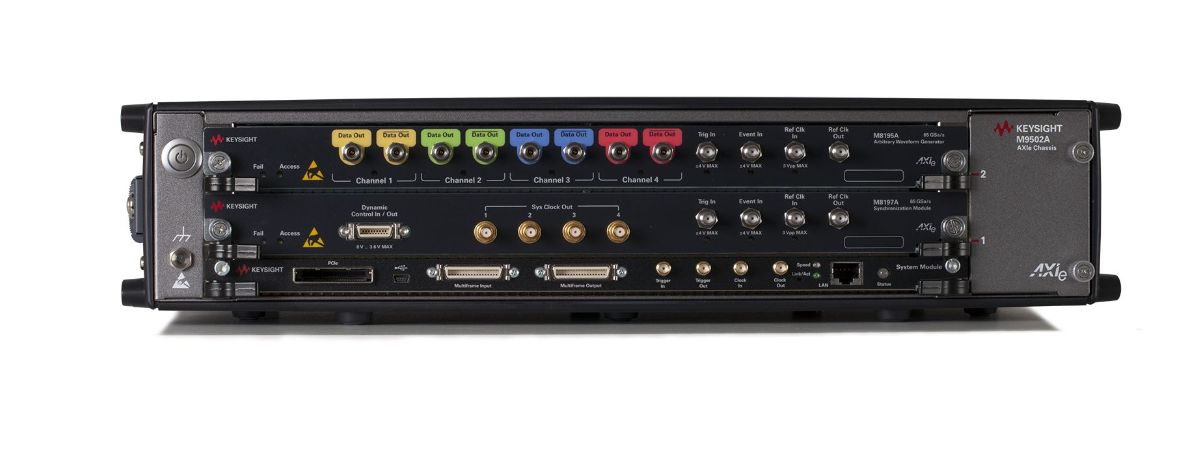

Keysight M8195A 任意波形發生器（AWG）在一個單插槽 AXIe 模塊上同時提供多達 4 個輸出通道，采樣率高達 65 GSa/s，帶寬高達 25 GHz，垂直分辨率為 8 位。

隨著器件和接口速度越來越快，結構越來越復雜，M8195A AWG 的豐富功能可以為您生成所需的信號，滿足數字應用、先進研究、寬帶雷達、衛星通信和光纖通信等應用的需求。

先進的 3 級序列發生功能可實現更長時間的信號場景。 當 M8197A 模塊需要同步多個 M8195A 模塊時，還可使用外部動態控制選件。

M8195A 任意波形發生器提供觸發輸入，與 M8197A 多通道同步模塊結合使用時，可實現 ±20 ps 的時延準確度。

當與 N5990A 軟件選件 151 和 153 結合使用時，M8195A 可以提供 HDMI 和 MHL 接收機測試解決方案。

M8195A 任意波形發生器還可以由配有 M8085A 軟件插件的 M8070A 比特誤碼率測試系統軟件控制，生成符合 MIPI C-PHY? 和 D-PHY? 標準的測試信號。

M8195A 任意波形發生器結合 81195A 光調制發生器軟件，提供了一種創新的實時信號生成方法，可以將您的測試速度提高 100 倍。

它能夠?qū)崟r生成信號和減損。 使用 FIR 濾波器和其他 DSP 功能，可以進行脈沖成形和改變光壓力測試條件，例如偏振模色散（PMD）或相位噪聲。使用實時模式、序列生成功能和深存儲器，可以突破以往限制，探索新的測試領域。 探索新機遇。
