光模塊在送貨前一般歷經了嚴苛的硬件測試和電子光學檢測，電子光學檢測關鍵檢驗光模塊的兼容模式，硬件測試主要是主要參數檢測，在其中包括發送激光功率、接收機靈敏度、操作溫度、參考點電流量這些。

一、光模塊發送激光功率的必要性

發送激光功率（OutputPower）指光模塊推送端燈源的均值輸出激光功率，也叫輸出激光功率。企業：W或mW或dBm，單位轉換公式計算：P(dBm)=10Log(P/1mW)。

光模塊發送激光功率是危害光模塊傳送間距的主要主要參數，當發送激光功率過小，控制模塊協調器的接收光功率這時會低于控制模塊的接收機靈敏度，控制模塊不能正常的接受數據信號光；當發送激光功率過大時，盡管在協調器可利用提升光衰減器來做到控制模塊協調器的接收光功率范疇，但所要求的參考點電流量也會稍大，會干擾數據信號的傳遞品質及控制模塊的使用期限。

不一樣光波長、傳輸速度和傳遞間距的光模塊發送激光功率存有不一樣，您能夠利用下列四種方法查詢光模塊的發送激光功率，分辨是不是處在一切正常情況。

二、檢驗光模塊發送激光功率的方式

1、網絡交換機載入DDM信息內容

數據確診作用(DDM)如同“醫師”，能夠確診光模塊的“病況”，它能夠確診光模塊的運行狀態，還能夠?qū)崟r監控系統光模塊內部主要參數是不是一切正常。根據對檢驗到的發送和接收光功率、工作電壓、參考點電流量的告警信息開展綜合分析，能夠預測分析常見故障，精準定位問題的部位，減少常見故障恢復時間，減少損失。

網絡交換機查詢DDM信息內容的指令各不相同，可依據您實際運用的型號開展實際操作。

2、眼圖儀檢測

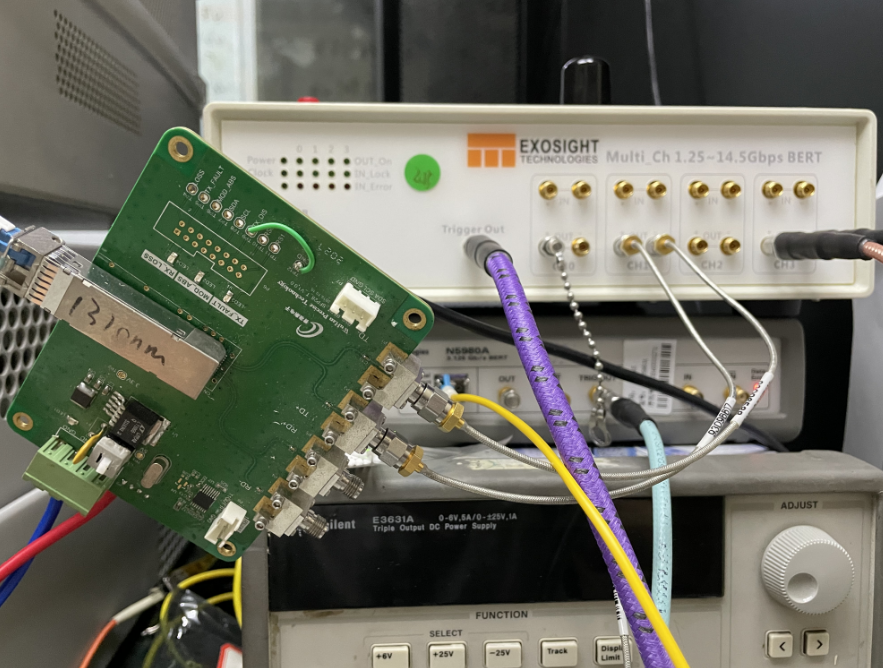

光模塊發送激光功率可以用發送端光眼圖信息內容來表明，下面的圖是25G光模塊的眼圖檢測全過程。

（1）根據檢測板將誤碼儀給予的電子信號轉成光信號燈不亮傳遞到25G光模塊，根據光纖尾纖連接光數字示波器中；

（2）誤碼儀的Trigger端將同步時鐘數據信號連接數字示波器，完成數據信號同歩，在光數字示波器上產生眼圖；

（3）光數字示波器需挑選與25G光模塊相對性應的過濾器速度和核心光波長，挑選適宜的眼圖模版對生成的眼圖開展配對，轉化成的眼圖信息內容將（發送激光功率、消光比、眼圖升高上升幅度和眼圖交接點等）發送到電腦上。

為使檢測的25G光模塊發送激光功率在一切正常的發送激光功率范疇內，可調節參考點電流量促使激光功率在適宜的范疇內。

3、光譜分析儀檢測

（1）依據光模塊種類挑選FC-LC/SC連接頭種類；

（2）將FC-LC單工漏線的FC連接頭端接入到頻譜儀的“OpticalInput”插口；

（3）將FC-LC單工漏線的LC連接頭端接入到光模塊的TX插口；

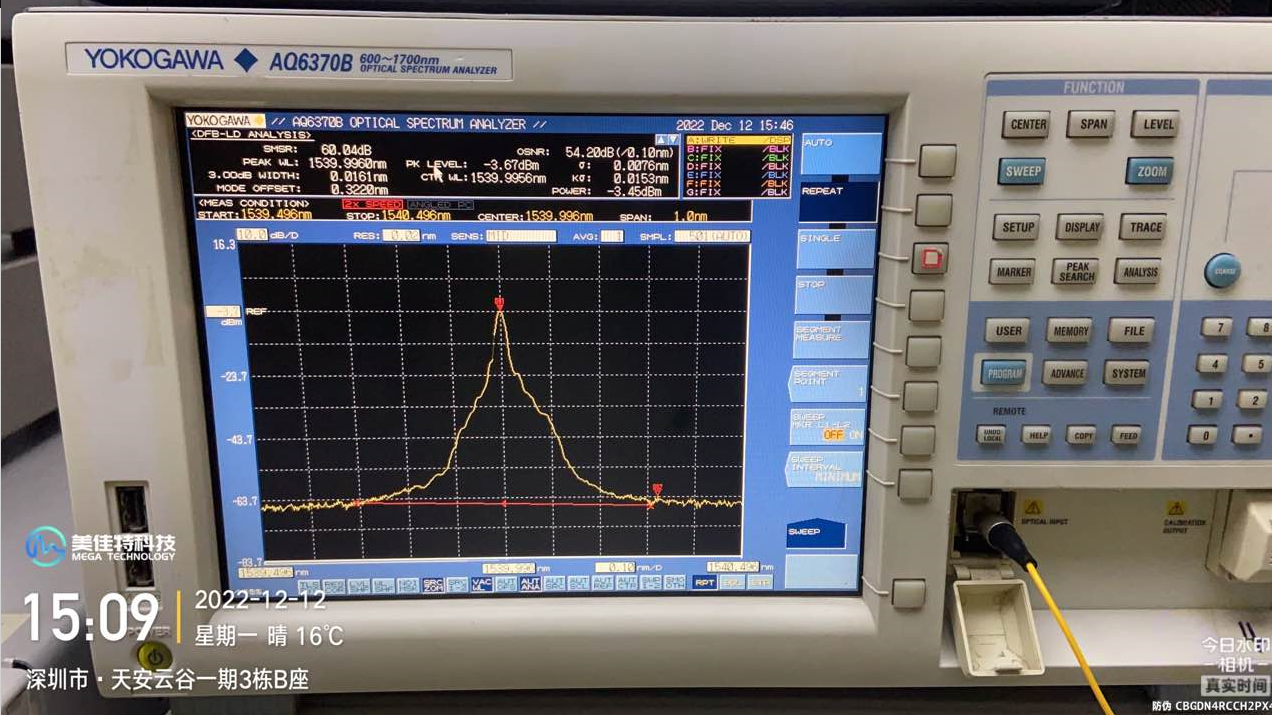

（4）按住頻譜儀上的“Auto”鍵；全自動載入關鍵主要參數(包括發送激光功率)，等候頻譜儀的圖片表明地區表明徹底后，再開展控制模塊核心光波長值及邊模抑止比（SMSR）載入。下面的圖為40GER4光模塊的光譜分析儀測試圖，圖上光模塊的發送激光功率為2.8dBm；

（5）信息內容載入進行后，拔出來漏線，將控制模塊瓶蓋子置放與控制模塊端口號平行面處，應用控制模塊瓶蓋子輕輕地拔出來控制模塊。

4、激光功率檢測

（1）確定光模塊配搭運用的光纖線種類、接口方式、核心光波長；

（2）確定光功率計接口方式；

（3）依據光模塊、光功率計接口方式及其光模塊配搭應用光纖線種類挑選相匹配漏線；

（4）把網絡交換機機器設備供電系統，并保證網絡交換機插口一切正常且處在adminup情況；

（5）將光功率計啟動，并將檢驗光波長調節到與光模塊核心光波長一致；

（6）將待測光控制模塊插進網絡交換機插口，用漏線聯接光模塊發送端口號與光功率計電源適配器插口；

（7）載入光功率計顯示器上數據信息，即是激光功率檢測結果；可根據dbm功能鍵轉換表明企業。

若您檢驗出的發送激光功率存有異常的狀況，可清查實際緣故，下邊講解的幾類造成發送激光功率異常的緣故及解決方法能夠您參照。

三、造成光模塊發送激光功率異常的緣故

1、光模塊本身常見故障，發亮輸出功率不過關，可試著拆換光模塊；

2、光模塊光芯內孔污跡或是檢測光纖線內孔污跡造成 ，可試著清理一下光模塊內孔和光纖線內孔；

3、節點處存有缺點，例如法蘭盤頭、熔纖處或機器設備插口存在的問題，可試著逐步清查。

結果

光模塊的硬件配置主要參數檢測是十分關鍵的，不但能夠檢驗光模塊的發送激光功率，還能檢驗別的關鍵主要參數是不是一切正常，靠譜的經銷商能夠給予光模塊的有關檢驗報告，您在選購光模塊時假如對其品質存有疑惑，能夠需要查詢有關檢測結果。
