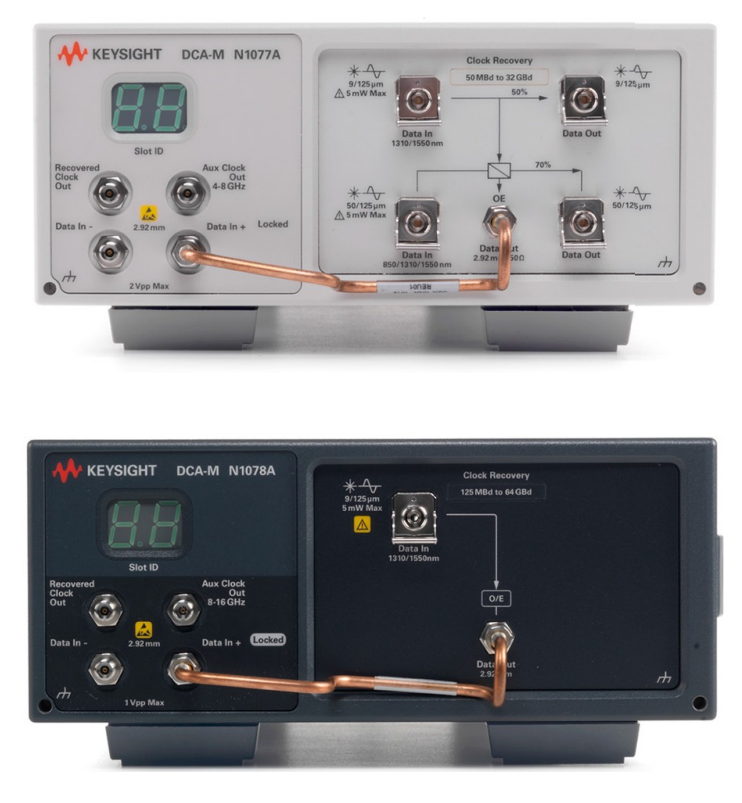

N1077A 光/電時鐘恢復模塊為從 50 MBd 到 16 或 32 GBd 的 PAM4 和 NRZ 單模和多模光信號及電信號提供符合標準的時鐘恢復功能。

• 型 號：N1077A

• 名 稱：光/電時鐘恢復

• 品 牌：是徳(KEYSIGHT)

• 分 類：通用電子測試 > 光/電時鐘恢復

• 產品屬性：主機

功能

• 在光電設計中提供 50 Mbaud 至 32 Gbaud 數據速率范圍（連續）

• 為 NRZ 和 PAM-4 數據信號提供符合標準的時鐘恢復（CR）功能

• 通過集成分路器和分立光耦合器（選件 SMS）提供出色的易用性

• 抖動頻譜分析（選件 JSA）功能能夠深入分析抖動的根本原因。 使用 N1010300A FlexPLL 應用軟件和 N1081PLCA PCI Express PLL 測試應用軟件，可執行符合標準的 PLL 帶寬和峰值測量

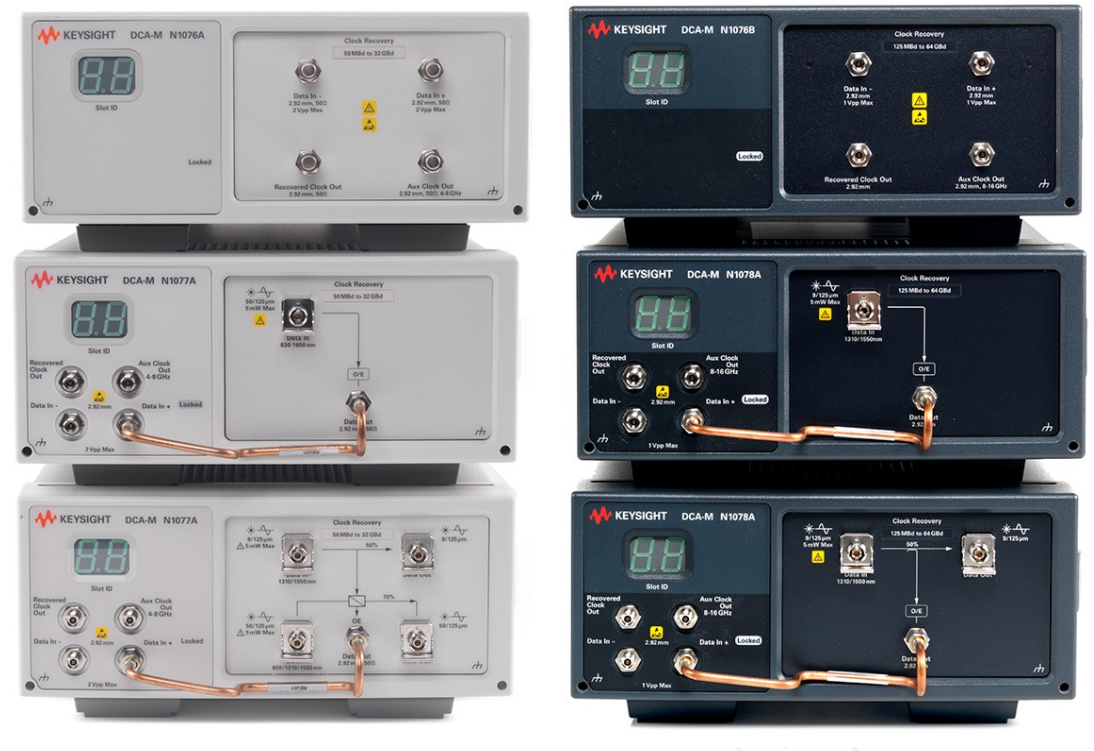

用于光和電的波形分析，N1076B電時鐘恢復到64GBd，N1077A光/電時鐘恢復到64GBd。N1077A光/電時鐘恢復可達32GBd，N1078A光/電時鐘恢復可達64GBd。32 GBd，以及N1078A光學/電學時鐘恢復高達64 GBd，提供了時鐘恢復解決方案。

Keysight 的時鐘恢復解決方案提供了一個廣泛的數據速率范圍，是許多計算機、數據通信和通信領域發射器和接收器測試設置的理想選擇。發射器和接收器測試設置的理想選擇，用于計算機、數據通信和通信標準。Keysight Technologies提供了電氣時鐘恢復解決方案，為電學非歸零（NRZ）和脈沖振幅調制4級(PMP)提供時鐘恢復功能。幅度調制4級（PAM4）信號的時鐘恢復功能。

Keysight Technologies, Inc.的光/電時鐘恢復器將電時鐘恢復與放大的光-電（O/E）轉換器整合在一起。

時鐘恢復與一個放大的光-電(O/E)轉換器相結合，使其能夠適用于電和光應用。它可以同時適用于電和光的應用?？蛇x的集成光分路器可選的集成光分路器，它簡化了設置，提高了使用的便利性。所有型號都包括可調的環路帶寬和可選擇的峰值，并提供高靈敏度和低內在抖動性能，確保最佳的測量精度。準確度?？蛇x的抖動頻譜分析（JSA）功能可以深入了解抖動頻譜分析（JSA）功能提供了對低頻抖動的幅度和分布的深入了解，這對解決過度抖動的根本原因很有幫助，排除過度抖動的根本原因。從閉眼中恢復時鐘： N1076B的電時鐘恢復包括兩個電輸入上的集成可變均衡器，以便能夠打開閉合的眼睛。
